Характеристики и свойства
| Назначение | Штоковое уплотнение |
|---|---|
| Конструкция | Однокомпонентная |
| Действие | Двустороннее |
UTEC / аналог профиля
Штоковое уплотнение R35
Описание профиля R35
R35 — штоковое уплотнение для подбора аналога по системе UTEC. Для замены сверяют диаметр штока, размеры канавки, ориентацию кромки и состояние поверхности.
Штоковое уплотнение на основе статического профиля, двустороннего действия. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания.
Материал для R35 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов R35
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| R35 14×22×5 | PU1 | посадку в штоковой канавке |
| R35 45×55×7 | PU2 | направление рабочей кромки и давление |
| R35 78×90×8 | NBR1 | зазор и состояние поверхности штока |
| R35 124×139×12 | FKM1 | размер по образцу или чертежу |
RS35AУплотнист Экспресс
RS35Уплотнист Экспресс
R35-AUTEC

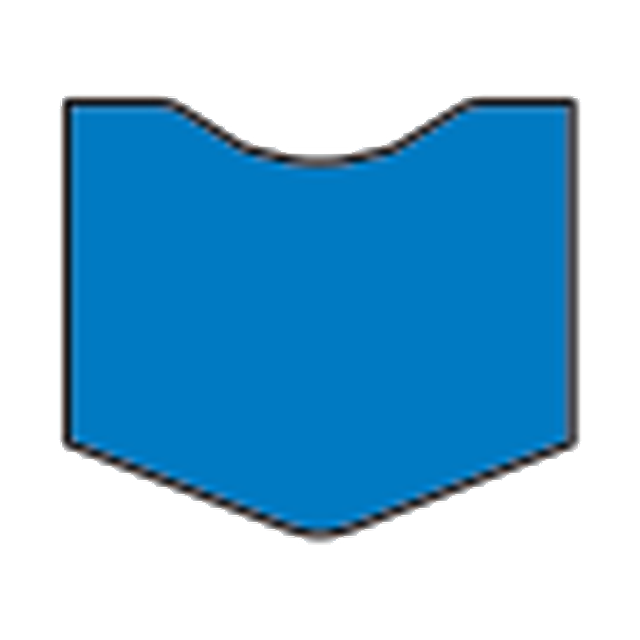

PU82DMH
DS131DMH
S35-PSKF

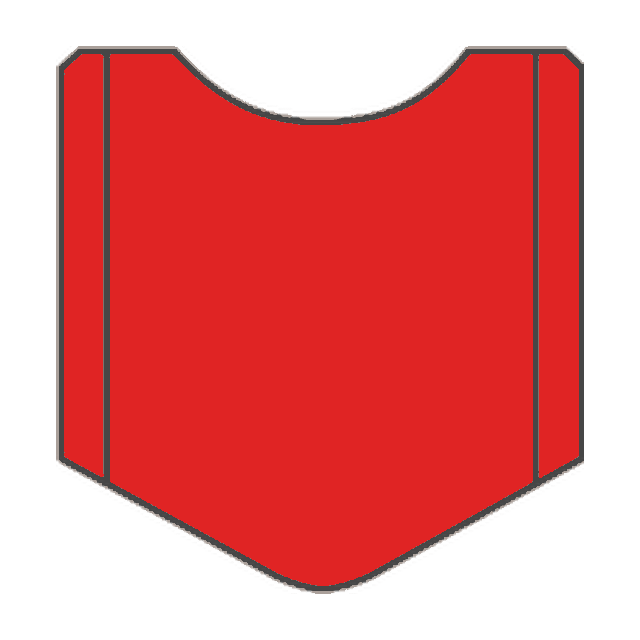

QR35-PРоссийское оборудование
