| Назначение | Штоковое уплотнение |
|---|---|
| Конструкция | Двухкомпонентная |
| Действие | Двустороннее |
Штоковое уплотнение R09-D
Описание профиля R09-D
R09-D — штоковое уплотнение для подбора аналога по системе UTEC. Сопоставление ведут по диаметру штока, форме сечения, монтажной высоте и качеству штока.
Компактное штоковое уплотнение с устойчивостью к эффекту прилипания (stick-slip), двустороннего действия. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Для узлов со склонностью к рывкам учитывают трение покоя и устойчивость движения без stick-slip.
Материал для R09-D выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов R09-D
Для PTFE-профилей с эластомерным активатором размерная логика отличается от воротниковых PU-манжет: чаще встречаются компактные высоты 2,2 / 3,2 / 5,0 / 6,3 мм. Рабочее давление для такой группы оценивают до 600 бар при корректном экструзионном зазоре.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| R09-D 18×24,3×3,2 | PTFE4 + NBR | посадку в штоковой канавке |
| R09-D 40×50,7×4,2 | PTFE4 + NBR | направление рабочей кромки и давление |
| R09-D 75×85,7×4,2 | PTFE4 + NBR | зазор и состояние поверхности штока |
| R09-D 140×155,1×6,3 | PTFE4 + NBR | размер по образцу или чертежу |
RS09AУплотнист Экспресс

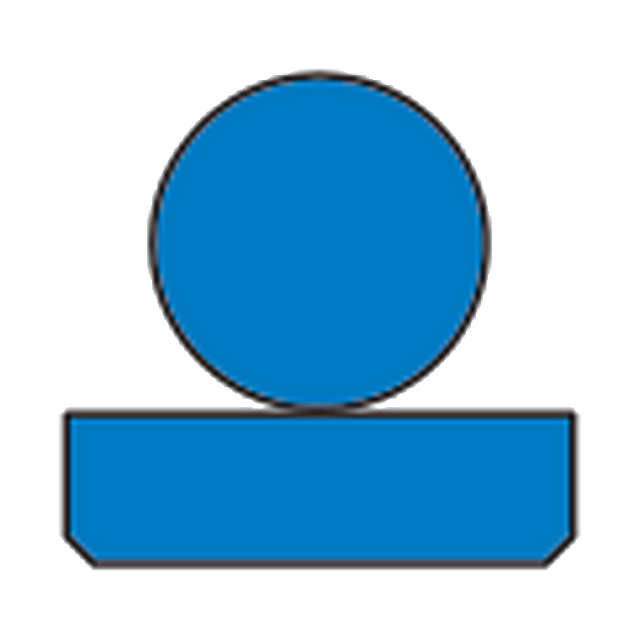

DS124DMH

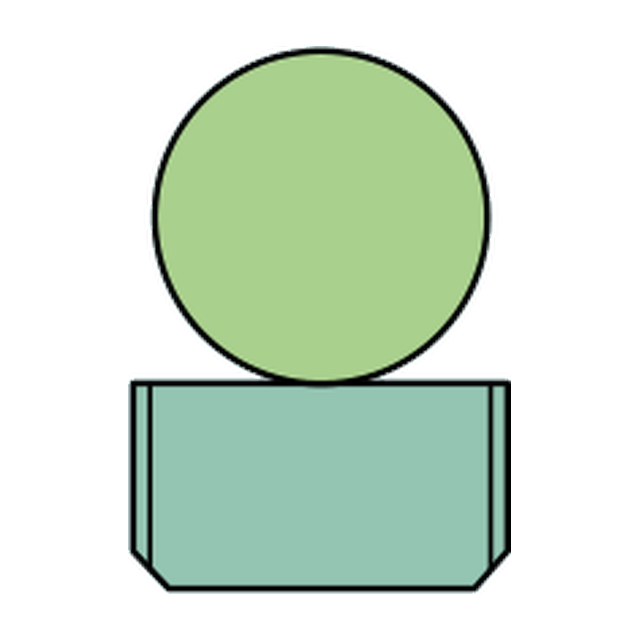

S09-DSKF
