| Назначение | Штоковое уплотнение |
|---|---|
| Конструкция | Однокомпонентная |
| Действие | Одностороннее |
Штоковое уплотнение R06-B
Описание профиля R06-B
R06-B — штоковое уплотнение; сопоставление с системой UTEC выполняют по геометрии сечения и размерам канавки. Для замены сверяют диаметр штока, размеры канавки, ориентацию кромки и состояние поверхности.
Штоковое уплотнение для водной гидравлики и узкоспециализированных применений, одностороннего действия. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.
Материал для R06-B выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов R06-B
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| R06-B 14×22×5 | PU1 | посадку в штоковой канавке |
| R06-B 41×51×7 | PU2 | направление рабочей кромки и давление |
| R06-B 78×90×8 | NBR1 | зазор и состояние поверхности штока |
| R06-B 154×169×12 | FKM1 | размер по образцу или чертежу |
RS01BУплотнист Экспресс
R01-BUTEC

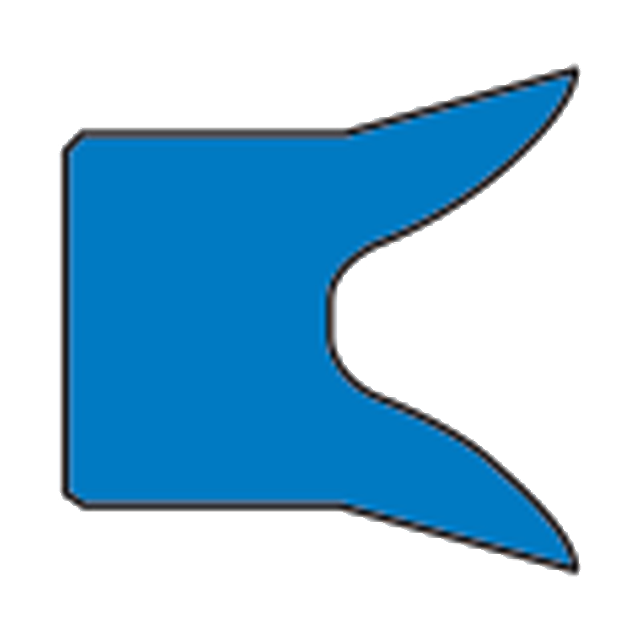

DS139DMH
