Штоковое уплотнение R05

Описание профиля R05

R05 — штоковое уплотнение; сопоставление с системой UTEC выполняют по геометрии сечения и размерам канавки. Для замены сверяют диаметр штока, размеры канавки, ориентацию кромки и состояние поверхности.

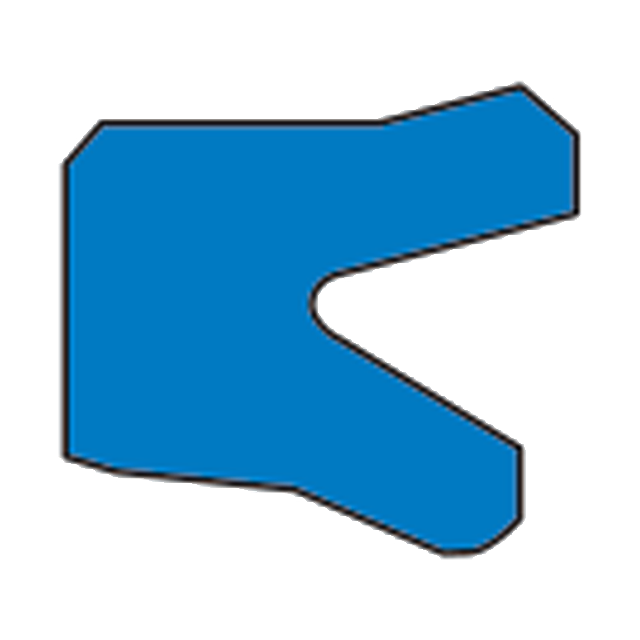

Асимметричное штоковое уплотнение воротникового типа с утолщённой рабочей кромкой, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину. Утолщённая рабочая кромка повышает жёсткость контакта, поэтому важны состояние поверхности и монтажный зазор.

Материал для R05 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
