Штоковое уплотнение R01-TD

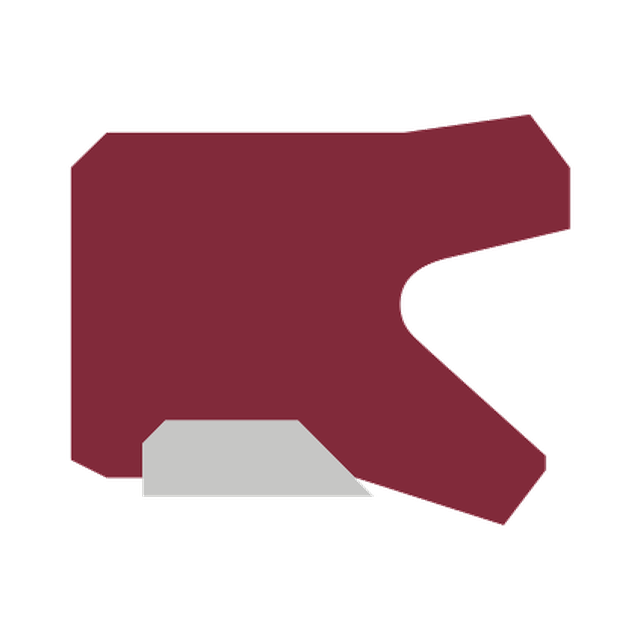

Описание профиля R01-TD

R01-TD — штоковое уплотнение; сопоставление с системой UTEC выполняют по геометрии сечения и размерам канавки. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.

Асимметричное штоковое уплотнение воротникового типа с интегрированным PTFE-элементом, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для R01-TD выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PTFE1, PTFE4 и PTFE6; справка по материалам: материалы UTEC для аналоговых профилей.
