| Назначение | Поршневое уплотнение |
|---|---|
| Конструкция | Двухкомпонентная |
| Действие | Двустороннее |
Поршневое уплотнение P08-D
Описание профиля P08-D
P08-D — поршневое уплотнение для подбора аналога по системе UTEC. Аналог проверяют по форме сечения, размерам поршневой канавки, монтажной высоте и допустимому зазору. Двусторонняя схема требует точной посадки с обеих сторон давления.
Компактное поршневое уплотнение с устойчивостью к эффекту прилипания (stick-slip), двустороннего действия. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Для узлов со склонностью к рывкам учитывают трение покоя и устойчивость движения без stick-slip.
Материал для P08-D выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов P08-D
Для PTFE-профилей с эластомерным активатором размерная логика отличается от воротниковых PU-манжет: чаще встречаются компактные высоты 2,2 / 3,2 / 5,0 / 6,3 мм. Рабочее давление для такой группы оценивают до 600 бар при корректном экструзионном зазоре.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| P08-D 20×12,5×3,2 | PTFE4 + FKM | посадку в поршневой канавке |
| P08-D 51×40×4,9 | PTFE4 + NBR | состояние рабочей поверхности цилиндра |
| P08-D 105×94×4,2 | PTFE4 + NBR1 | давление, зазор и материал активатора |
| P08-D 230×213,6×8,7/9,5 | PTFE4 + NBR1 | двустороннюю работу и монтаж |
PS08Уплотнист Экспресс
PS08EУплотнист Экспресс

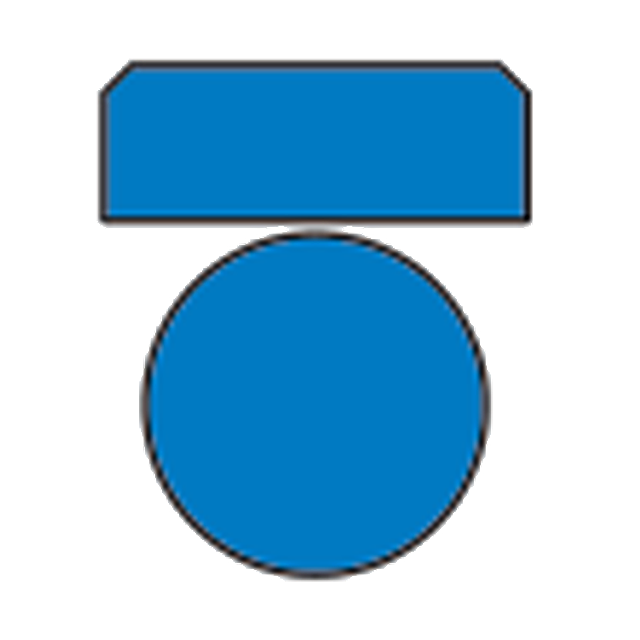

DK108DMH

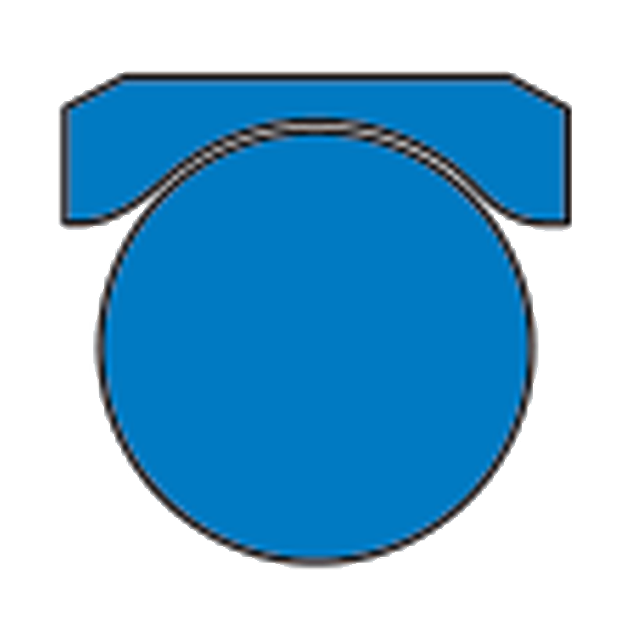

DK142DMH

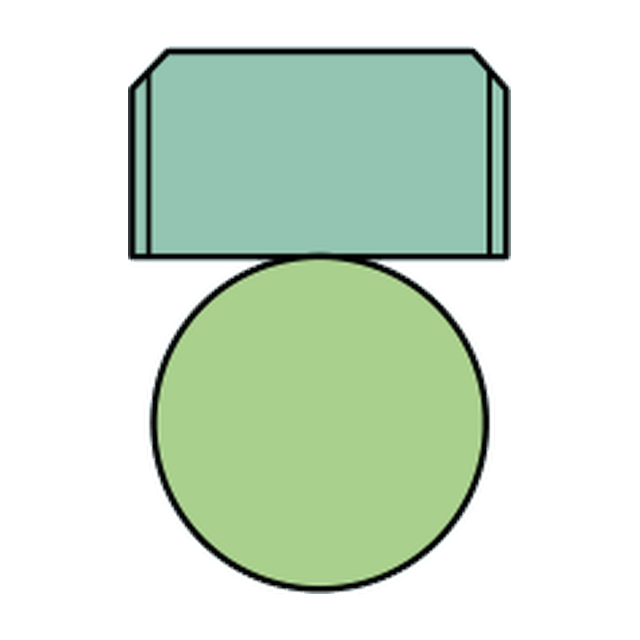

K08-DSKF

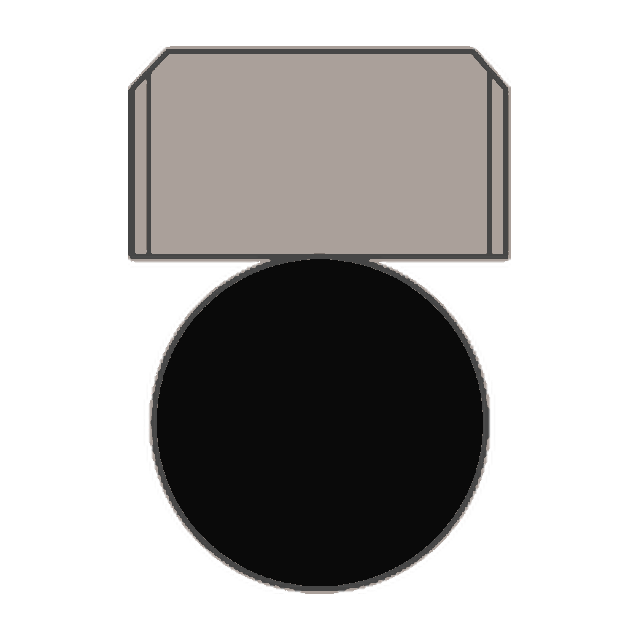

QP08-DРоссийское оборудование
