Поршневое уплотнение P02A

Описание профиля P02A

P02A — поршневое уплотнение для подбора аналога по системе UTEC. Аналог проверяют по форме сечения, размерам поршневой канавки, монтажной высоте и допустимому зазору. Защитные и опорные элементы подбирают по размеру зазора и рабочей нагрузке.

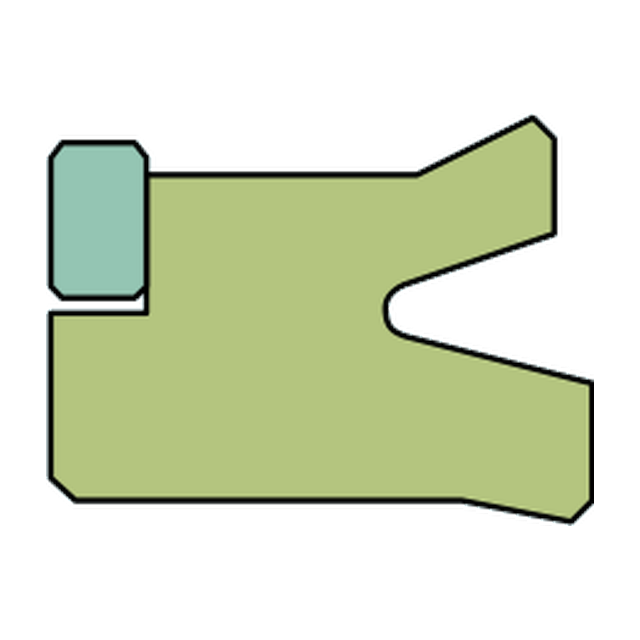

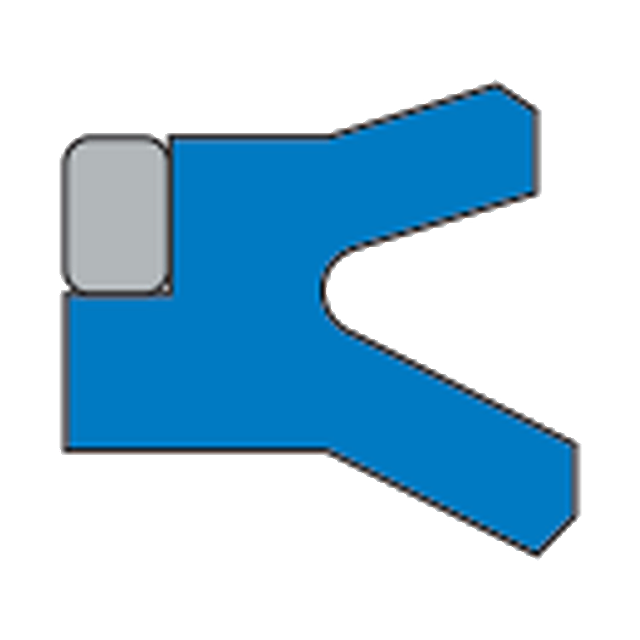

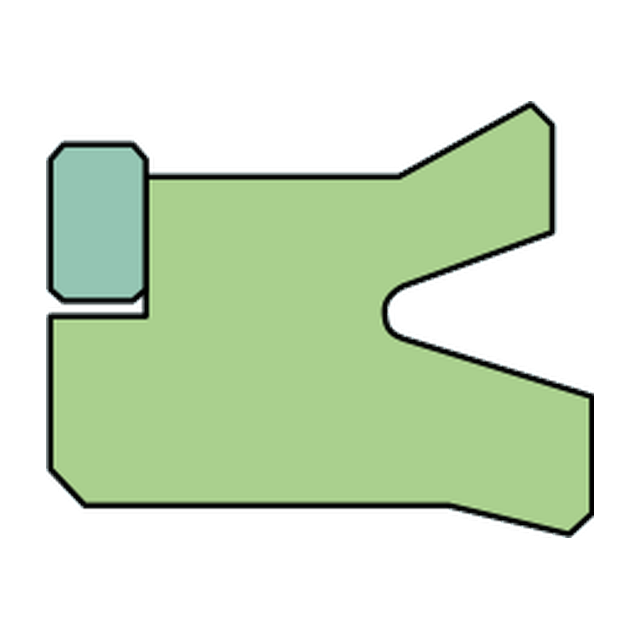

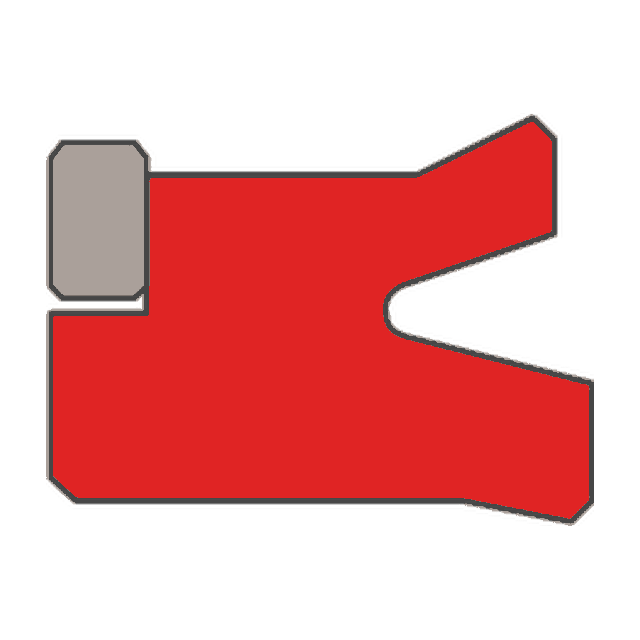

Поршневое асимметричное уплотнение воротникового типа с кольцом противовыдавливания, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно.

Материал для P02A выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
