Поршневое уплотнение P02

Описание профиля P02

P02 — поршневое уплотнение; сопоставление с системой UTEC выполняют по геометрии сечения и размерам канавки. Размер подбирают от канавки поршня: важны диаметры, ширина и посадка профиля. Защитные и опорные элементы подбирают по размеру зазора и рабочей нагрузке.

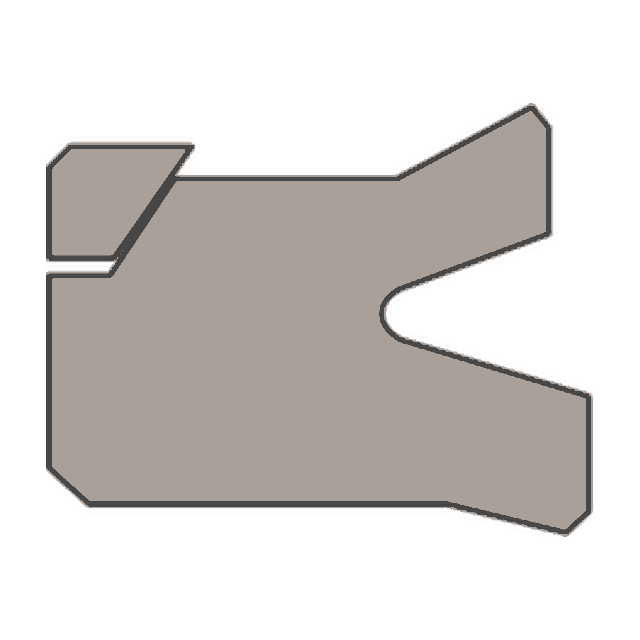

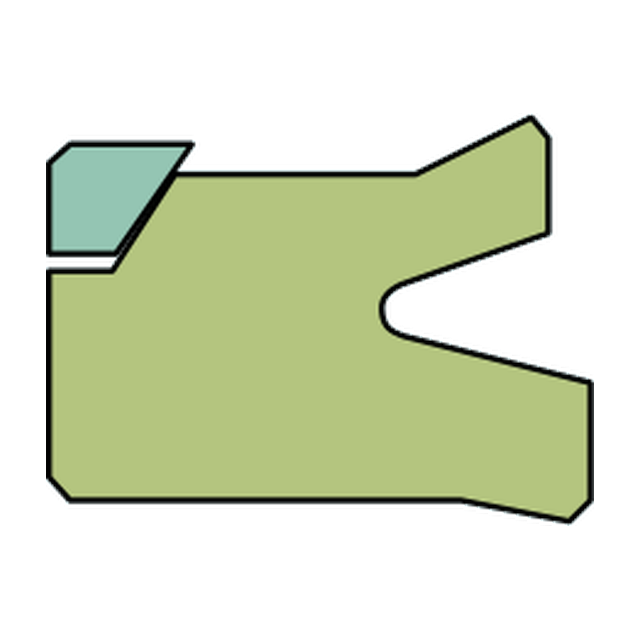

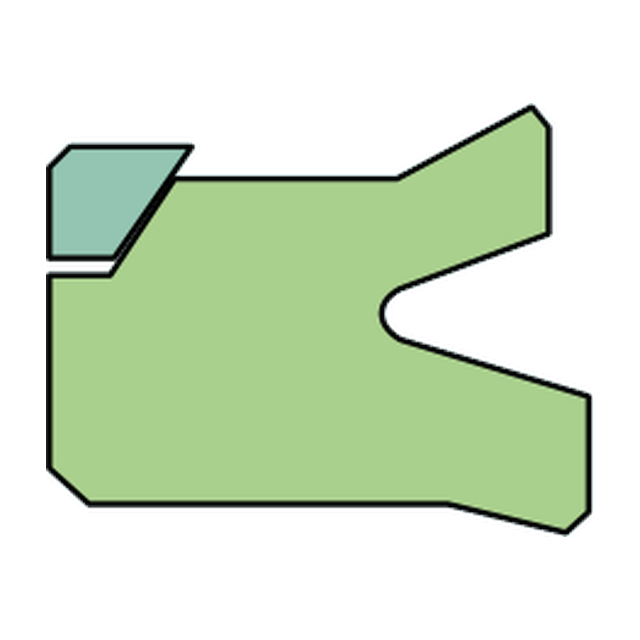

Поршневое асимметричное уплотнение с усечённым кольцом противовыдавливания для более равномерного распределения нагрузки, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для P02 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PU1, PU2, NBR1, FKM1 и PTFE1; справка по материалам: материалы UTEC для аналоговых профилей.
