| Назначение | Направляющее кольцо |
|---|---|
| Функция | Опора и центровка |
| Движение | Поступательное |
Направляющее кольцо G08
Описание профиля G08
G08 — направляющее кольцо для подбора аналога по системе UTEC. Профиль центрирует подвижные детали и воспринимает боковую нагрузку в узле; для направляющего элемента важны толщина, высота, материал скольжения, радиальный зазор и боковая нагрузка.
П образное опорно-направляющее кольцо прямуогольного профиля для поглощения радиальных и нагрузок. Материал направляющего элемента выбирают по нагрузке, трению, износу и совместимости с поверхностью цилиндра или штока.
Материал для G08 выбирают по радиальной нагрузке, трению, скорости перемещения и износу сопрягаемой поверхности. Для такого профиля применяют материалы POM-1, PA6-1 и PEEK; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов G08
В размерном запросе по направляющему кольцу указывают посадочный диаметр, толщину, ширину и материал направляющего элемента.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| G08 63×68×12 | POM1 | ширину направляющей канавки |
| G08 100×110×24 | POM1 | радиальную нагрузку и зазор |
| G08 150×155×21 | материал по запросу | материал направляющего кольца |
| G08 200×205×21 | материал по запросу | сопряжённую поверхность и монтаж |
BWR08Уплотнист Экспресс

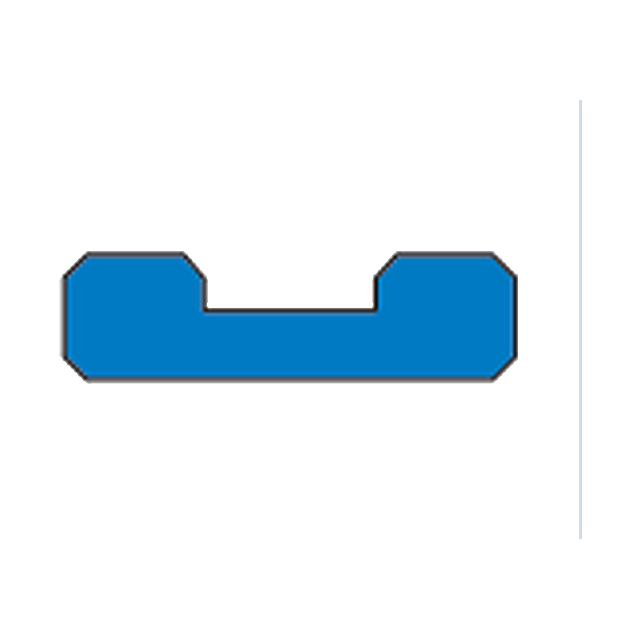

DF108DMH
F08SKF
GR08Российское оборудование
