Направляющее кольцо G05
Описание профиля G05
G05 — направляющее кольцо для подбора аналога по системе UTEC. Профиль центрирует подвижные детали и воспринимает боковую нагрузку в узле; для направляющего элемента важны толщина, высота, материал скольжения, радиальный зазор и боковая нагрузка.
Т образное опорно-направляющее кольцо прямуогольного профиля для поглощения радиальных и нагрузок. Материал направляющего элемента выбирают по нагрузке, трению, износу и совместимости с поверхностью цилиндра или штока.
Материал для G05 выбирают по радиальной нагрузке, трению, скорости перемещения и износу сопрягаемой поверхности. Для такого профиля применяют материалы POM-1, PA6-1 и PEEK; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов G05
В размерном запросе по направляющему кольцу указывают посадочный диаметр, толщину, ширину и материал направляющего элемента.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| G05 35×39×9,7 | PA6-1 | ширину направляющей канавки |
| G05 82×87×15 | POM-1 | радиальную нагрузку и зазор |
| G05 159×165×20 | PTFE1 | материал направляющего кольца |
| G05 210×218×25 | PEEK | сопряжённую поверхность и монтаж |
BWR05Уплотнист Экспресс

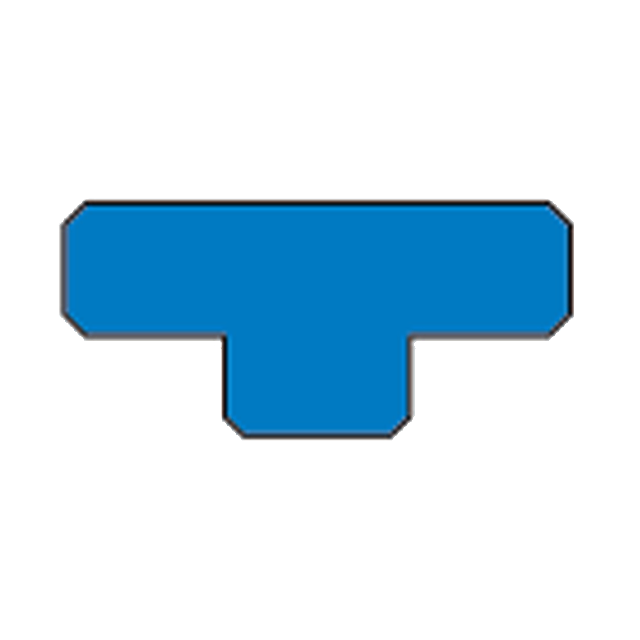

DF105DMH

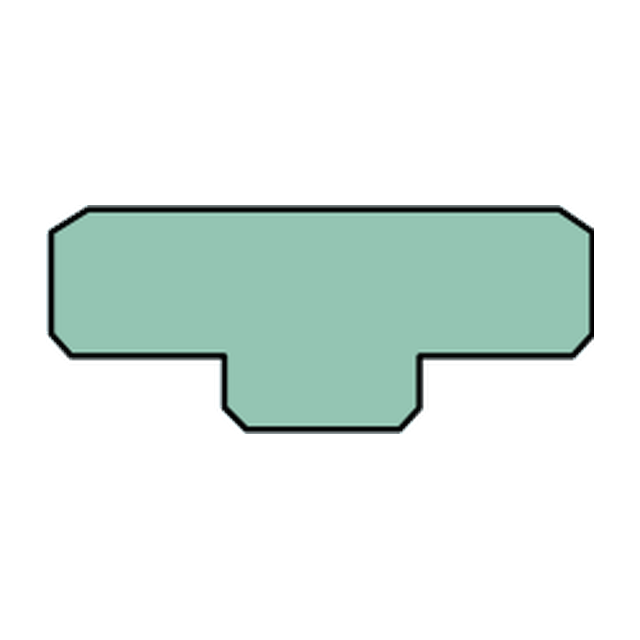

F05SKF
