Защитное кольцо B11

Описание профиля B11

B11 — направляющее кольцо; изготовление аналога выполняется по системе UTEC. Профиль центрирует подвижные детали и воспринимает боковую нагрузку в узле; для направляющего элемента важны толщина, высота, материал скольжения, радиальный зазор и боковая нагрузка.

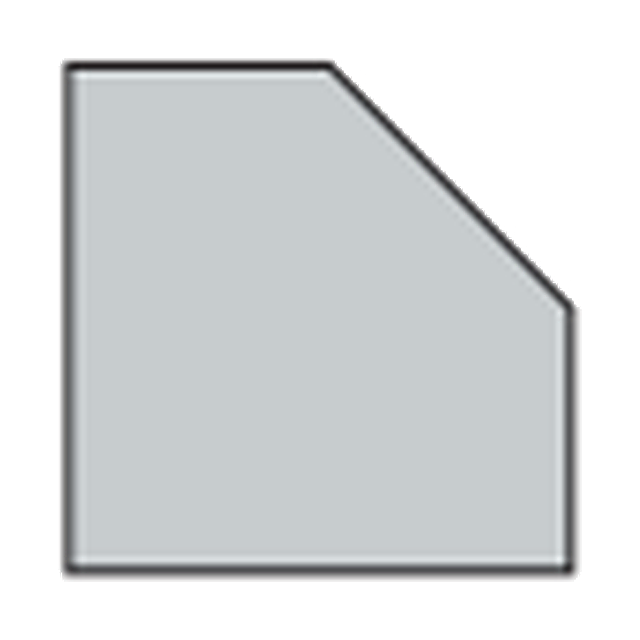

Кольцо противовыдавалиния (антиэкструзинное) с усеченной кромкой по наружному диаметру. Активирующий элемент поддерживает радиальное поджатие при изменении давления, температуры и износа. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно. Материал направляющего элемента выбирают по нагрузке, трению, износу и совместимости с поверхностью цилиндра или штока.

Материал для B11 выбирают по радиальной нагрузке, трению, скорости перемещения и износу сопрягаемой поверхности. Для такого профиля применяют материалы POM-1, PA6-1 и PEEK; справка по материалам: материалы UTEC для аналоговых профилей.
