| Назначение | Штоковое уплотнение |
|---|---|
| Профильная конструкция | Проверяется по геометрии профиля |
| Действие | Зависит от направления рабочей кромки |
Штоковое уплотнение S06-R

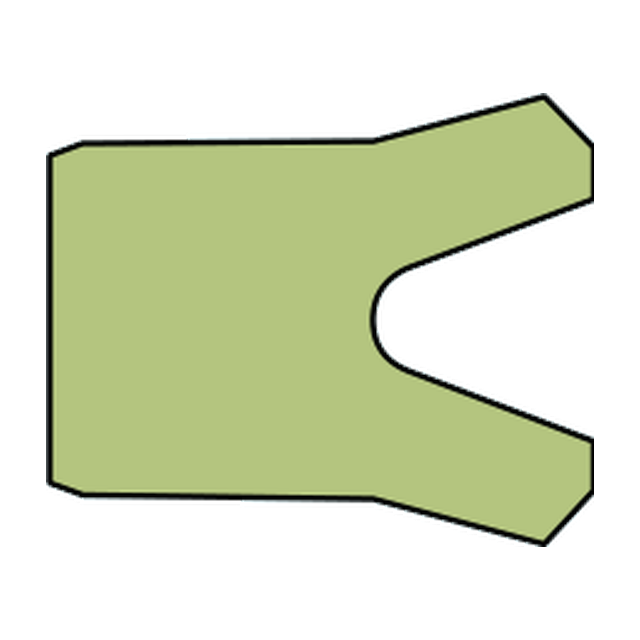

Описание профиля S06-R
S06-R — статическое уплотнение для замены по каталожному обозначению SKF. Профиль герметизирует неподвижное соединение и работает за счёт обжатия в канавке; размер подбирают по канавке и сопрягаемой детали; материал выбирают по среде, температуре и длительности работы.
Статическое уплотнение воротникового типа. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину.
Материал для S06-R выбирают по рабочей среде, температуре, длительности обжатия и требуемой упругости. Для такого профиля применяют материалы SKF-пластики и композиты для направляющих и опорных элементов; справка по материалам: материалы SKF для аналоговых профилей.
Примеры размерных запросов S06-R
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| S06-R 26×34×5 | SKF ECOPUR | посадку в штоковой канавке |
| S06-R 38×48×7 | SKF H-ECOPUR | направление рабочей кромки и давление |
| S06-R 87×99×8 | SKF Ecorubber-1 (NBR) | зазор и состояние поверхности штока |
| S06-R 139×154×12 | SKF Ecorubber-2 (FKM) | размер по образцу или чертежу |
