Штоковое уплотнение S02-PD

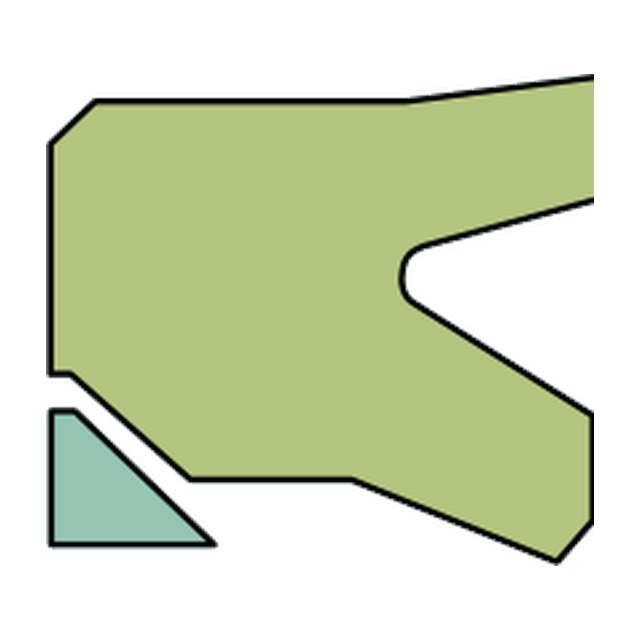

Описание профиля S02-PD

S02-PD — штоковое уплотнение; при подборе аналога по SKF сверяют профиль, посадочное место и материал. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.

Штоковое асимметричное уплотнение с усечённым кольцом противовыдавливания для более равномерного распределения нагрузки, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для S02-PD выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы ECOPUR, G-ECOPUR, H-ECOPUR, ECORUBBER и ECOFLON; справка по материалам: материалы SKF для аналоговых профилей.
