| Назначение | Поршневое уплотнение |
|---|---|
| Профильная конструкция | Симметричная |
| Конструкция | Двухкомпонентная |
| Действие | Одностороннее |
| Работа | С активирующим элементом |
Поршневое уплотнение K21-P

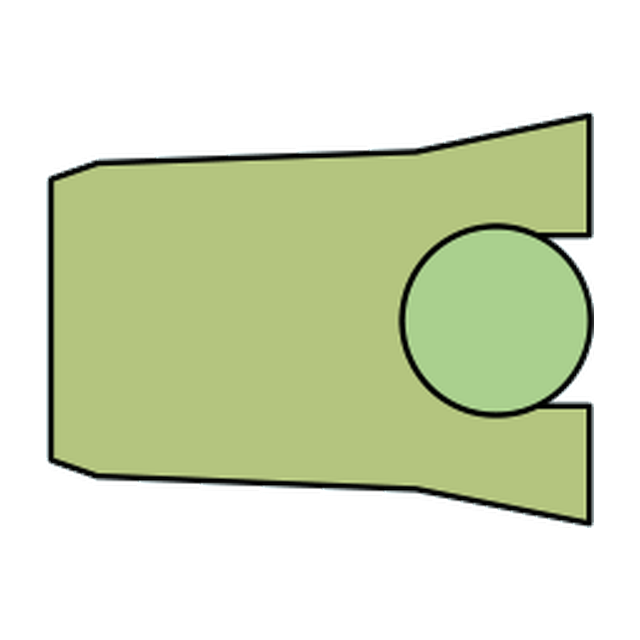

Описание профиля K21-P
K21-P — поршневое уплотнение для замены по каталожному обозначению SKF. Аналог проверяют по форме сечения, размерам поршневой канавки, монтажной высоте и допустимому зазору.
Симметричное поршневое уплотнение с активирующим элементом, одностороннего действия. Симметричное сечение облегчает сопоставление геометрии, но посадку, зазор и направление нагрузки всё равно проверяют по узлу. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Активирующий элемент поддерживает радиальное поджатие при изменении давления, температуры и износа. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.
Материал для K21-P выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы ECOPUR, G-ECOPUR, H-ECOPUR, ECORUBBER и ECOFLON; справка по материалам: материалы SKF для аналоговых профилей.
Примеры размерных запросов K21-P
В размерном запросе по поршневому профилю указывают наружный и внутренний размеры, высоту канавки, материал и состав комплекта.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| K21-P 37×27×4,2 | SKF ECOPUR | посадку в поршневой канавке |
| K21-P 90×78×6,3 | SKF H-ECOPUR | состояние рабочей поверхности цилиндра |
| K21-P 132×117×7,5 | SKF Ecorubber-1 (NBR) | давление, зазор и материал активатора |
| K21-P 227×207×10 | SKF Ecorubber-2 (FKM) | двустороннюю работу и монтаж |
