| Назначение | Грязесъёмник |
|---|---|
| Конструкция | Однокомпонентная |
| Функция | Очистка штока |
| Движение | Поступательное |
| Действие | Защита от грязи, влаги и абразива |
Грязесъёмник A01-B
Описание профиля A01-B
A01-B — грязесъёмник; при подборе аналога по SKF сверяют профиль, посадочное место и материал. Профиль очищает поверхность штока и снижает попадание загрязнений в уплотнительный узел; размеры сверяют по корпусу и штоку; отдельно оценивают кромку, которая работает как скребок или пыльник.
Модификация стандартного грязесъёмника: ступенчатая кромка повышает устойчивость профиля к скручиванию. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания. Очищающая кромка должна уверенно работать по штоку, не мешая ходу и не выдавливаясь из корпуса.
Материал для A01-B выбирают по абразиву, влажности, температуре и упругости очищающей кромки. Для такого профиля применяют материалы ECOPUR, H-ECOPUR и ECORUBBER; справка по материалам: материалы SKF для аналоговых профилей.
Примеры размерных запросов A01-B
В размерном запросе по грязесъёмнику указывают диаметр штока, наружную посадку, высоту профиля и материал кромки.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| A01-B 24×30×4/6 | SKF ECOPUR | наружную посадку и высоту кромки |
| A01-B 40×48×5/7 | SKF H-ECOPUR | защиту от пыли, влаги и абразива |
| A01-B 74×84×6/8 | SKF Ecorubber-1 (NBR) | геометрию крышки и рабочую кромку |
| A01-B 150×164×8/11 | SKF Ecorubber-2 (FKM) | размер по образцу и состояние штока |

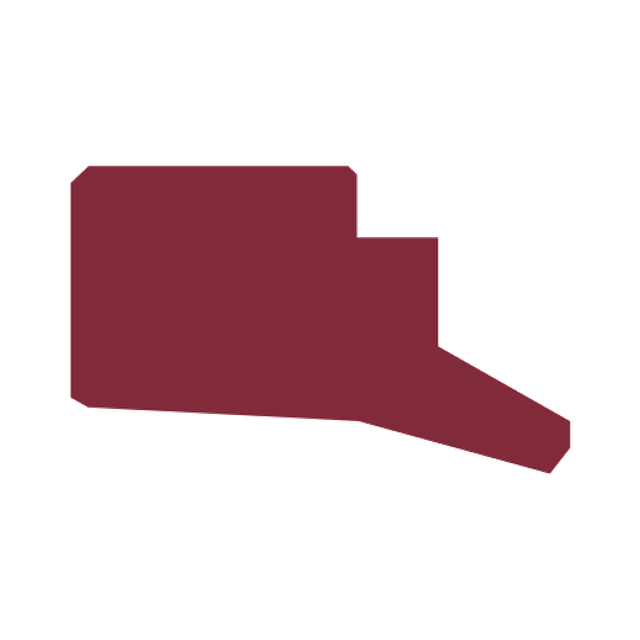

WR01Уплотнист Экспресс
W54Уплотнист Экспресс
W01UTEC
W04UTEC

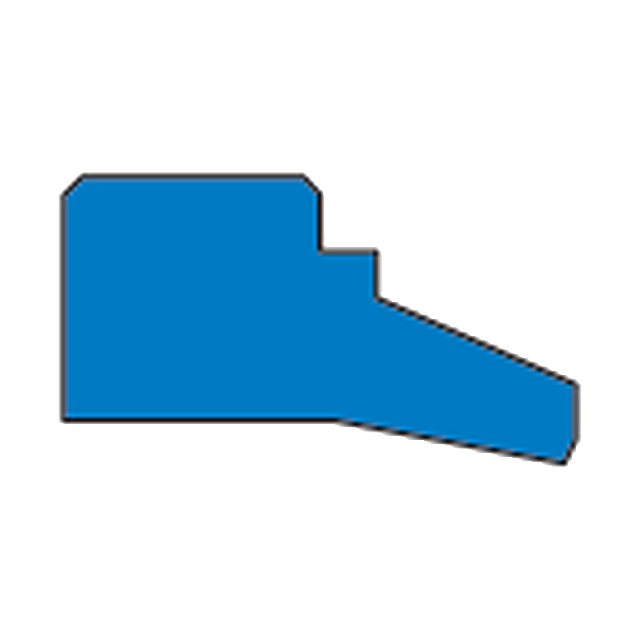

DA101DMH
