| Назначение | Штоковое уплотнение |
|---|---|
| Действие | Двустороннее |
| Работа | С активирующим элементом |
Штоковое уплотнение DS138

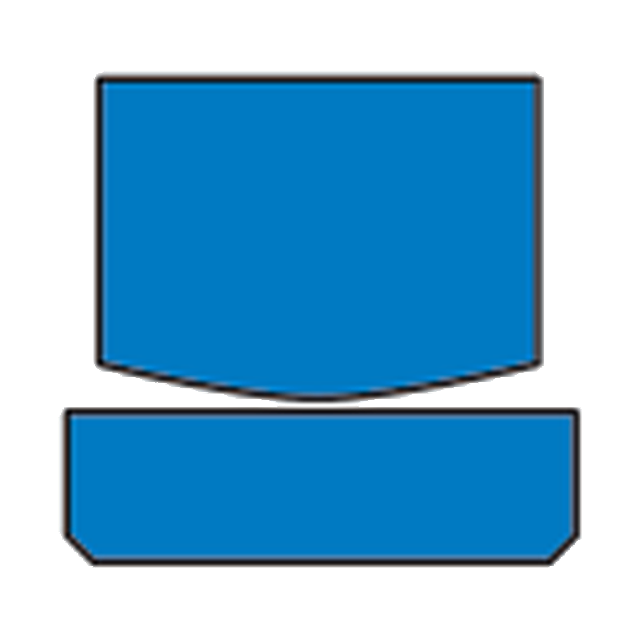

Описание профиля DS138
DS138 — штоковое уплотнение; изготовление аналога выполняется по системе DMH. Для замены сверяют диаметр штока, размеры канавки, ориентацию кромки и состояние поверхности.
Компактное штоковое уплотнение с прямоугольным активирующим кольцом, устойчивым к скручиванию, двустороннего действия. Активирующий элемент поддерживает радиальное поджатие при изменении давления, температуры и износа.
Материал для DS138 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы H-Pur / PU1, L-Pur / PU2, Rubber 1 / NBR1, Rubber 2 / FKM1; справка по материалам: материалы DMH для аналоговых профилей.
Примеры размерных запросов DS138
Для PTFE-профилей с эластомерным активатором размерная логика отличается от воротниковых PU-манжет: чаще встречаются компактные высоты 2,2 / 3,2 / 5,0 / 6,3 мм. Рабочее давление для такой группы оценивают до 600 бар при корректном экструзионном зазоре.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| DS138 19×23,9×2,2 | Flon 2 / PTFE6 + Rubber 1 / NBR1 | тонкую канавку и эластомерный активатор |
| DS138 43×50,3×3,2 | Flon 3 / PTFE4 + Rubber 1 / NBR1 | зазор, поверхность и монтаж |
| DS138 69×77×3,75 | Flon 2 / PTFE6 + Rubber 2 / FKM1 | устойчивость PTFE-кольца и форму активатора |
| DS138 96×111,1×6,3 | Flon 3 / PTFE4 + Rubber 2 / FKM1 | давление до 600 бар при корректном зазоре |
R09-DHUTEC

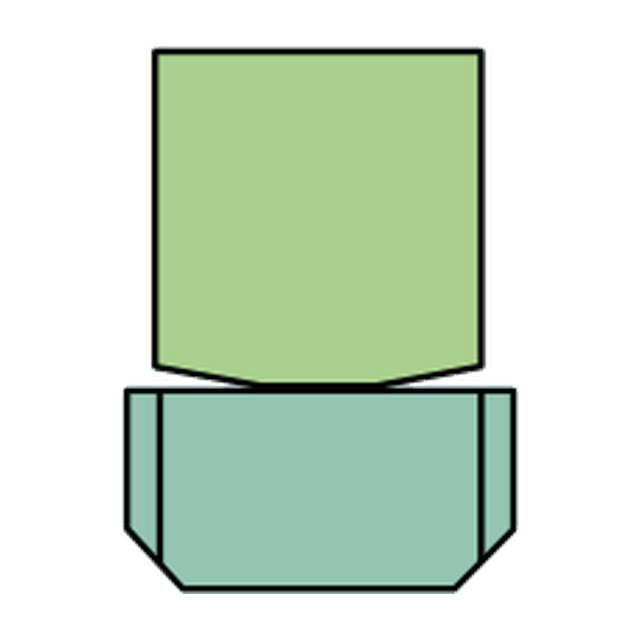

S09-DSSKF
