| Назначение | Штоковое уплотнение |
|---|---|
| Профильная конструкция | Шевронная |
| Действие | Одностороннее |

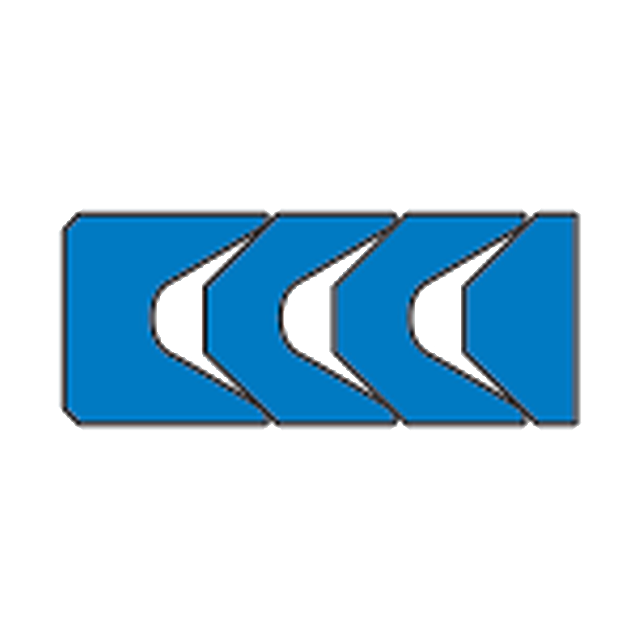

Штоковое уплотнение DS126-128
Описание профиля DS126-128
DS126-128 — штоковое уплотнение для подбора аналога по системе DMH. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.
Нестандартные шевронные штоковые уплотнения, одностороннего действия. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.
Материал для DS126-128 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы H-Pur / PU1, L-Pur / PU2, Rubber 1 / NBR1, Rubber 2 / FKM1; справка по материалам: материалы DMH для аналоговых профилей.
Примеры размерных запросов DS126-128
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| DS126-128 18×26×5 | H-Pur / PU1 | посадку в штоковой канавке |
| DS126-128 55×65×7 | L-Pur / PU2 | направление рабочей кромки и давление |
| DS126-128 94×106×8 | Rubber 1 / NBR1 | зазор и состояние поверхности штока |
| DS126-128 133×148×12 | Rubber 2 / FKM1 | размер по образцу или чертежу |
S2527-FSKF

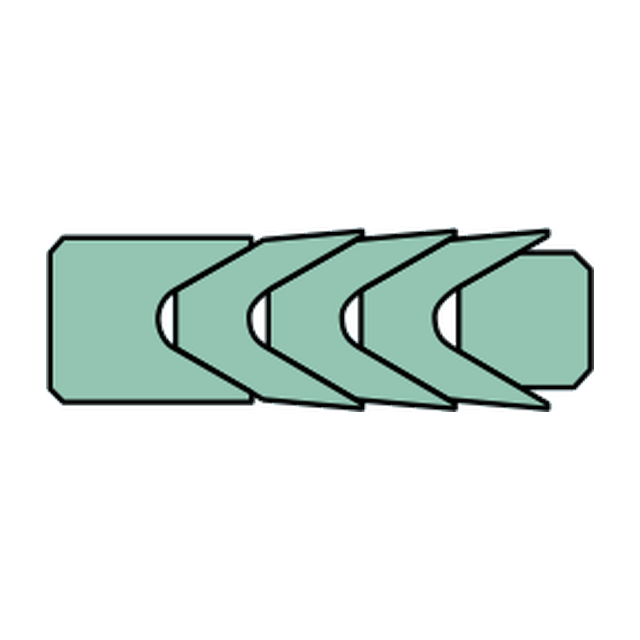

S2931-FSKF
