Штоковое уплотнение DS121

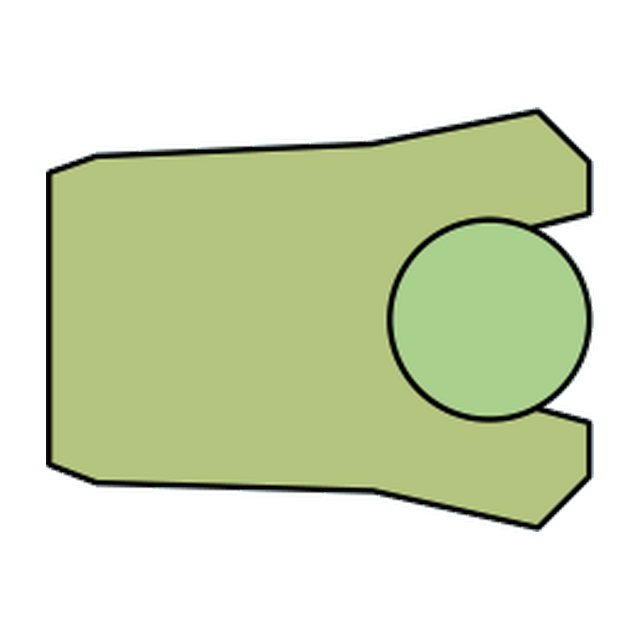

Описание профиля DS121

DS121 — штоковое уплотнение; изготовление аналога выполняется по системе DMH. Сопоставление ведут по диаметру штока, форме сечения, монтажной высоте и качеству штока.

Симметричное штоковое уплотнение с эластомерным O-ring или стальной пружиной в качестве активирующего элемента, одностороннего действия. Симметричное сечение облегчает сопоставление геометрии, но посадку, зазор и направление нагрузки всё равно проверяют по узлу. Активирующий элемент поддерживает радиальное поджатие при изменении давления, температуры и износа. Пружинная активация поддерживает контакт рабочей кромки при низком давлении, температурных изменениях и переменном режиме. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для DS121 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы Flon 1 / PTFE1, Flon 2 / PTFE6, Flon 3 / PTFE4; справка по материалам: материалы DMH для аналоговых профилей.
