Штоковое уплотнение DS117

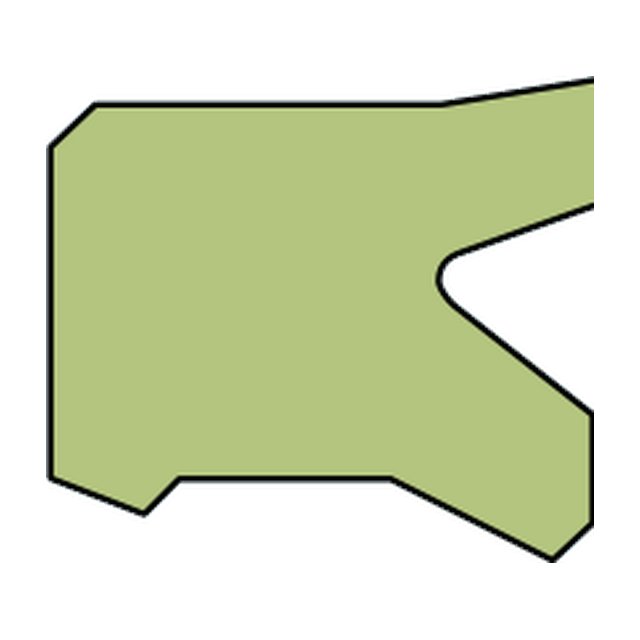

Описание профиля DS117

DS117 — штоковое уплотнение; изготовление аналога выполняется по системе DMH. Сопоставление ведут по диаметру штока, форме сечения, монтажной высоте и качеству штока.

Асимметричное штоковое уплотнение воротникового типа с дополнительной рабочей кромкой против прилипания, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для DS117 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы H-Pur / PU1, L-Pur / PU2, Rubber 1 / NBR1, Rubber 2 / FKM1; справка по материалам: материалы DMH для аналоговых профилей.
