| Назначение | Поршневое уплотнение |
|---|---|
| Конструкция | Двухкомпонентная |
| Действие | Двустороннее |
Поршневое уплотнение DK140

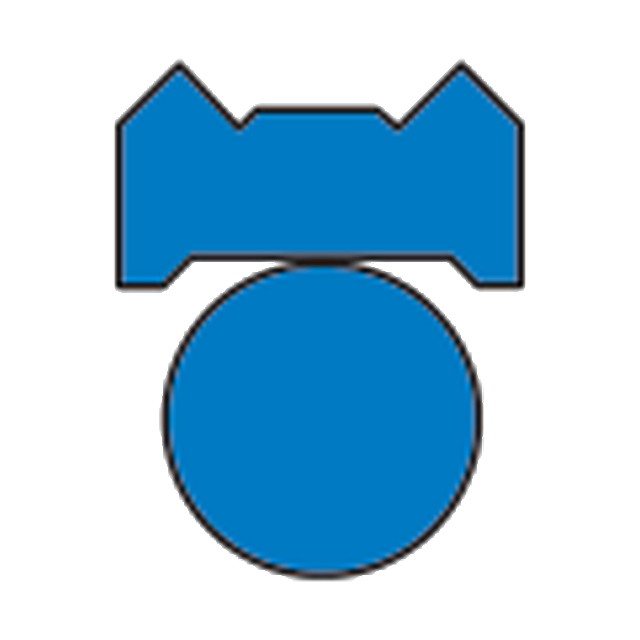

Описание профиля DK140
DK140 — поршневое уплотнение; сопоставление с системой DMH выполняют по геометрии сечения и размерам канавки. Размер подбирают от канавки поршня: важны диаметры, ширина и посадка профиля. Двусторонняя схема требует точной посадки с обеих сторон давления.
Компактное поршневое уплотнение из мягких материалов для упрощённого монтажа, двустороннего действия. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть.
Материал для DK140 выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы H-Pur / PU1, L-Pur / PU2, Rubber 1 / NBR1, Rubber 2 / FKM1; справка по материалам: материалы DMH для аналоговых профилей.
Примеры размерных запросов DK140
Для PTFE-профилей с эластомерным активатором размерная логика отличается от воротниковых PU-манжет: чаще встречаются компактные высоты 2,2 / 3,2 / 5,0 / 6,3 мм. Рабочее давление для такой группы оценивают до 600 бар при корректном экструзионном зазоре.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| DK140 51×41×4,2 | H-Pur / PU1 | посадку в поршневой канавке |
| DK140 103×91×6,3 | L-Pur / PU2 | состояние рабочей поверхности цилиндра |
| DK140 144×129×7,5 | Rubber 1 / NBR1 | давление, зазор и материал активатора |
| DK140 214×194×10 | Rubber 2 / FKM1 | двустороннюю работу и монтаж |
PS08AУплотнист Экспресс
PS08FУплотнист Экспресс
P08-DPUTEC

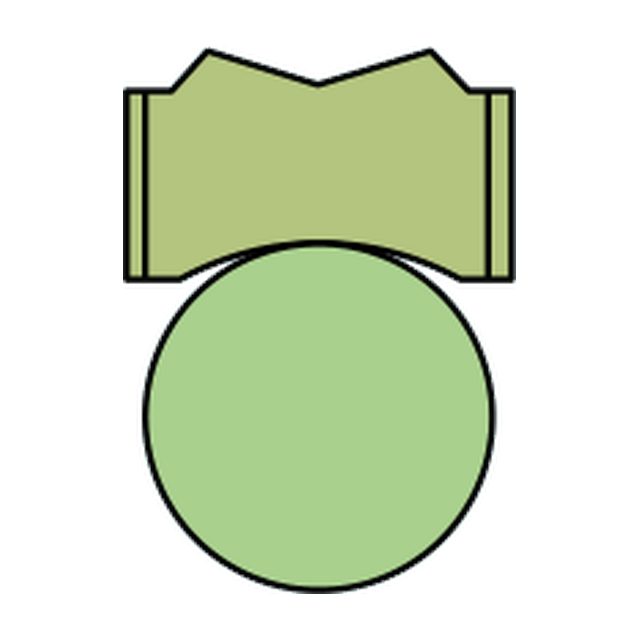

K08-PSKF

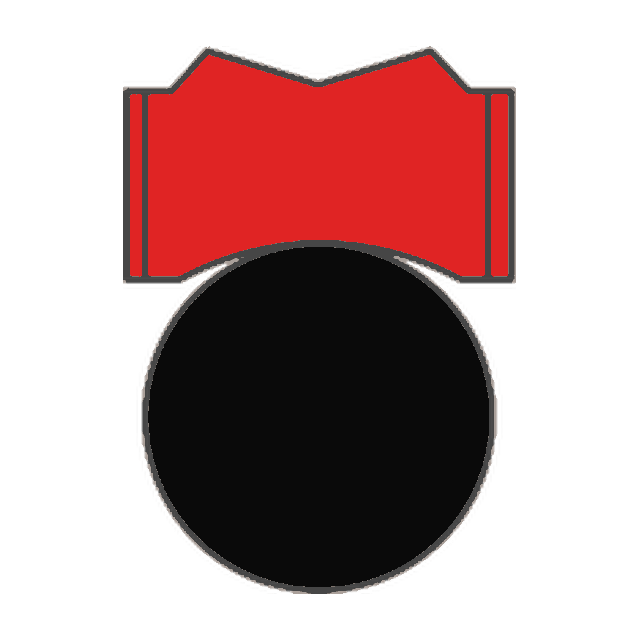

QP08-PРоссийское оборудование
