| Назначение | Грязесъёмник |
|---|---|
| Функция | Защита от выдавливания |
| Действие | Защита от грязи, влаги и абразива |
Грязесъёмник DFL110

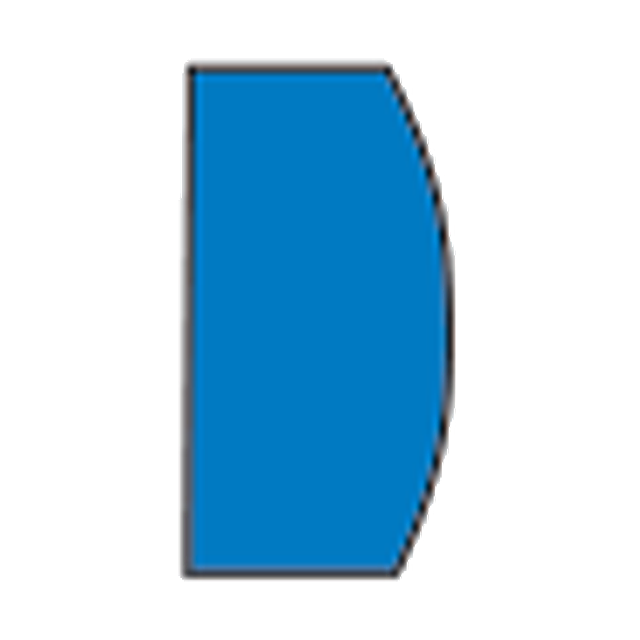

Описание профиля DFL110
DFL110 — направляющее кольцо; изготовление аналога выполняется по системе DMH. Профиль центрирует подвижные детали и воспринимает боковую нагрузку в узле; для направляющего элемента важны толщина, высота, материал скольжения, радиальный зазор и боковая нагрузка.
Нестандартное кольцо противовыдавалиния. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно. Материал направляющего элемента выбирают по нагрузке, трению, износу и совместимости с поверхностью цилиндра или штока.
Материал для DFL110 выбирают по радиальной нагрузке, трению, скорости перемещения и износу сопрягаемой поверхности. Для такого профиля применяют материалы POM / POM-1, Mid / PA6-1 и PEEK; справка по материалам: материалы DMH для аналоговых профилей.
Примеры размерных запросов DFL110
В размерном запросе по грязесъёмнику указывают диаметр штока, наружную посадку, высоту профиля и материал кромки.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| DFL110 24×30×4/6 | H-Pur / PU1 | наружную посадку и высоту кромки |
| DFL110 45×53×5/7 | L-Pur / PU2 | защиту от пыли, влаги и абразива |
| DFL110 95×105×6/8 | Rubber 1 / NBR1 | геометрию крышки и рабочую кромку |
| DFL110 135×149×8/11 | Rubber 2 / FKM1 | размер по образцу и состояние штока |
