Уплотнение статическое 145,65-3,53 BKS PTFE
Код товара: УП-00170556 · Артикул: BKS 4575-256
Параметры изделия
- Профиль
- BKS
- ЕТО
- BKS
- Назначение
- Защитное кольцо
- Материал
- PTFE
- d, мм
- 145,65
- H, мм
- 3,53
Описание изделия
Уплотнение статическое 145,65-3,53 BKS PTFE. Изделие относится к группе BKS и имеет профиль BKS.

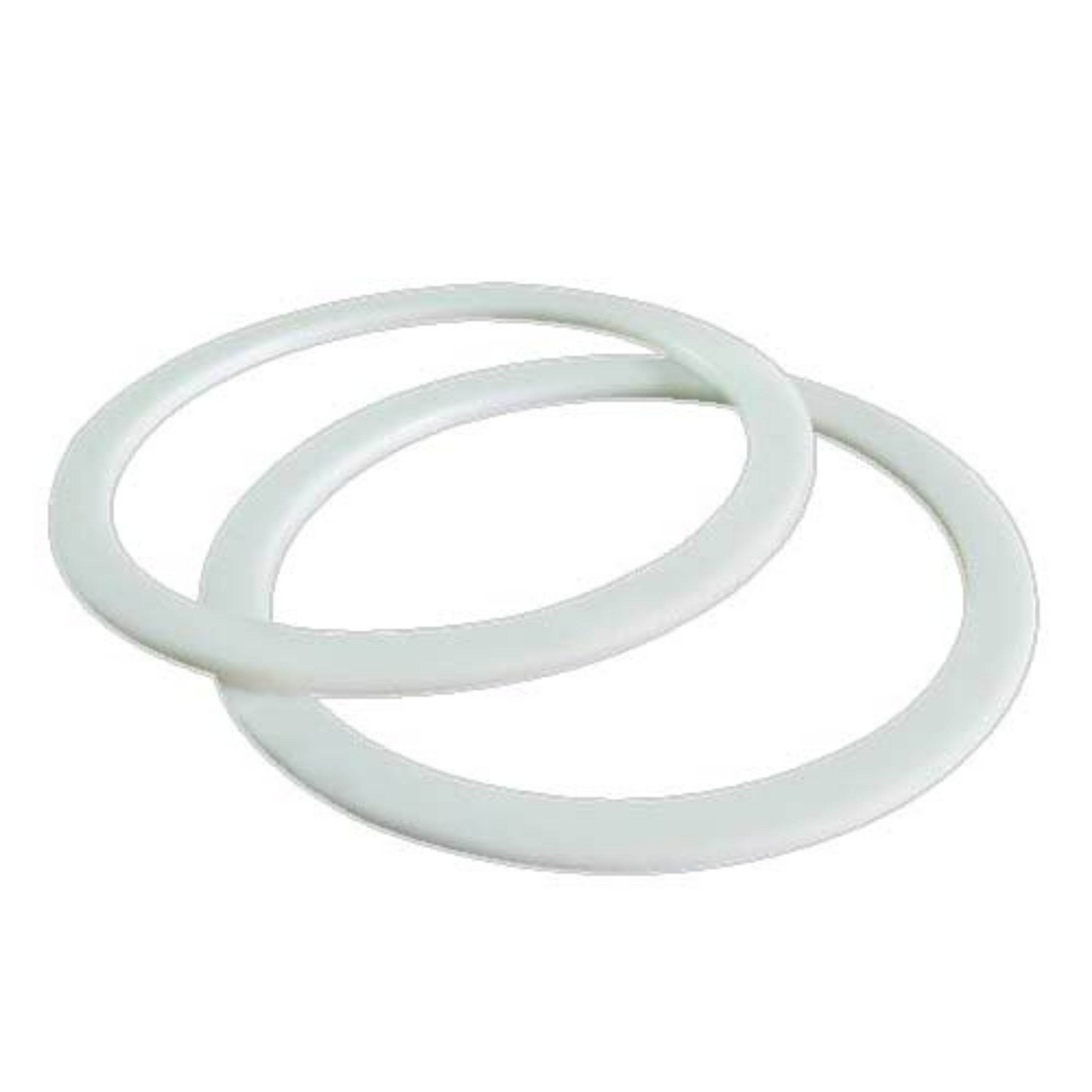

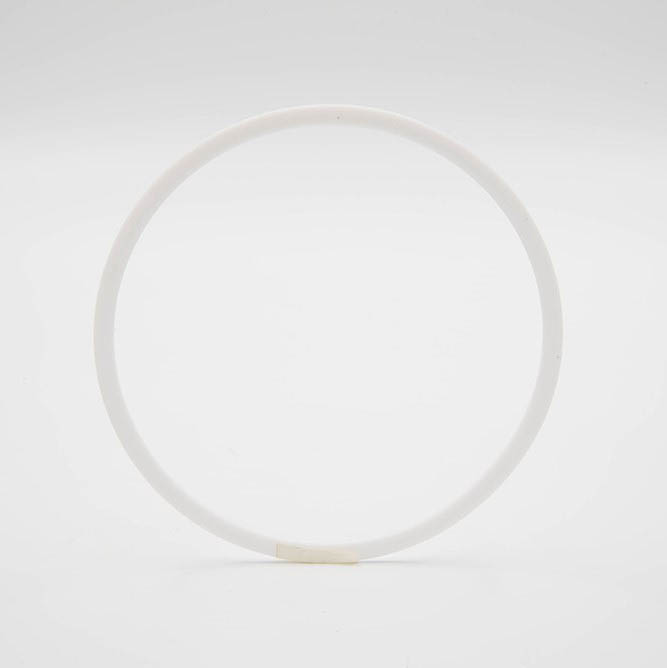

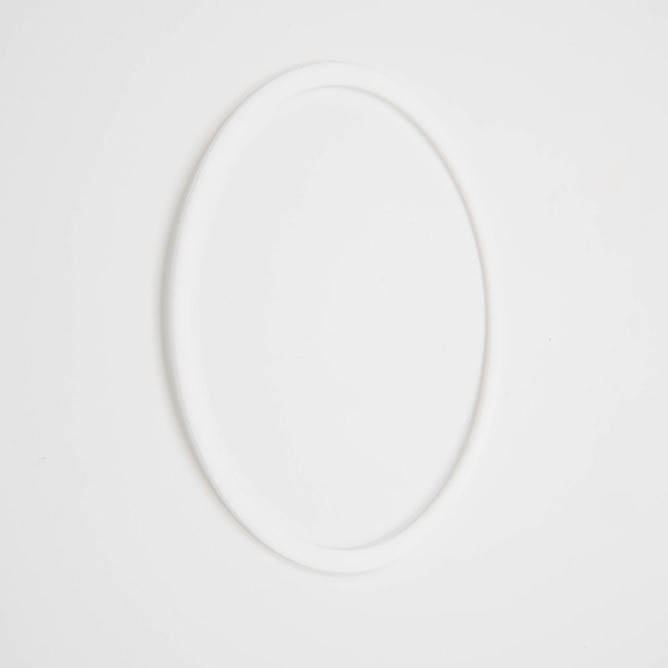

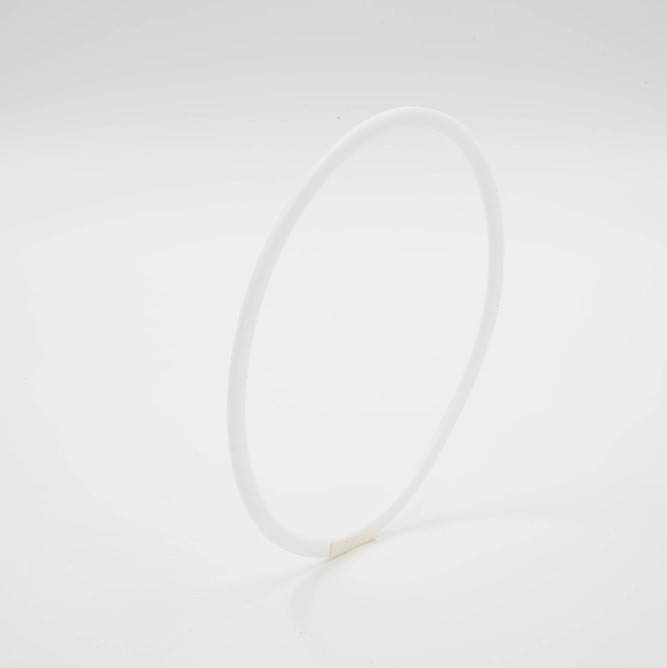

BRT — фторопластовое кольцо противовыдавливания, которое устанавливается совместно с O-ring и защищает основное уплотнение от экструзии в зазор при давлении.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание антиэкструзионного кольца BRT
Антиэкструзионное кольцо BRT применяется совместно с круглым уплотнительным кольцом O-ring и предназначено для защиты основного эластомерного уплотнения от выдавливания в монтажный или рабочий зазор. Профиль используется в статических гидравлических, пневматических и промышленных соединениях, где O-ring без дополнительной опоры может разрушаться под действием давления.
BRT изготавливается из фторопласта PTFE. Этот материал обладает высокой химической стойкостью, низким коэффициентом трения, стабильностью размеров и широким температурным диапазоном эксплуатации. Благодаря этим свойствам фторопластовое антиэкструзионное кольцо хорошо работает в узлах с маслами, гидравлическими жидкостями, газами и многими агрессивными средами.
Принцип работы BRT основан на перекрытии опасной зоны зазора. O-ring создает герметичность за счет предварительного обжатия и давления рабочей среды, а кольцо противовыдавливания BRT ограничивает деформацию резины и не позволяет ей продавливаться между металлическими деталями. Это снижает риск среза, разрыва, потери формы и преждевременной утечки.
По сравнению с антиэкструзионными кольцами GKS и GKM из термопластичных эластомеров, профиль BRT менее эластичен и требует более аккуратной установки. Фторопласт хуже растягивается при монтаже, поэтому важно правильно подбирать размер, контролировать состояние канавки и избегать повреждения кромок при сборке.
При этом BRT является одним из наиболее распространенных серийных решений для защиты O-ring. Простая геометрия, доступность PTFE, высокая стойкость к средам и стабильная работа сделали этот профиль популярным в гидравлике, пневматике, промышленной арматуре, насосах, клапанах, фланцевых и неподвижных соединениях.

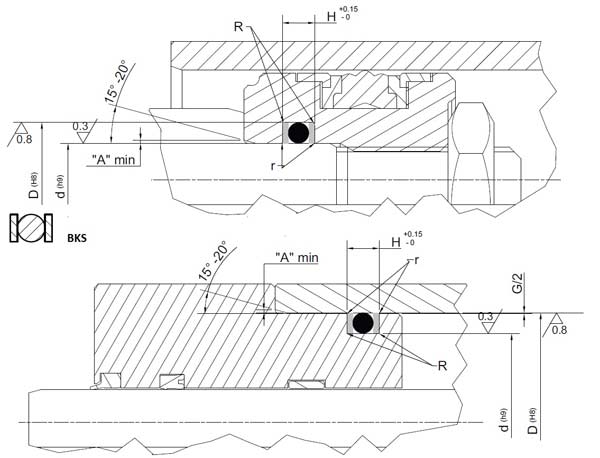

При одностороннем давлении кольцо BRT устанавливают со стороны зазора, куда может выдавливаться O-ring. При двустороннем или переменном давлении применяют два антиэкструзионных кольца, расположенных по обе стороны основного круглого уплотнения.
Технические характеристики кольца BRT
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE | статическое уплотнение | -200°C…+260°C | до 250 бар в статике | защита O-ring от выдавливания в зазор |
| Фторопласт | до 2 м/с | -200°C…+260°C | до 25 бар в динамике | гидравлика, пневматика, арматура, клапаны, фланцы |
| Nylon | статическое уплотнение | -40°C…+100°C | по условиям узла | стандартные статические соединения с O-ring |
Преимущества антиэкструзионного кольца BRT
- предотвращает выдавливание O-ring в рабочий или монтажный зазор
- изготавливается из PTFE с высокой химической стойкостью
- подходит для масел, гидравлических жидкостей, газов и агрессивных сред
- сохраняет стабильность размеров в широком температурном диапазоне
- снижает риск среза, разрыва и преждевременного разрушения O-ring
- является распространенным серийным решением для защиты круглых колец
- может устанавливаться с одной или с двух сторон O-ring
Профили и аналоги
Обозначения профилей в группе BKS. Для замены сопоставьте размеры, материал и исполнение.
