Уплотнение штока 85,73-98,43-9,52 GDI VITON
Код товара: УП-00153487 · Артикул: FKM GDI 337
Параметры изделия
- Профиль
- GDI
- ЕТО
- GDI
- Назначение
- Пневматика
- Материал
- VITON
- d, мм
- 85,73
- D, мм
- 98,43
- H, мм
- 9,52
Описание изделия
Уплотнение штока 85,73-98,43-9,52 GDI VITON. Изделие относится к группе GDI и имеет профиль GDI.
GDI — пневматическое уплотнение штока одностороннего действия для цилиндров с умеренным давлением воздуха, низким трением и стабильной работой при динамическом движении штока.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание пневматического уплотнения GDI
Пневматическое штоковое уплотнение GDI применяется в цилиндрах и исполнительных механизмах для герметизации штока при возвратно-поступательном движении. Профиль рассчитан на работу при низком и среднем давлении воздуха, где важны малое трение, стабильная герметичность и быстрый отклик цилиндра.

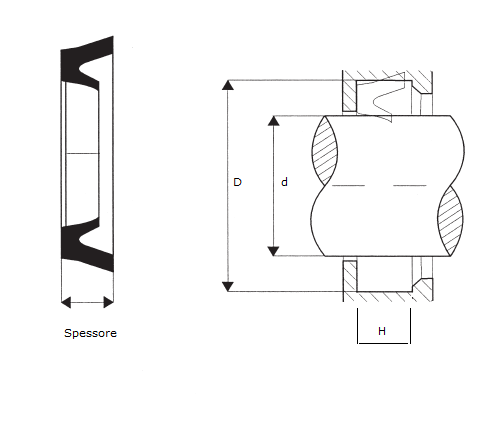

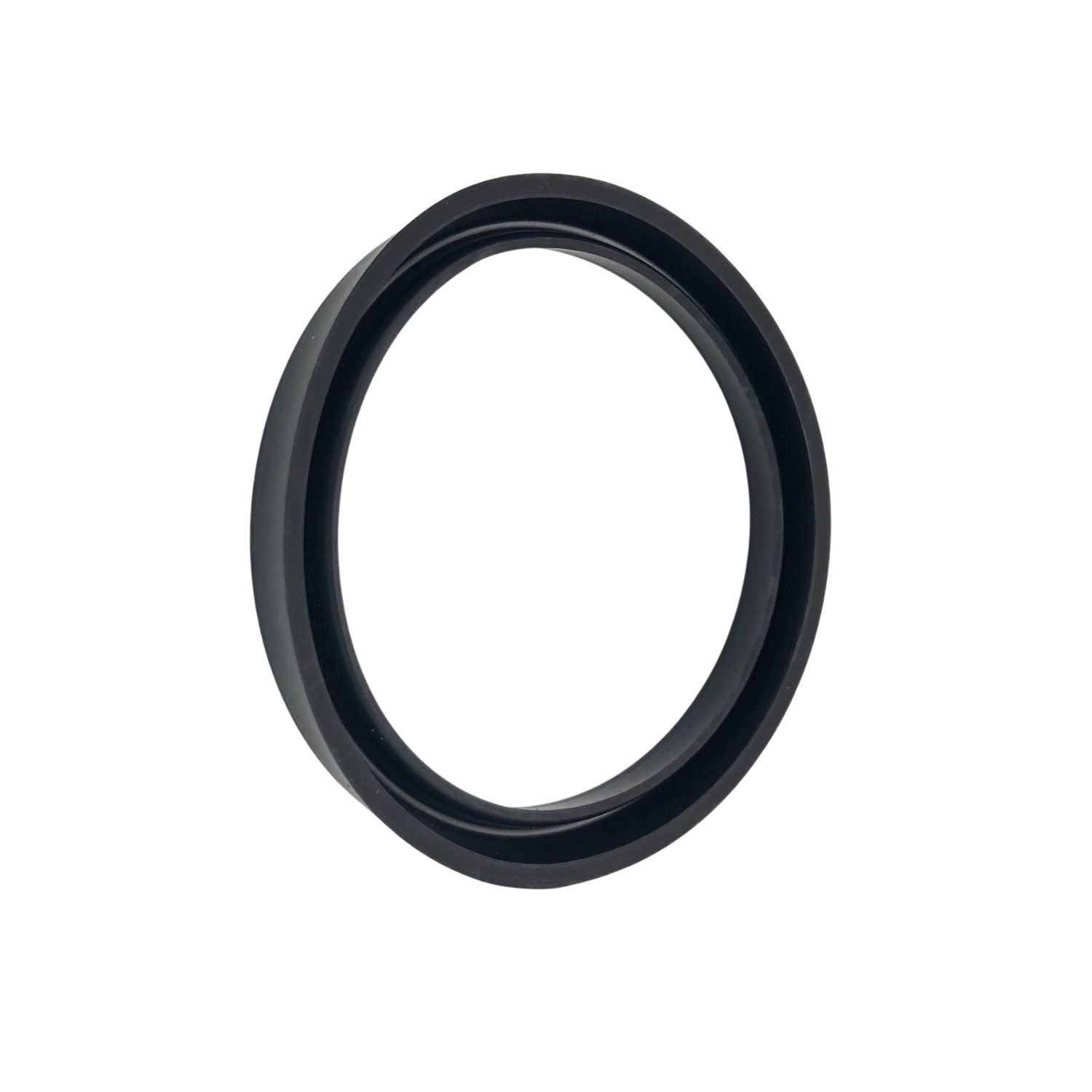

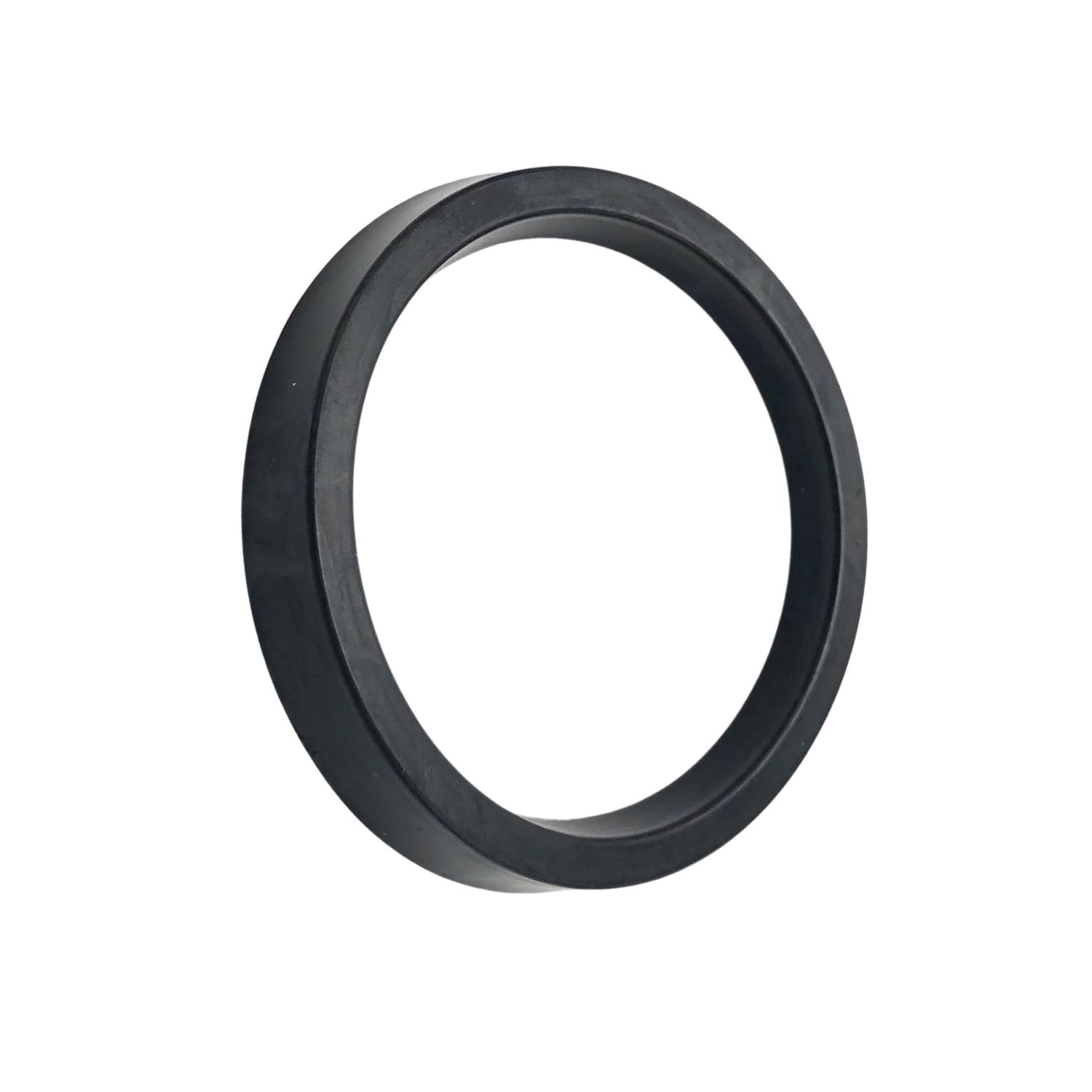

Конструкция GDI включает рабочую кромку, которая быстро формирует контакт с поверхностью штока и помогает снижать утечки даже при минимальном давлении. Усиленная наружная часть профиля стабилизирует положение манжеты в посадочной канавке и поддерживает правильную геометрию при циклической работе.
GDI относится к пневматическим штоковым манжетам одностороннего действия. Такая манжета подходит для стандартных пневмоцилиндров, промышленной автоматики, приводов и узлов, где требуется надежное уплотнение штока без чрезмерного сопротивления движению.
Возможность выбора материала позволяет адаптировать уплотнение под разные условия эксплуатации. NBR подходит для стандартной пневматики, EPDM применяют при повышенной влажности и отдельных средах, VMQ используют для широкого температурного диапазона, а FKM выбирают для повышенной химической и температурной стойкости.
При подборе GDI важно учитывать размеры d × D × H, материал исполнения, давление до 12 bar, скорость, температуру, состояние поверхности штока, рабочую среду и посадочную канавку. Неправильно подобранная пневматическая манжета штока может привести к утечке воздуха, повышенному трению или ускоренному износу кромки.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.25 м/с | -40°C…+160°C | до 12 bar | пневматические цилиндры, влажная среда, отдельные газовые среды, промышленная автоматика |
| NBR | до 0.25 м/с | -30°C…+110°C | до 12 bar | стандартные пневмоцилиндры, сжатый воздух, пневматические приводы общего назначения |
| VMQ / силикон | до 0.25 м/с | -60°C…+200°C | до 12 bar | пневматика с широким температурным диапазоном, специальные условия эксплуатации |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 12 bar | агрессивные газы, повышенная температура, специальные пневматические системы |
Преимущества уплотнения GDI
- пневматическая штоковая манжета одностороннего действия
- стабильная герметизация штока при низком и среднем давлении воздуха
- рабочая кромка быстро формирует контакт и снижает утечки
- низкое трение при динамическом движении штока
- широкий выбор материалов под температуру, влажность и рабочую среду
- подходит для стандартных пневмоцилиндров и промышленной автоматики
- простая установка в стандартные посадочные канавки
Профили и аналоги
Обозначения профилей в группе GDI. Для замены сопоставьте размеры, материал и исполнение.
