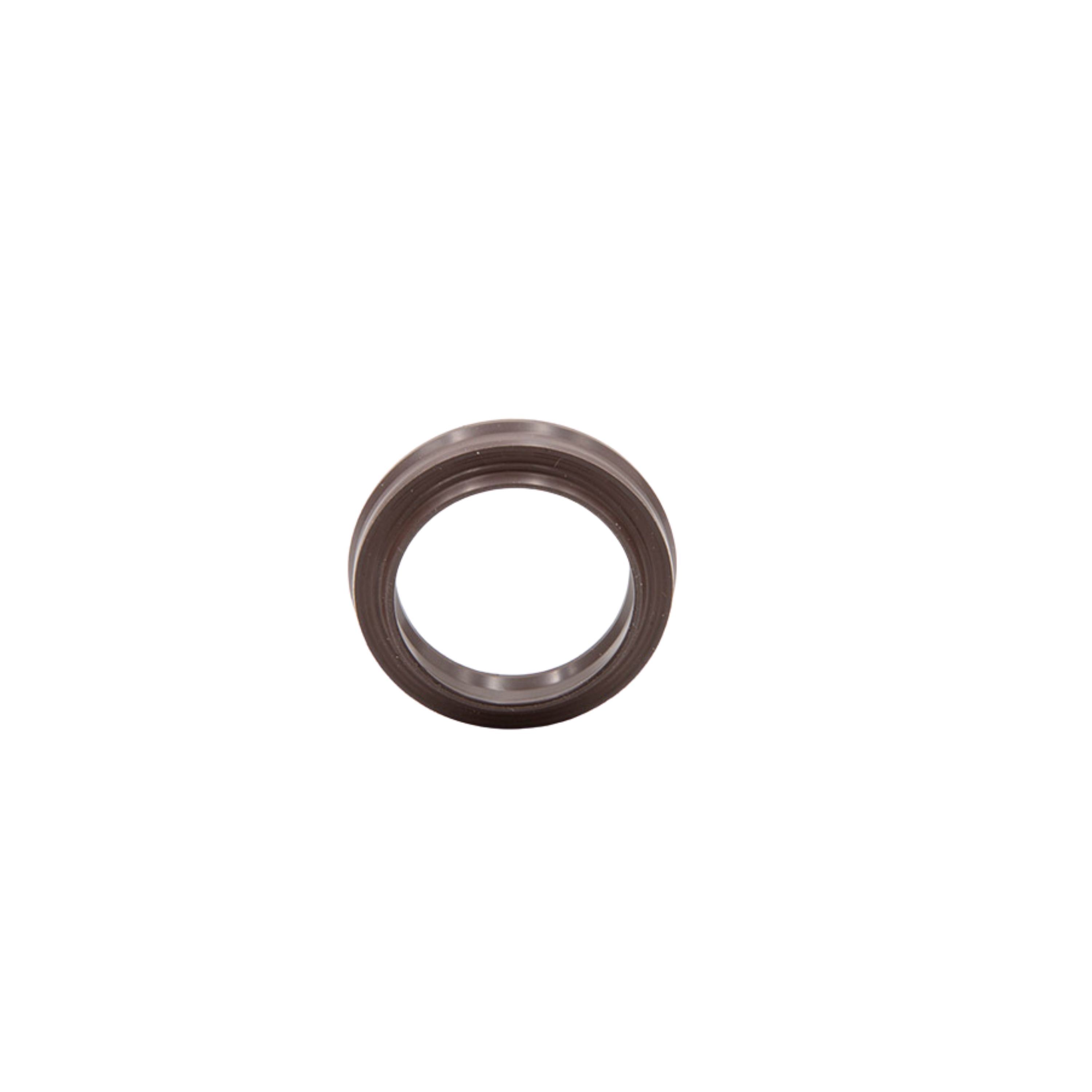

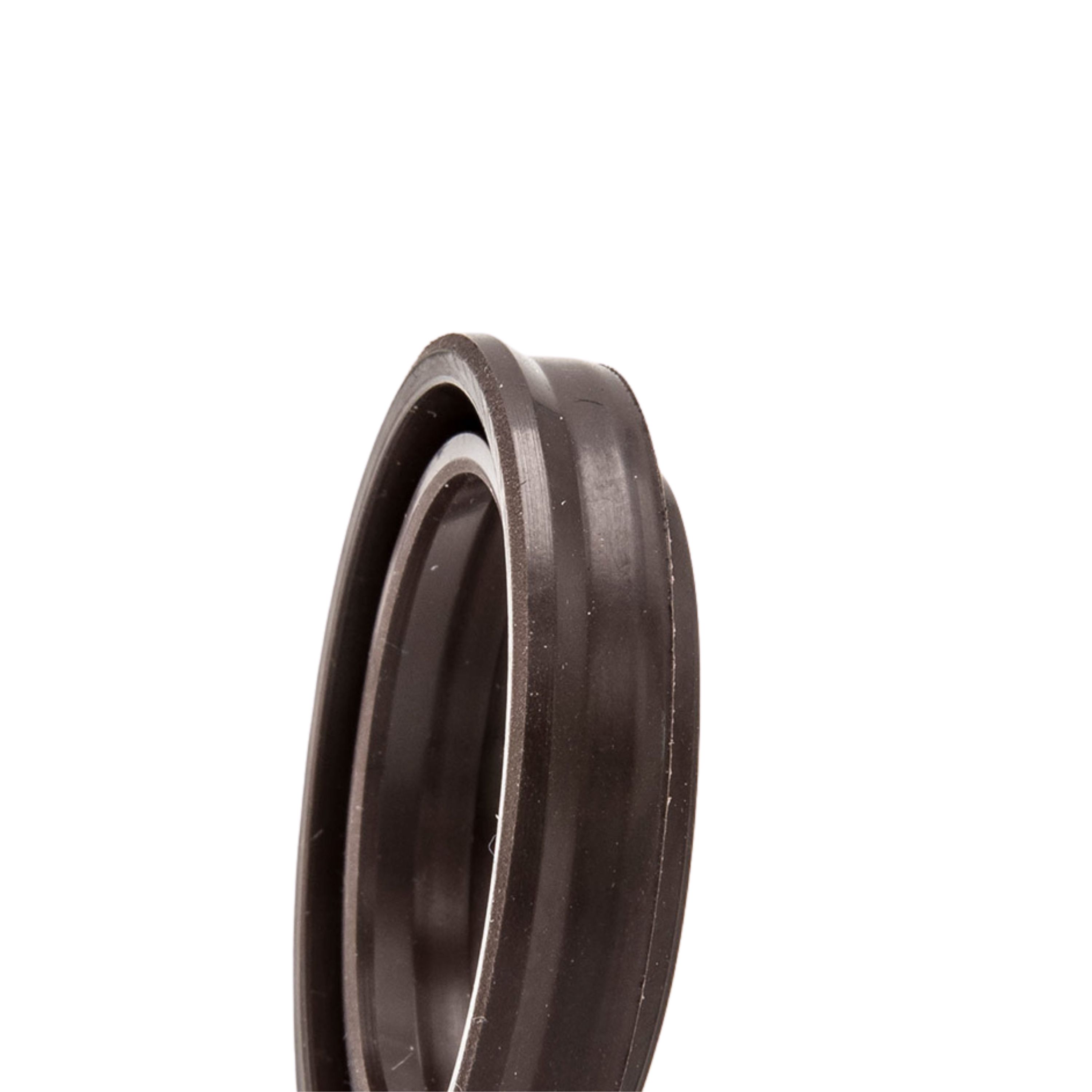

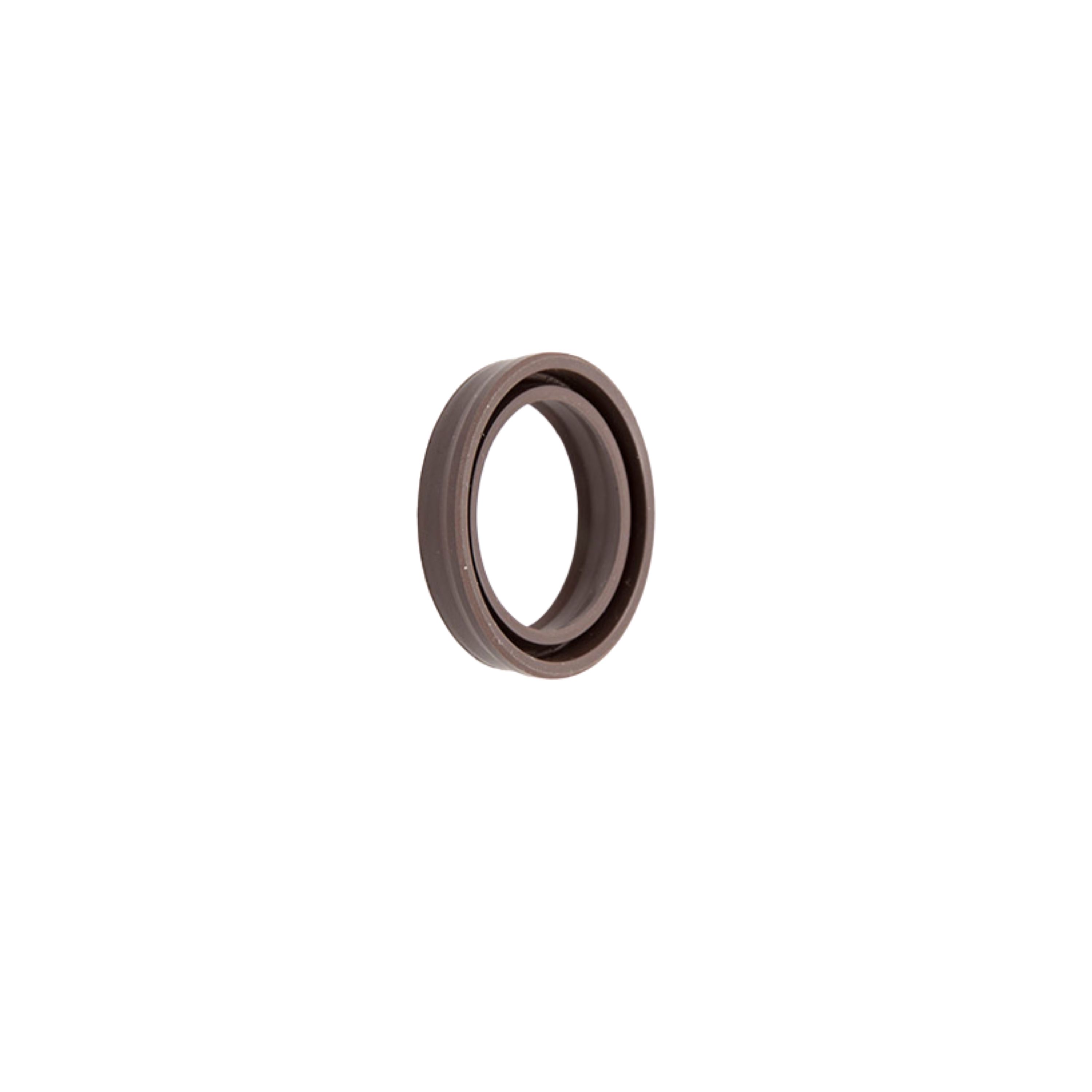

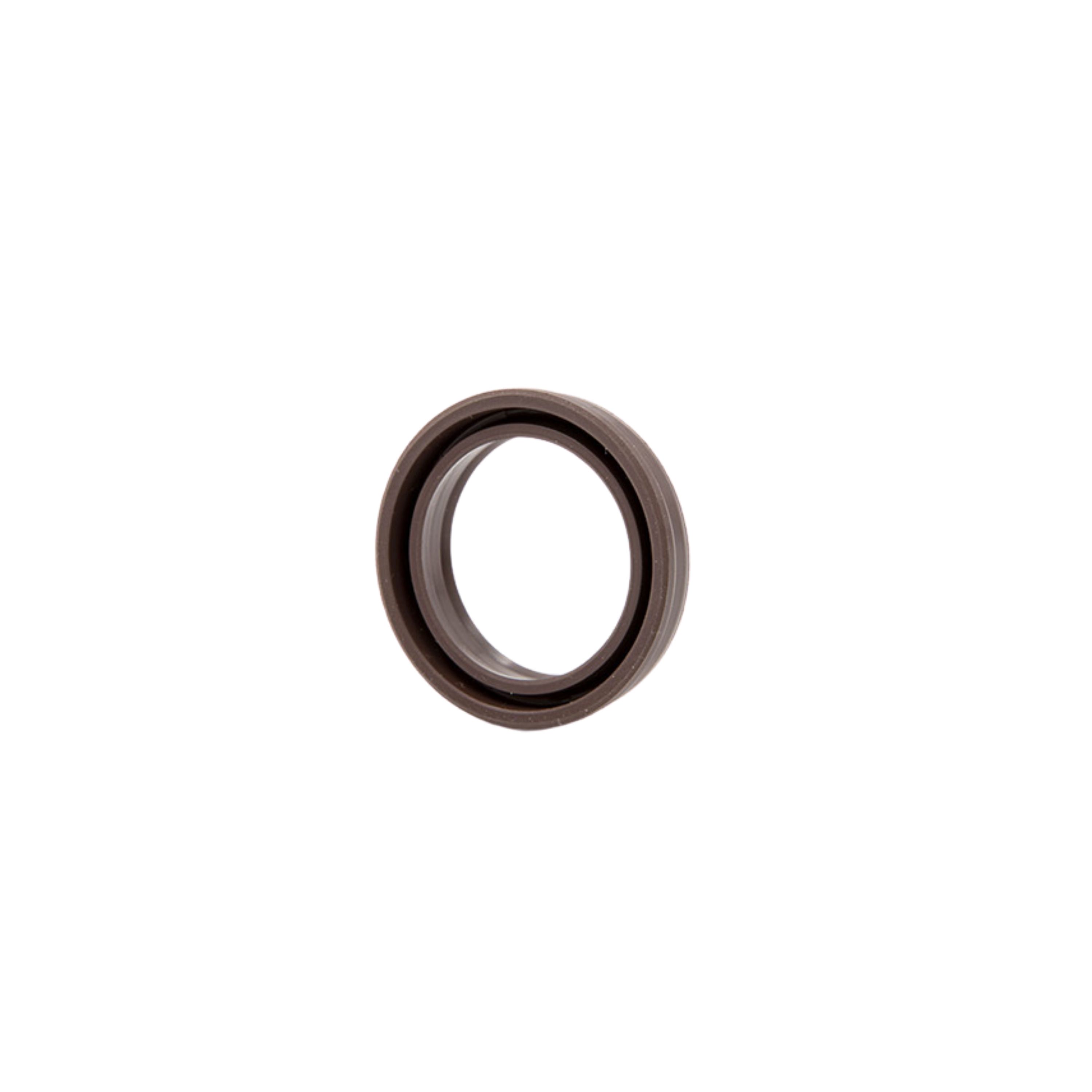

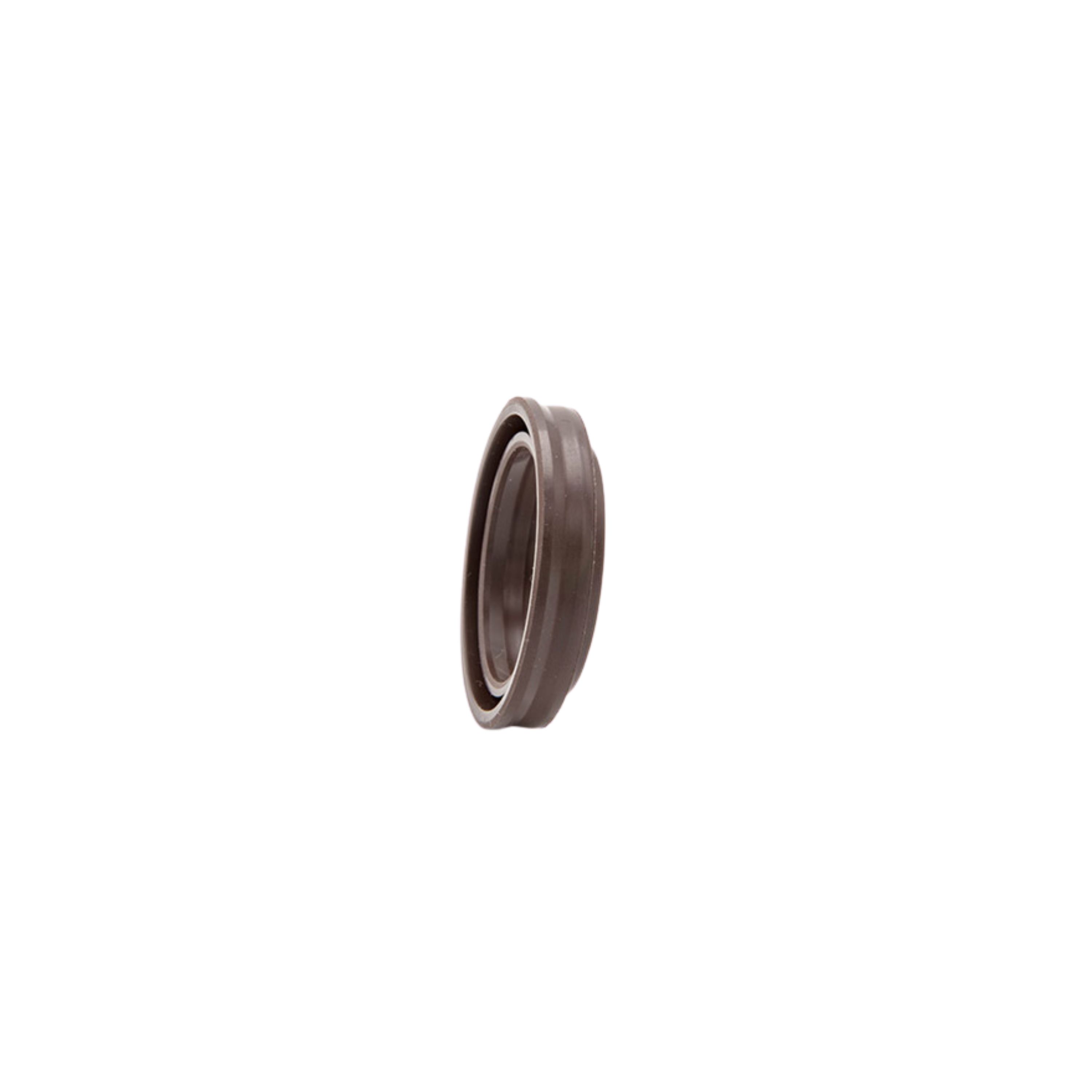

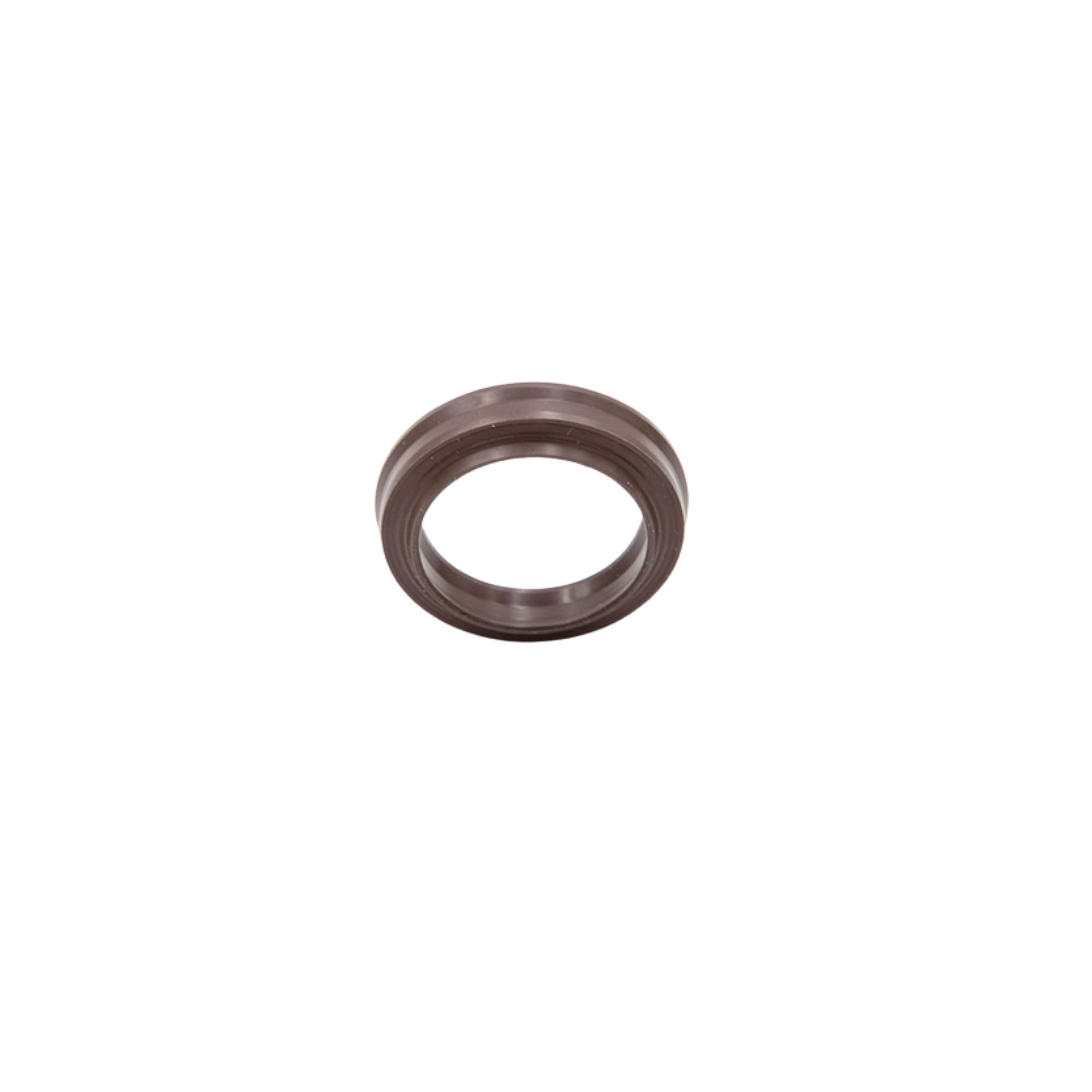

Уплотнение штока 8-11,5-2,5 NIPSL 210 VITON
Код товара: УП-00099616 · Артикул: FKM NIPSL 210 473868
Параметры изделия
- Профиль
- NIPSL 210
- ЕТО
- NIPSL 210
- Назначение
- Пневматика
- Материал
- VITON
- Производитель
- FREUDENBERG
- d, мм
- 8
- D, мм
- 11,5
- H, мм
- 2,5
Описание изделия
Уплотнение штока 8-11,5-2,5 NIPSL 210 VITON. Изделие относится к группе NIPSL 210 и имеет профиль NIPSL 210.
NIPSL 210 — компактное комбинированное пневматическое штоковое уплотнение из полиуретана, которое совмещает асимметричный манжетный профиль и грязесъёмную часть для герметизации штока и защиты цилиндра от загрязнений.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения NIPSL 210
Пневматическое уплотнение NIPSL 210 применяется в штоковых узлах пневматических цилиндров, где требуется совместить герметизацию и защиту от внешних загрязнений в одном компактном элементе. Профиль работает как штоковая манжета и грязесъёмник одновременно.
Конструкция NIPSL 210 сочетает уплотнительный профиль с асимметричными кромками и грязесъёмную часть. Уплотнительная кромка удерживает давление воздуха в рабочей зоне цилиндра, а очищающая кромка помогает удалять загрязнения с поверхности штока перед их попаданием внутрь узла.
Установка в единое посадочное место уменьшает габариты штокового узла и сокращает время сборки. Такое решение удобно для компактных пневматических цилиндров, промышленной автоматики и приводов, где важно снизить количество отдельных деталей без потери функции герметизации и очистки.
Профиль изготавливается из полиуретана PU твердостью около 90 Shore A. Материал обеспечивает высокую износостойкость, стабильную форму рабочих кромок и надежную работу при возвратно-поступательном движении штока.
При подборе NIPSL 210 важно учитывать размеры d × D × H, материал PU, давление до 1 МПа, скорость, температуру, состояние поверхности штока, посадочную канавку и уровень загрязнения среды. Неправильно подобранное комбинированное уплотнение может привести к утечке воздуха, повышенному трению или попаданию загрязнений внутрь пневмоцилиндра.
Технические характеристики NIPSL 210
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -5°C…+150°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация, защита штока от загрязнений |
Преимущества уплотнения NIPSL 210
- совмещает штоковое уплотнение и грязесъёмник в одном профиле
- асимметричные кромки обеспечивают стабильную герметизацию штока
- грязесъёмная часть защищает цилиндр от попадания внешних загрязнений
- компактная установка в единое посадочное место уменьшает габариты узла
- сокращает время сборки и количество отдельных деталей в пневмоцилиндре
- полиуретан 90 Shore A повышает износостойкость и стабильность формы кромок
- подходит для штоковых узлов с ограниченным монтажным пространством
Профили и аналоги
Обозначения профилей в группе NIPSL 210. Для замены сопоставьте размеры, материал и исполнение.
