Уплотнение штока 69,85-79,2-7,16 TR NBR/POM

Штоковое уплотнение TR применяется для герметизации штока гидравлического цилиндра в узлах, где давление может воздействовать на профиль с двух сторон. Конструкция подходит для возвратно-поступательного движения и обеспечивает компактную установку в посадочную канавку.

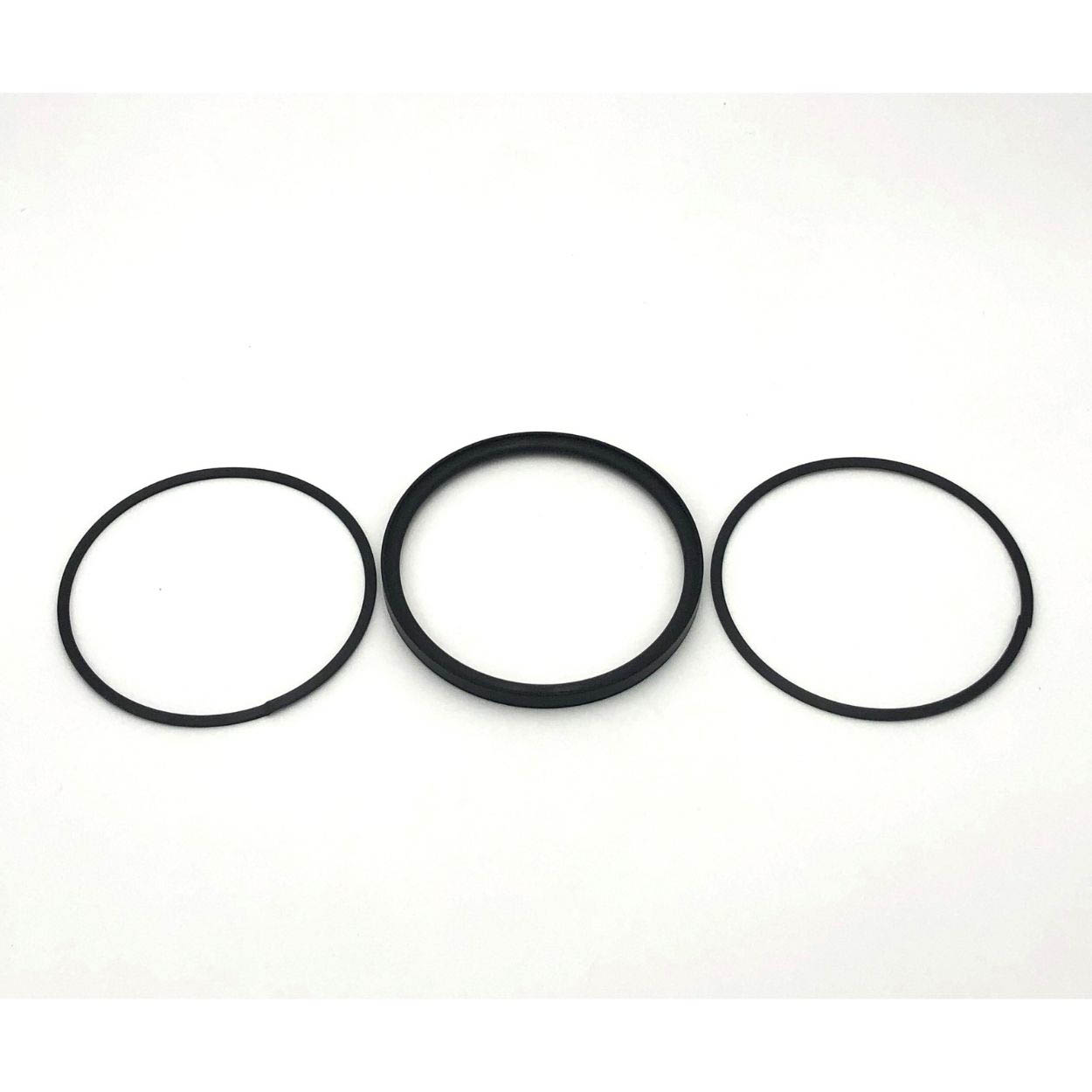

Профиль TR состоит из эластомерного уплотнительного элемента и опорных колец, расположенных по обе стороны рабочей части. Центральная эластомерная зона создает герметичность по штоку, а опорные элементы стабилизируют манжету в канавке и помогают воспринимать нагрузку при переменном направлении давления.

Главная особенность TR — размерный ряд, который часто выполняется в дюймовых размерах. Это важно учитывать при подборе замены: внешне похожие метрические штоковые уплотнения могут не совпадать по посадочной ширине, высоте профиля или степени сжатия в канавке.

Уплотнение устанавливается в канавку, близкую по геометрии к посадке под O-ring, и применяется там, где требуется компактное решение, простая сборка и стабильная герметичность при переменном направлении давления. Профиль подходит для стандартных гидроцилиндров, землеройной техники, грузоподъемных кранов и мобильной гидравлики.

При подборе TR важно учитывать размеры d × D × H, дюймовый или метрический размерный ряд, материал NBR / POM, давление, температуру, рабочую жидкость, посадочную канавку и фактическое сжатие профиля. Неправильно подобранное уплотнение штока может привести к потере поджима, утечке или ускоренному износу опорных элементов.

• штоковая манжета двустороннего действия для переменного направления давления
• компактная конструкция для стандартных посадочных канавок O-ring
• опорные элементы помогают стабилизировать профиль в канавке
• часто применяется в дюймовых размерных рядах
• простая установка при правильном подборе посадочного размера и сжатия
• подходит для стандартных цилиндров, землеройной техники и грузоподъемных кранов
• работает в гидравлических узлах при давлении до 34 МПа / 340 bar
