Уплотнение штока 60-75-11,4/12,5 T23 PU/POM
Код товара: УП-00141228 · Артикул: T23 24302157
Параметры изделия
- Профиль
- T23
- ЕТО
- TTI/L/AI
- Назначение
- Гидравлика
- Материал
- PU/POM
- Производитель
- FREUDENBERG
- d, мм
- 60
- D, мм
- 75
- H, мм
- 11,4
- L, мм
- 12,5
Описание изделия
Уплотнение штока 60-75-11,4/12,5 T23 PU/POM. Изделие относится к группе TTI/L/AI и имеет профиль T23.
TTI-L/AI — усиленная штоковая манжета для гидроцилиндров высокого давления: две динамические кромки помогают снизить трение и стабилизировать ход штока, а антиэкструзионное кольцо защищает полиуретановый профиль от выдавливания в зазор.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

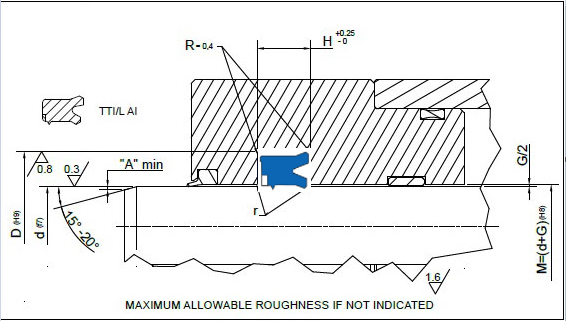

Описание штокового уплотнения TTI-L/AI
Штоковое уплотнение TTI-L/AI применяется в гидравлических цилиндрах, где требуется надежная герметизация штока, плавный ход и защита манжеты от выдавливания при высоком давлении. Профиль устанавливается в крышку гидроцилиндра и работает по поверхности штока при возвратно-поступательном движении.
Конструкция TTI-L/AI объединяет особенности двух исполнений: дополнительную динамическую кромку от профиля TTI-L и антиэкструзионное кольцо от исполнения AI. За счет этого уплотнение подходит для более тяжелых режимов, чем стандартная одинарная штоковая манжета.
Вторая динамическая кромка помогает удерживать тонкую масляную пленку между рабочими зонами. Это снижает трение, уменьшает риск stick-slip эффекта, делает движение штока более равномерным и помогает продлить ресурс уплотнительного узла.
Антиэкструзионное кольцо из POM воспринимает нагрузку в зоне монтажного зазора и препятствует выдавливанию полиуретановой части манжеты. Такая защита особенно важна при пульсациях давления, увеличенных зазорах, тяжелой технике и гидроцилиндрах с высокими рабочими нагрузками.
При подборе TTI-L/AI важно учитывать размеры d × D × H, материал PU / POM, давление, скорость, температуру, состояние поверхности штока, рабочий зазор и характер нагрузки. Неправильный выбор усиленной штоковой манжеты может привести к утечке масла, повреждению кромок или выдавливанию профиля в зазор.
Технические характеристики TTI-L/AI
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры высокого давления, спецтехника, прессы, мобильная и промышленная гидравлика, узлы с пульсациями давления |
Преимущества уплотнения TTI-L/AI
- две динамические кромки повышают стабильность герметизации штока
- масляная пленка между кромками снижает трение и износ
- уменьшается риск stick-slip эффекта при движении штока
- антиэкструзионное кольцо защищает манжету от выдавливания в зазор
- подходит для высокого давления, пульсаций и тяжелых условий эксплуатации
- PU обеспечивает износостойкость, а POM усиливает профиль в зоне зазора
- увеличивает ресурс штокового узла в нагруженных гидроцилиндрах
Профили и аналоги
Обозначения профилей в группе TTI/L/AI. Для замены сопоставьте размеры, материал и исполнение.
