Уплотнение штока 25-35-7,3/8 RSB PU
Код товара: УП-00115277 · Артикул: RSB 025-035
Параметры изделия
- Профиль
- RSB
- ЕТО
- TTX
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- ARTIC
- d, мм
- 25
- D, мм
- 35
- H, мм
- 7,3
- L, мм
- 8
Описание изделия
Уплотнение штока 25-35-7,3/8 RSB PU. Изделие относится к группе TTX и имеет профиль RSB.
TTX — штоковое гидравлическое уплотнение и полиуретановая манжета штока для нагруженных гидроцилиндров, предназначенная для удержания рабочей жидкости, герметизации штока и стабильной работы уплотнительного узла при высоком давлении.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

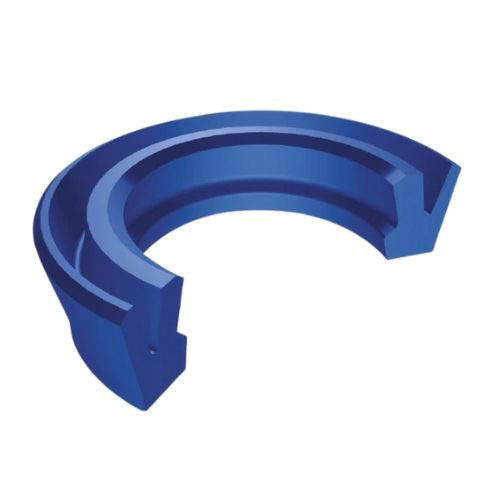

Описание штокового уплотнения TTX
Штоковое уплотнение TTX применяется в гидроцилиндрах строительной, горной, дорожной, промышленной и мобильной техники, где требуется надежная герметизация штока при возвратно-поступательном движении. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока, удерживая рабочую жидкость внутри гидравлической системы.
Профиль TTX относится к полиуретановым штоковым манжетам для нагруженных узлов. Такая гидравлическая манжета рассчитана на интенсивную работу, повышенное давление и эксплуатацию в условиях, где обычные резиновые уплотнения могут быстрее терять форму, изнашиваться или пропускать масло через зону штока.
По рабочей логике TTX близок к исполнению TTX/S: профиль применяется в тяжелых условиях, обеспечивает плотный контакт рабочей кромки со штоком и помогает снижать риск утечек. При этом стандартный TTX не имеет отдельного антиэкструзионного кольца, поэтому его используют там, где рабочий зазор и давление не требуют дополнительной защиты от выдавливания.
Полиуретановая структура обеспечивает хорошую износостойкость, упругость и устойчивость к динамическим нагрузкам. Уплотнительная манжета TTX сохраняет стабильную работу в посадочном месте и подходит для гидроцилиндров прессов, кранов, спецтехники, подъемного оборудования и промышленной гидравлики.

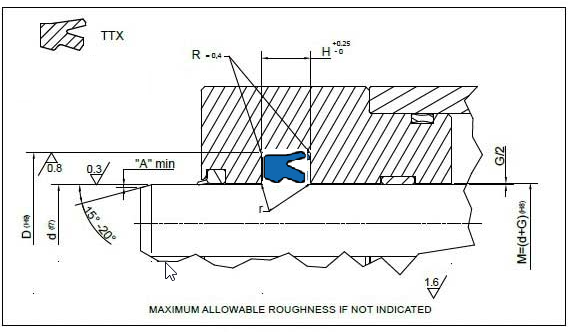

При подборе TTX важно учитывать размеры d × D × H, состояние поверхности штока, давление, температуру, рабочую жидкость, величину зазора и совместимость с направляющими элементами. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры тяжелой техники, прессы, краны, мобильная и промышленная гидравлика |
Преимущества уплотнения TTX
- полиуретановая штоковая манжета для нагруженных гидроцилиндров
- надежная герметизация штока при возвратно-поступательном движении
- подходит для тяжелой техники, прессов, кранов и мобильной гидравлики
- полиуретан обеспечивает устойчивость к истиранию и динамическим нагрузкам
- стабильный контакт рабочей кромки со штоком при движении цилиндра
- простая установка в посадочную канавку без дополнительного защитного кольца
- применяется там, где не требуется усиленная защита от выдавливания
Профили и аналоги
Обозначения профилей в группе TTX. Для замены сопоставьте размеры, материал и исполнение.
