Уплотнение штока 25-31,2-4,8 MA PTFE/CARBON
Код товара: УП-00114703 · Артикул: MA 43 PTFE CARIC CARB
Параметры изделия
- Профиль
- MA
- ЕТО
- MA43 CHARGED
- Назначение
- Гидравлика
- Материал
- PTFE/CARBON
- d, мм
- 25
- D, мм
- 31,2
- H, мм
- 4,8
- L, мм
- 4,8
Описание изделия
Уплотнение штока 25-31,2-4,8 MA PTFE/CARBON. Изделие относится к группе MA43 CHARGED и имеет профиль MA.
MA43 — пружинно-энергизированное штоковое уплотнение и PTFE-манжета штока с меандровой металлической пружиной, предназначенная для агрессивных сред, нефтехимической отрасли, газового оборудования, вакуумных систем и высокотемпературных режимов.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения MA43
Штоковое уплотнение MA43 применяется в узлах, где обычные эластомерные манжеты не подходят по температуре, химической стойкости или стабильности поджима. Профиль относится к пружинно-энергизированным уплотнениям и используется для герметизации штока при возвратно-поступательном движении, а также в газовых, вакуумных и химически нагруженных системах.

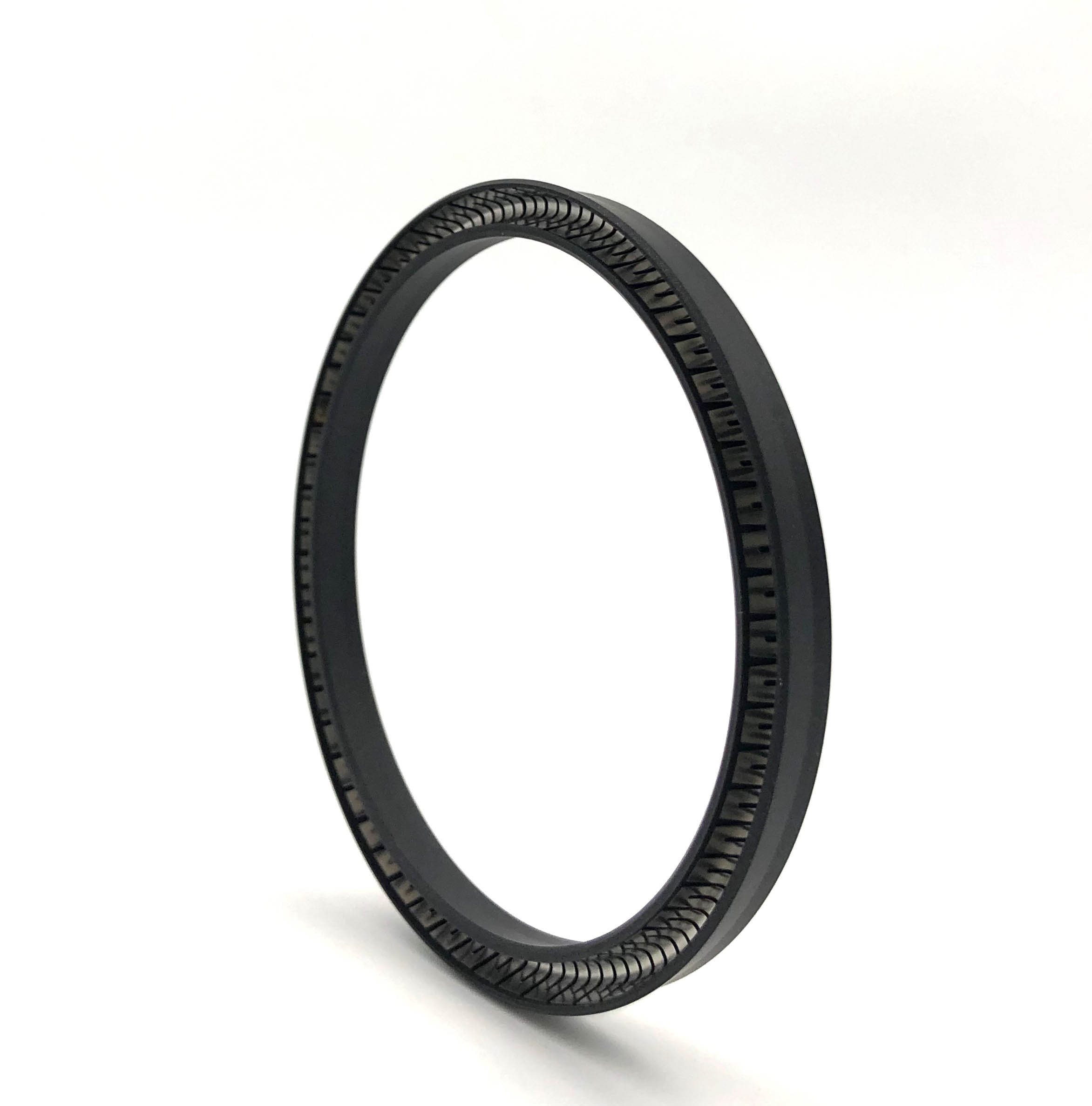

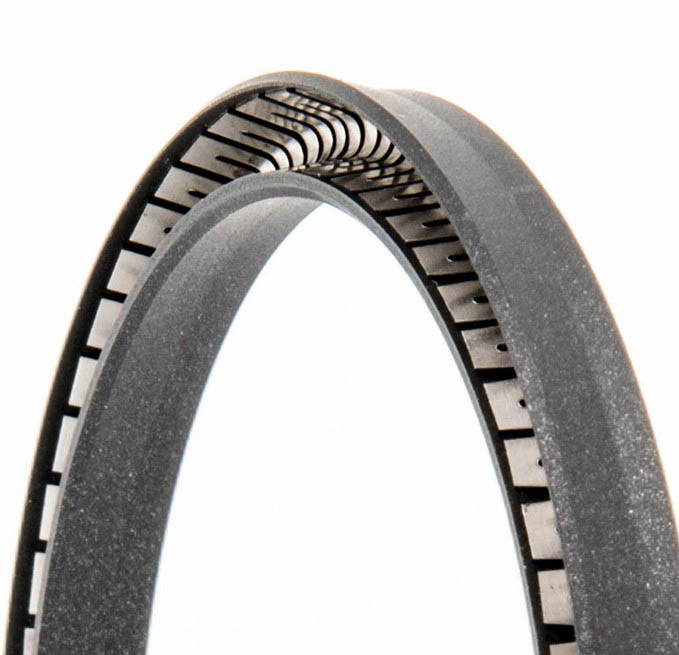

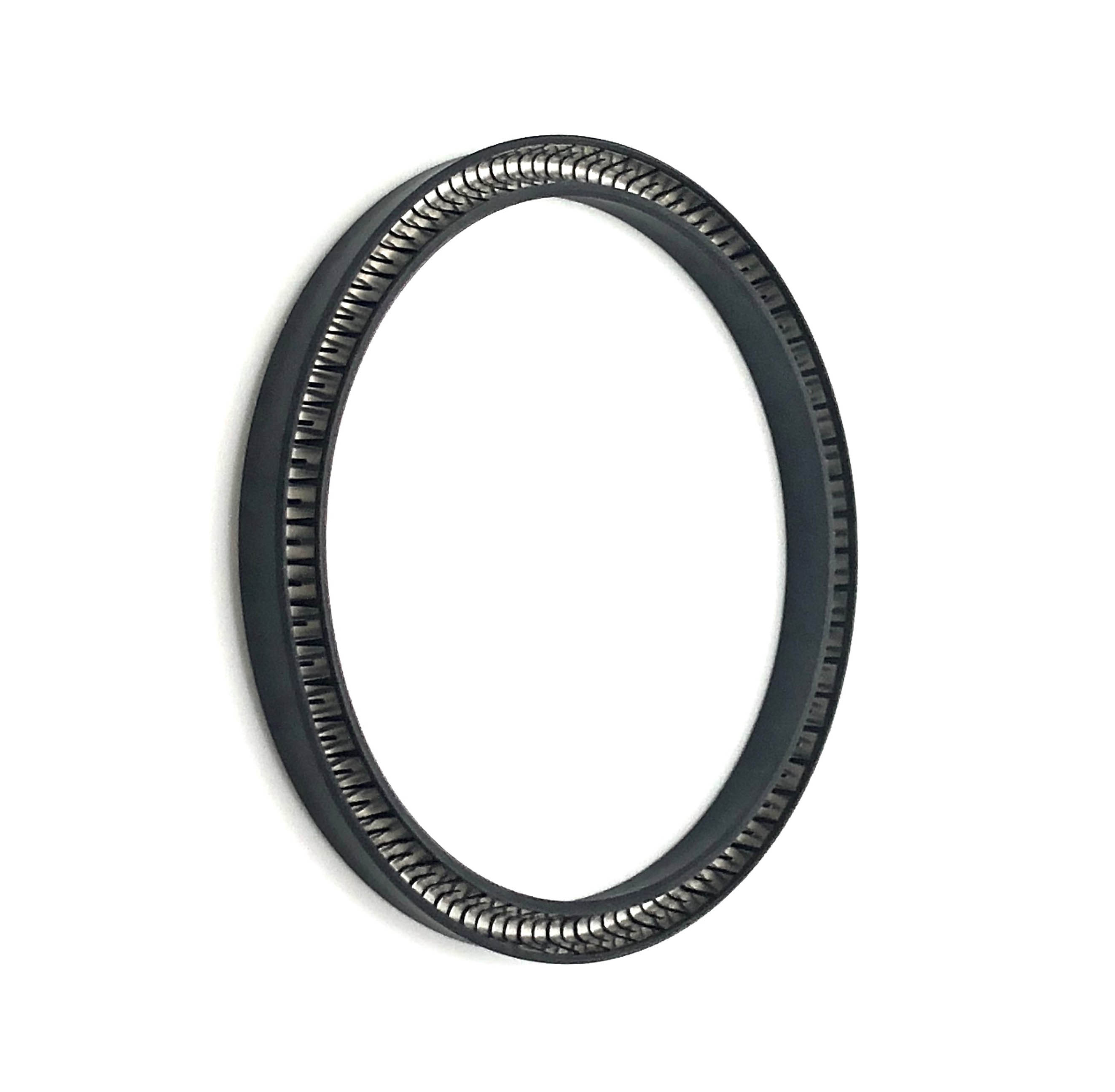

Конструкция MA43 включает корпус из PTFE с наполнителями и внутренний энергизатор в виде металлической меандровой пружины. Пружина создает постоянное усилие поджима рабочей кромки к штоку даже при отсутствии давления, поэтому уплотнение сохраняет контакт в режимах запуска, низкого давления, вакуума и переменной нагрузки.
PTFE-часть обеспечивает низкий коэффициент трения, химическую стойкость и стабильную работу в широком температурном диапазоне. Наполнители, включая углерод, повышают износостойкость и помогают адаптировать манжету под тяжелые условия эксплуатации, агрессивные жидкости, газы и специальные рабочие среды.
Металлическая пружина компенсирует износ рабочей кромки, температурные деформации и изменение посадочных условий. Благодаря этому MA43 подходит для нефтехимии, химической промышленности, энергетики, газового оборудования, вакуумных систем и узлов, где важна герметичность при экстремальной температуре или агрессивной среде.
При подборе MA43 важно учитывать размеры d × D × H, материал PTFE-компаунда, тип и материал пружины, рабочую среду, температуру, давление, скорость, состояние поверхности штока и требования к герметичности. Неправильно подобранная пружинно-энергизированная манжета может дать повышенную утечку, нестабильный поджим или ускоренный износ рабочей кромки.
Технические характеристики PTFE-манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Carbon / Metal spring | до 15 м/с | -150°C…+250°C, до +260°C в специальном исполнении | до 35 МПа / 350 bar | нефтехимия, химическая промышленность, газовое оборудование, вакуумные системы, высокотемпературные узлы |
Преимущества уплотнения MA43
- пружинно-энергизированная PTFE-манжета для сложных рабочих сред
- меандровая пружина обеспечивает поджим рабочей кромки даже без давления
- PTFE с наполнителями устойчив к агрессивным химическим средам
- низкий коэффициент трения при динамической работе штока
- широкий температурный диапазон эксплуатации
- компенсация износа, температурных деформаций и изменения посадочных условий
- подходит для нефтехимии, газового оборудования, вакуума и специальных систем
Профили и аналоги
Обозначения профилей в группе MA43 CHARGED. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение штока 25-31,2-4,8 HC021 PTFE/CARBONHC021 · PTFE/CARBON | HC021- 25,0-102-A-15Код: УП-00114661 | 25 | 31,2 | 4,8 | 4,8 | По запросу | Срок уточним | ||
| Уплотнение штока 25-31,2-4,8 HC021 PTFE/CARBON (2)HC021 · PTFE/CARBON | HC021- 25,0-032-A-15Код: УП-00114704 | 25 | 31,2 | 4,8 | 4,8 | 3 113,44 ₽Опт / шт 5 189,07 ₽Розница / шт | Срок уточним |
