Уплотнение поршня 95-85-8,5/9,5 TTE PU (3)
Код товара: УП-00152734 · Артикул: TTE 095-85/2/AE
Параметры изделия
- Профиль
- TTE
- ЕТО
- TTE/AE
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- GUARNITEC SRL
- d, мм
- 85
- D, мм
- 95
- H, мм
- 8,5
- L, мм
- 9,5
Описание изделия
Уплотнение поршня 95-85-8,5/9,5 TTE PU (3). Изделие относится к группе TTE/AE и имеет профиль TTE.
TTE/AE — модифицированное одностороннее поршневое уплотнение воротникового типа на базе профиля TTE, дополненное антиэкструзионным кольцом для работы при повышенных нагрузках и давлениях.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения TTE/AE

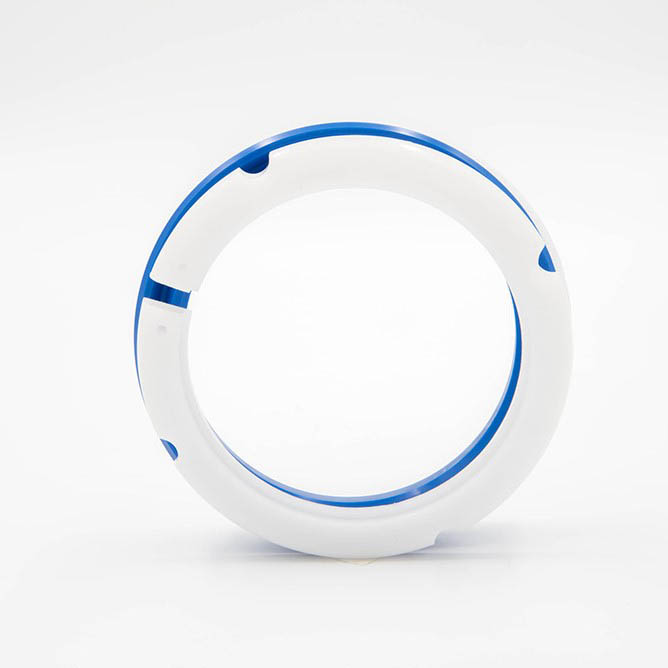

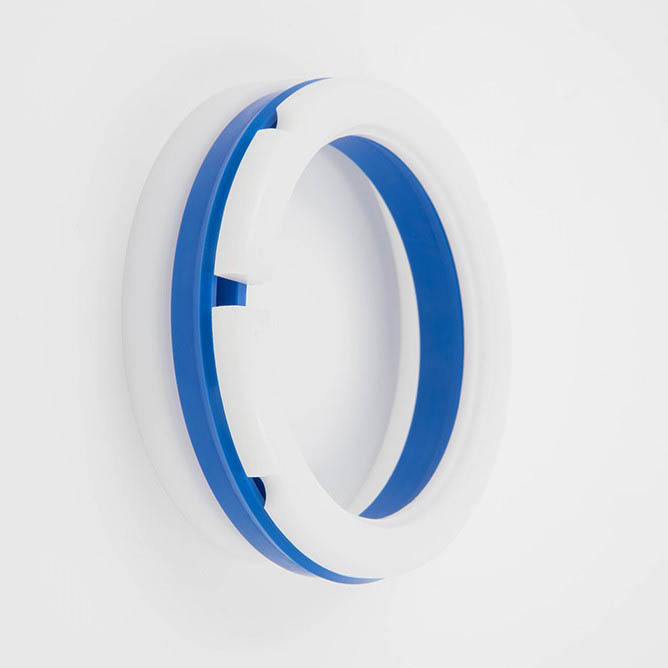

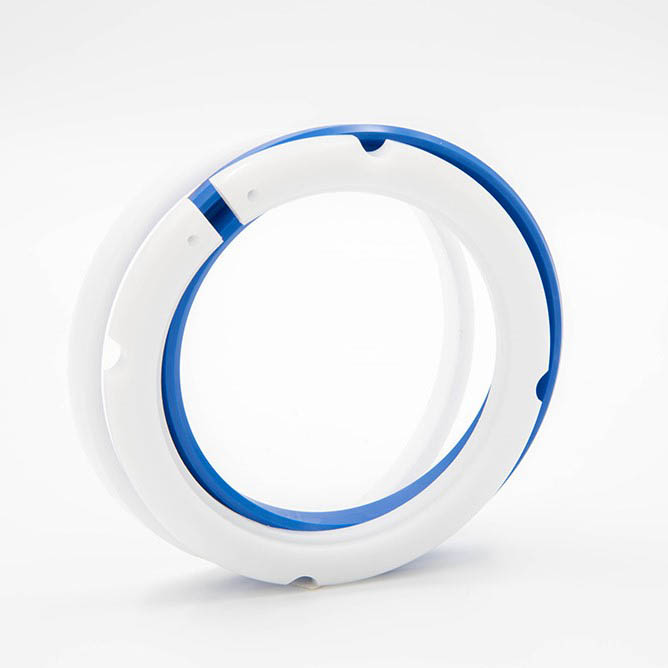

Поршневое уплотнение TTE/AE применяется в гидроцилиндрах одностороннего действия и конструктивно представляет собой доработанную версию профиля TTE. Основу уплотнения составляет асимметричная полиуретановая манжета воротникового типа, обеспечивающая стабильное динамическое и статическое уплотнение в гидравлических системах.

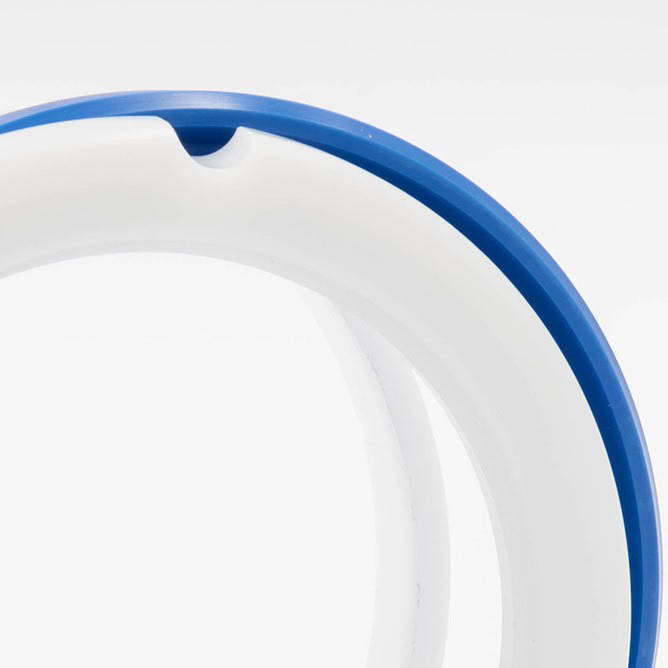

Главной особенностью TTE/AE является наличие дополнительного антиэкструзионного кольца из POM, установленного в зоне повышенной нагрузки. Противовыдавливающее кольцо ограничивает деформацию рабочей кромки и предотвращает разрушение манжеты при высоком давлении, ударных нагрузках и увеличенных монтажных зазорах.
Асимметричная геометрия профиля позволяет разделить зоны статического и динамического контакта. Внутренняя часть обеспечивает надежное удержание давления, а наружная рабочая кромка формирует стабильную герметизацию в процессе движения поршня. Такое исполнение повышает ресурс уплотнения и делает профиль TTE/AE эффективным решением для тяжелой промышленной гидравлики.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 50 МПа / 500 bar | гидроцилиндры высокого давления, тяжелая гидравлика, прессы, промышленное оборудование |
Преимущества уплотнения TTE/AE
- модифицированная версия профиля TTE для более высоких нагрузок
- антиэкструзионное кольцо защищает манжету от выдавливания в зазор
- асимметричная геометрия обеспечивает эффективное статическое и динамическое уплотнение
- полиуретановая манжета отличается высокой стойкостью к истиранию
- стабильная работа при повышенных давлениях и ударных нагрузках
- увеличенный ресурс уплотнительного узла в тяжелых гидравлических системах
Профили и аналоги
Обозначения профилей в группе TTE/AE. Для замены сопоставьте размеры, материал и исполнение.
