Уплотнение поршня 95-75-16 SAARR
Код товара: УП-00048765
Параметры изделия
- Профиль
- SAARR
- ЕТО
- TTE/AE/KR
- Назначение
- Гидравлика
- d, мм
- 75
- D, мм
- 95
- H, мм
- 16
Описание изделия
Уплотнение поршня 95-75-16 SAARR. Изделие относится к группе TTE/AE/KR и имеет профиль SAARR.
TTE/AE/KR — расширенная версия уплотнения TTE/AE со стопорным пластиковым кольцом для установки в открытые канавки и защиты уплотнительного узла при высоких нагрузках.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения TTE/AE/KR

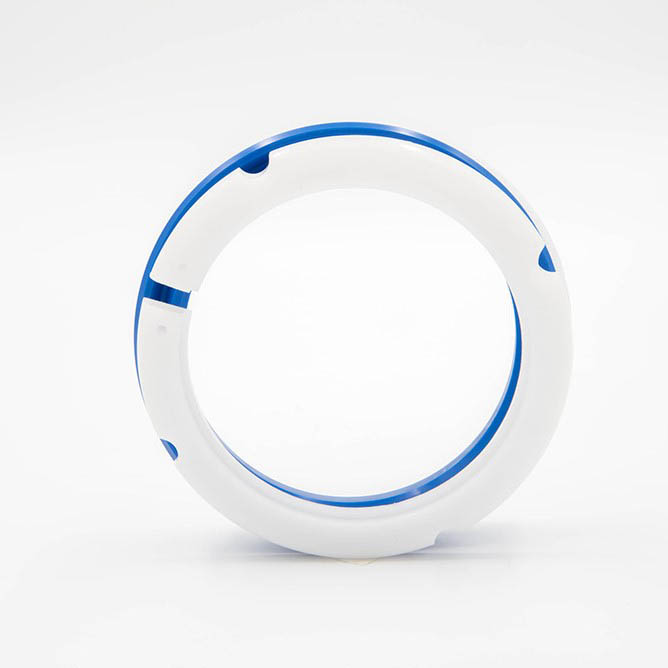

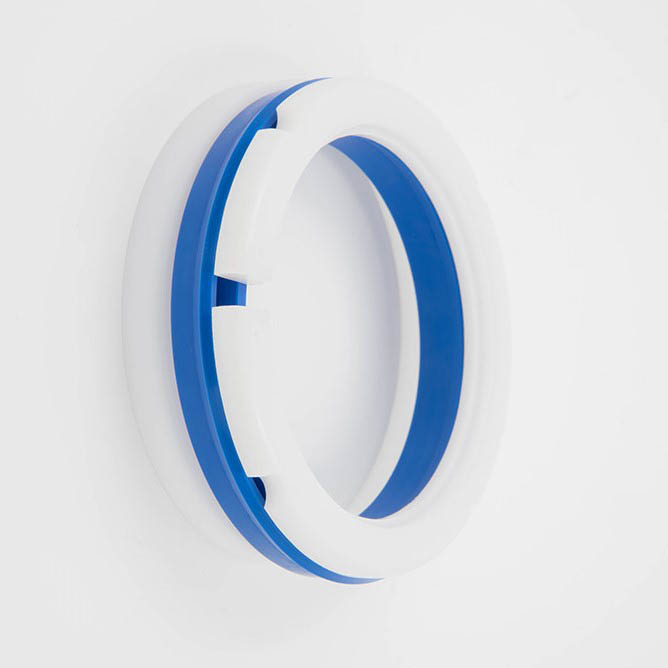

Поршневое уплотнение TTE/AE/KR разработано на базе профиля TTE/AE и применяется в гидроцилиндрах одностороннего действия, работающих при высоком давлении и интенсивных динамических нагрузках. Конструкция сочетает полиуретановую воротниковую манжету, антиэкструзионное кольцо и дополнительный стопорный элемент из термопластика.
Основной рабочий профиль обеспечивает эффективное динамическое и статическое уплотнение благодаря асимметричной геометрии рабочих кромок. Антиэкструзионное кольцо ограничивает деформацию полиуретановой манжеты и предотвращает ее выдавливание в монтажный зазор при повышенных давлениях.

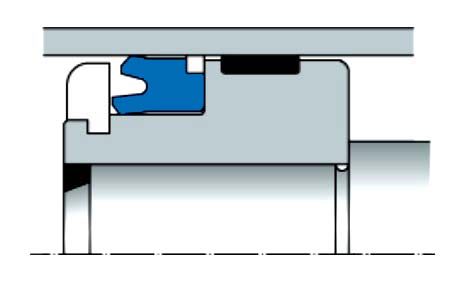

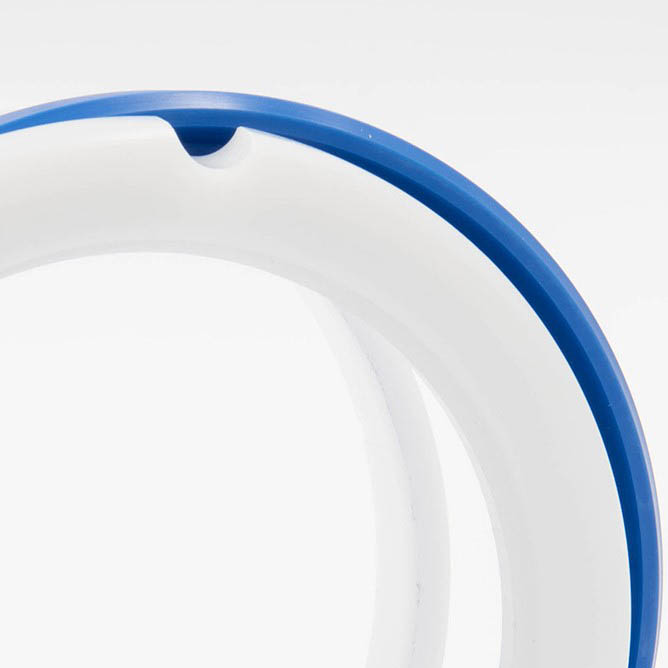

Главная особенность исполнения KR заключается в наличии стопорного пластикового кольца, позволяющего устанавливать уплотнение в открытые канавки. Такое решение упрощает монтаж в составных и разъемных поршнях, улучшает фиксацию уплотнения в посадочном месте и повышает надежность работы узла при вибрациях и ударных нагрузках.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 50 МПа / 500 bar | разъемные поршни, открытые канавки, тяжелая гидравлика, гидроцилиндры высокого давления |
Преимущества уплотнения TTE/AE/KR
- модифицированная версия TTE/AE для установки в открытые канавки
- стопорное кольцо обеспечивает надежную фиксацию уплотнения в посадке
- антиэкструзионный элемент защищает манжету от выдавливания
- асимметричная геометрия улучшает динамическое и статическое уплотнение
- подходит для разъемных и составных поршней гидроцилиндров
- устойчиво работает при высоких давлениях и ударных нагрузках
Профили и аналоги
Обозначения профилей в группе TTE/AE/KR. Для замены сопоставьте размеры, материал и исполнение.
