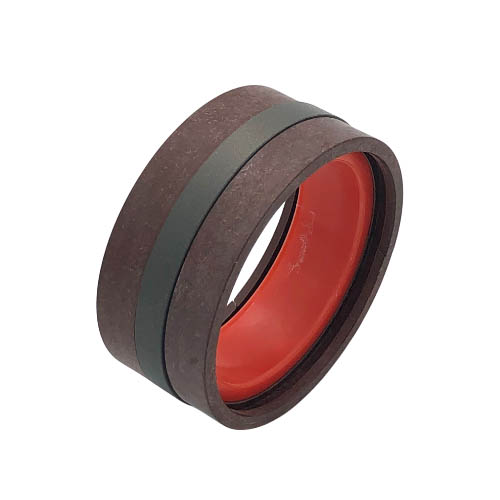

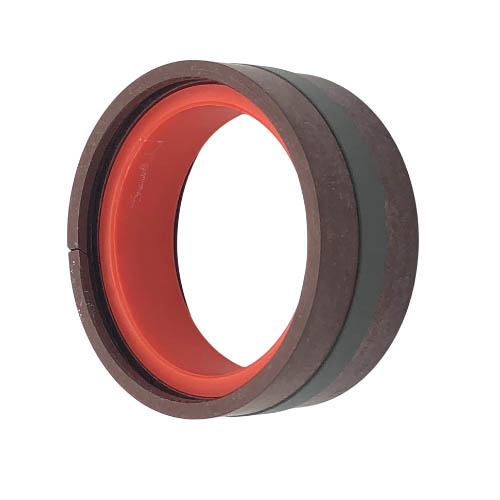

Уплотнение поршня 75-59-32 GKD
Код товара: УП-00048639
Параметры изделия
- Профиль
- GKD
- ЕТО
- GKD
- Назначение
- Гидравлика
- Производитель
- HUNGER DICHTUNGEN
- d, мм
- 59
- D, мм
- 75
- H, мм
- 20,5
- L, мм
- 32
Описание изделия
Уплотнение поршня 75-59-32 GKD. Изделие относится к группе GKD и имеет профиль GKD.
GKD — поршневое уплотнение Hunger для гидроцилиндров двойного действия с PTFE-бронзовым скользящим элементом и П-образными направляющими кольцами, рассчитанное на тяжелые условия эксплуатации.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения GKD
Поршневое уплотнение GKD разработано немецкой компанией Hunger для гидроцилиндров двустороннего действия, работающих при высоких нагрузках и интенсивных циклических режимах. Профиль ориентирован на тяжелую мобильную и промышленную гидравлику, где требуется высокая надежность, длительный ресурс и стабильная работа уплотнительного узла.
В конструкции используются полимерные материалы высокого качества с повышенной стойкостью к износу, деформации и механическим нагрузкам. По сравнению со многими аналогами немецкие инженеры Hunger закладывают в профиль значительный запас прочности, благодаря чему уплотнение хорошо переносит продолжительную эксплуатацию в строительной, горнодобывающей, сельскохозяйственной и промышленной технике.
Конструктивно GKD является более простой версией GD1000K. Основное отличие заключается в отсутствии дополнительного поджимного эластомерного элемента. Герметизация формируется за счет полиуретанового уплотняющего кольца и PTFE-бронзового скользящего элемента, который обеспечивает низкое трение, высокую стойкость к истиранию и стабильную работу при скоростях до 1 м/с.

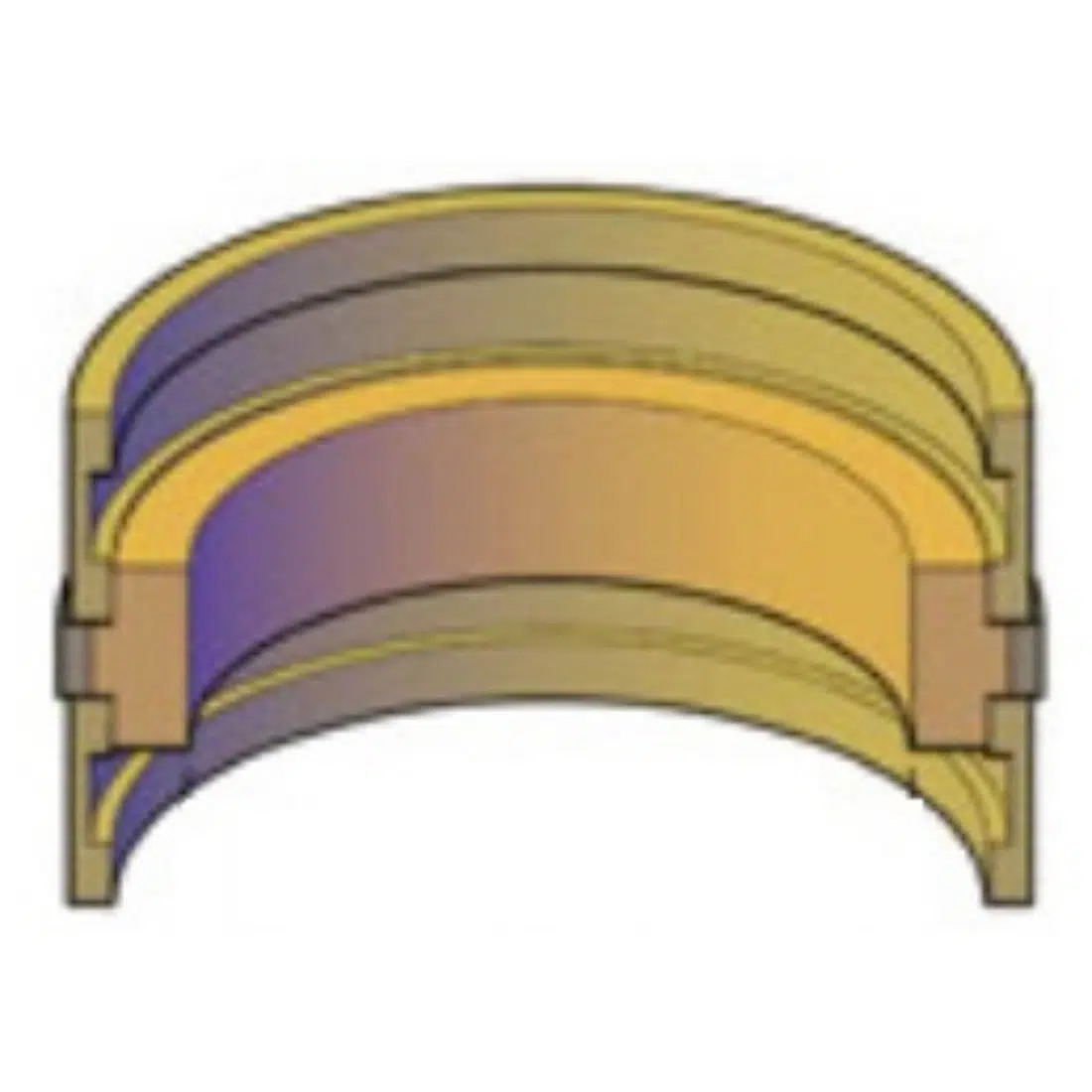

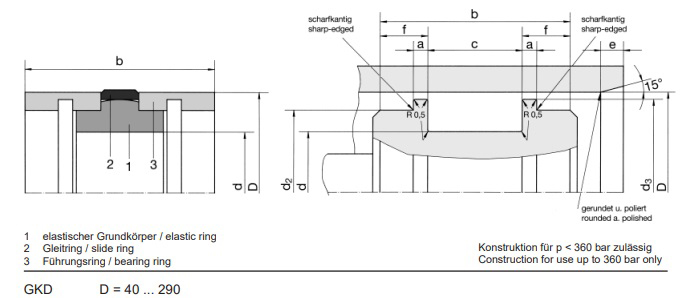

Направляющие элементы выполнены в виде П-образного профиля и устанавливаются непосредственно в подготовленную посадочную зону поршня. Такая схема позволяет уменьшить размеры посадочного пространства, упростить проектирование цилиндров и снизить общие габариты поршневого узла без потери устойчивости к нагрузкам и экструзии.
Боковые опорные элементы воспринимают давление и предотвращают выдавливание скользящего кольца в рабочий зазор. Благодаря сочетанию полиуретана, PTFE-бронзы и направляющих элементов уплотнение обеспечивает стабильную герметизацию, минимальное трение и высокий ресурс даже в тяжелых условиях эксплуатации.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM / PTFE Bronze | до 1 м/с | -35°C…+100°C | до 36 МПа / 360 bar | строительная техника, мобильная гидравлика, промышленные гидроцилиндры, тяжелые условия эксплуатации |
Преимущества уплотнения GKD
- разработано Hunger для тяжелых гидравлических режимов эксплуатации
- PTFE-бронзовый скользящий элемент обеспечивает низкое трение и высокую износостойкость
- упрощенная конструкция относительно GD1000K без дополнительного поджимного эластомера
- П-образные направляющие элементы позволяют экономить место в конструкции поршня
- высокая устойчивость к экструзии и механическим нагрузкам
- увеличенный ресурс при работе в мобильной и промышленной гидравлике
Профили и аналоги
Обозначения профилей в группе GKD. Для замены сопоставьте размеры, материал и исполнение.
