Уплотнение поршня 75-12-30 K26 NBR/METAL
Код товара: УП-00103584 · Артикул: K26 075 PDE PD
Параметры изделия
- Профиль
- K26
- ЕТО
- PDE PD
- Назначение
- Гидравлика
- Материал
- NBR/METAL
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 12
- D, мм
- 75
- H, мм
- 30
Описание изделия
Уплотнение поршня 75-12-30 K26 NBR/METAL. Изделие относится к группе PDE PD и имеет профиль K26.
PDE PD — монолитное поршневое уплотнение двойного действия, совмещающее функции поршня и уплотнительного элемента в одной конструкции.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения PDE PD
Профиль PDE PD изначально разрабатывался как пневматическое уплотнение для готовых поршней малых и средних размеров. Конструкция позволяла быстро заменять изношенный поршневой элемент без изготовления отдельного металлического поршня и установки классических уплотнений. По своей сути PDE PD одновременно выполняет функцию и поршня, и уплотнения.

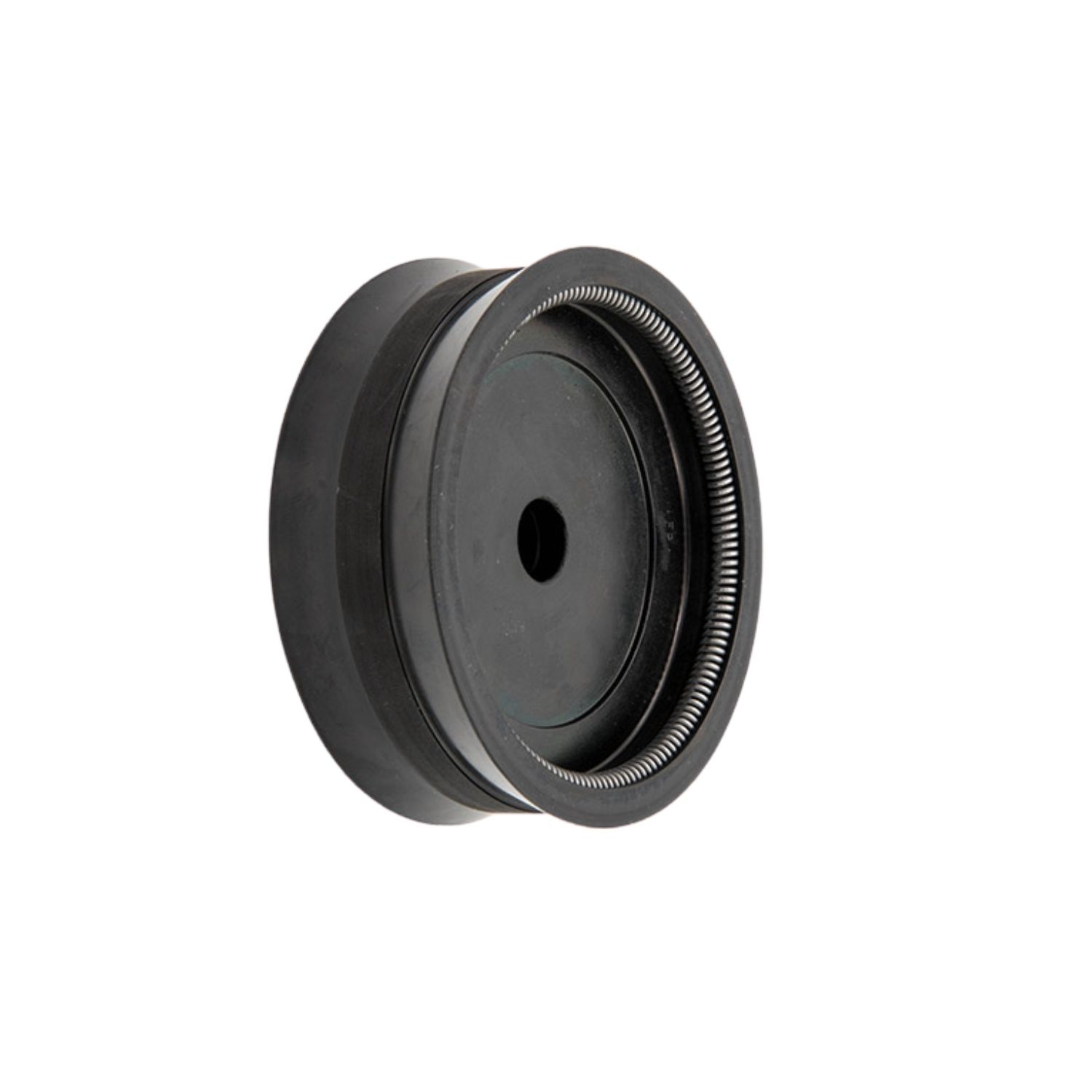

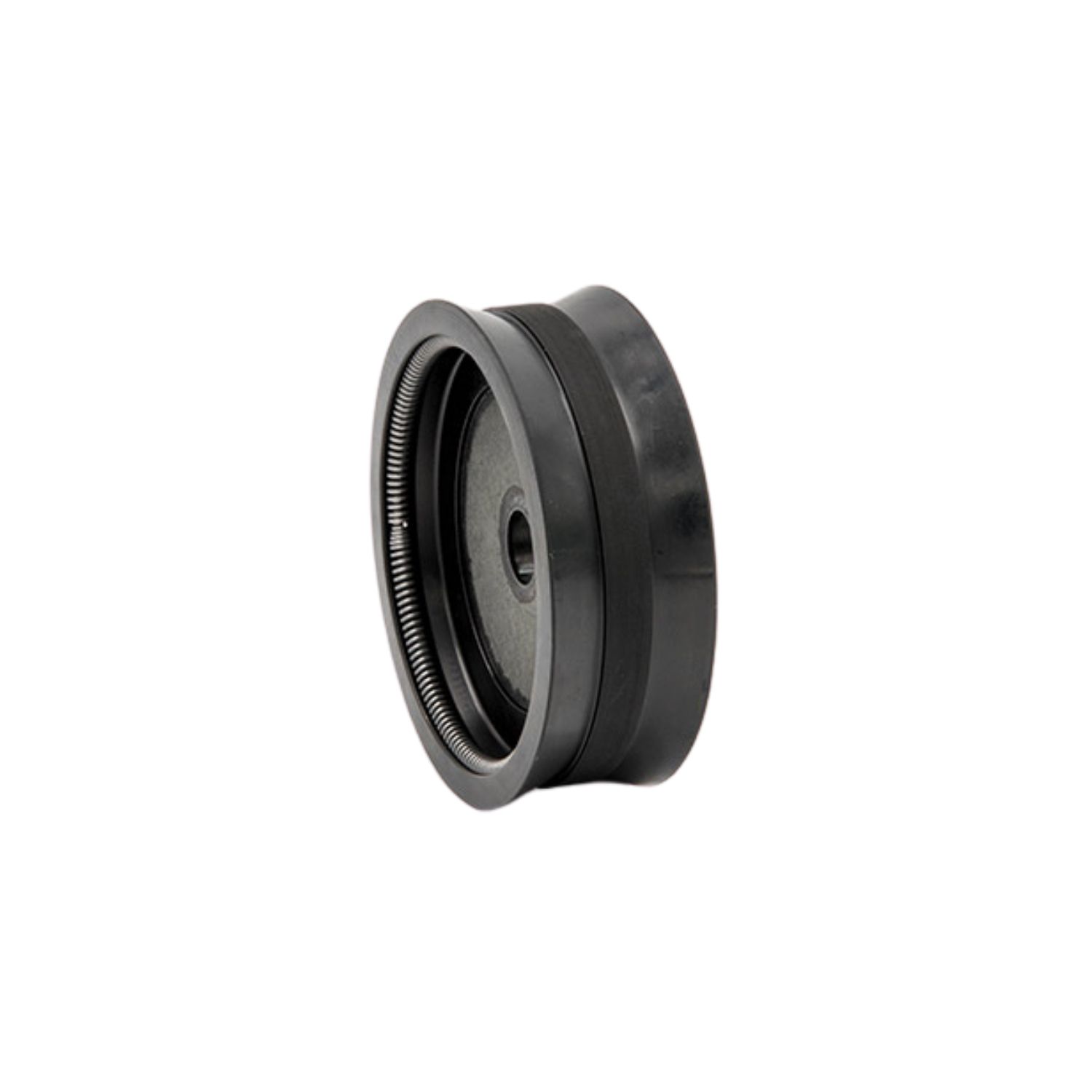

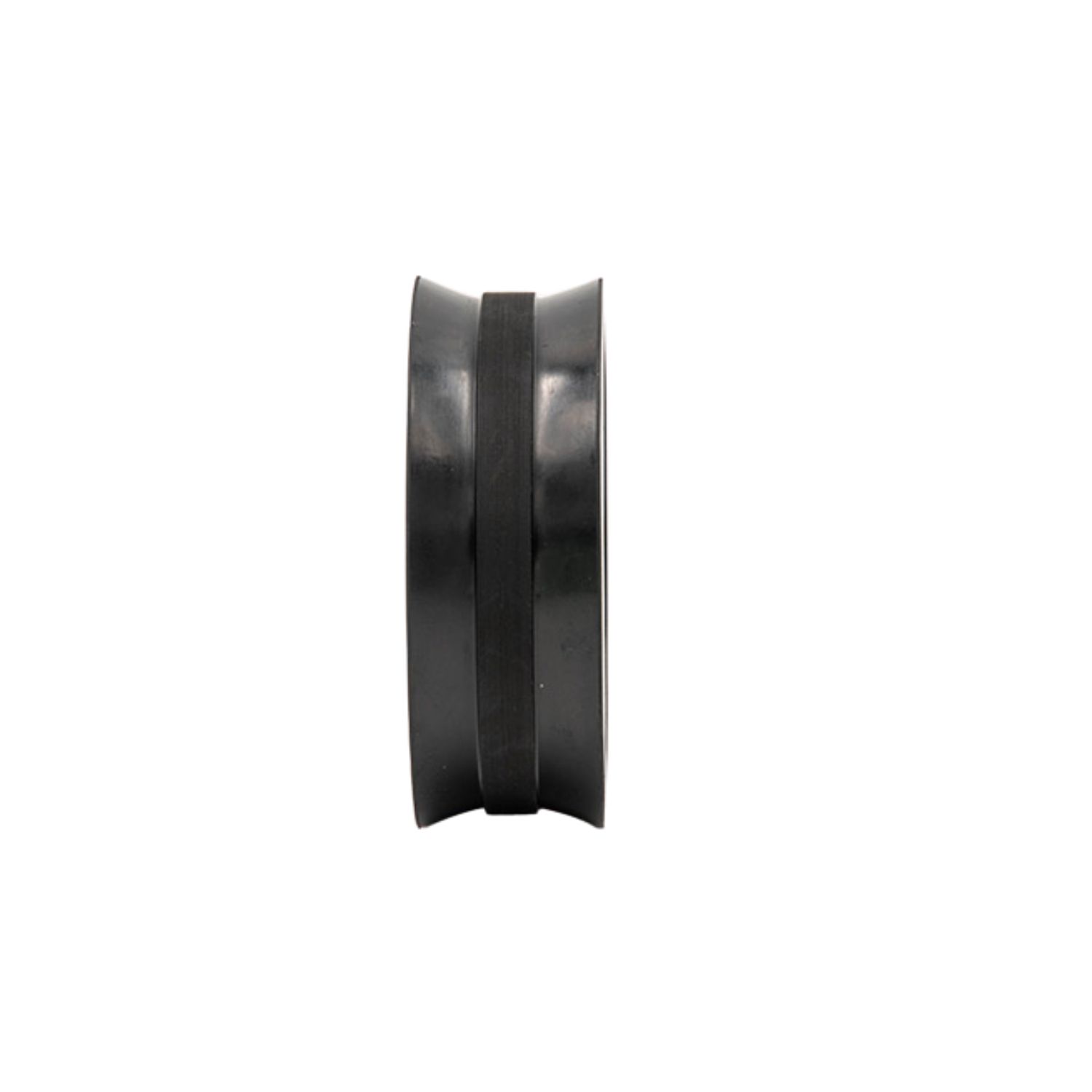

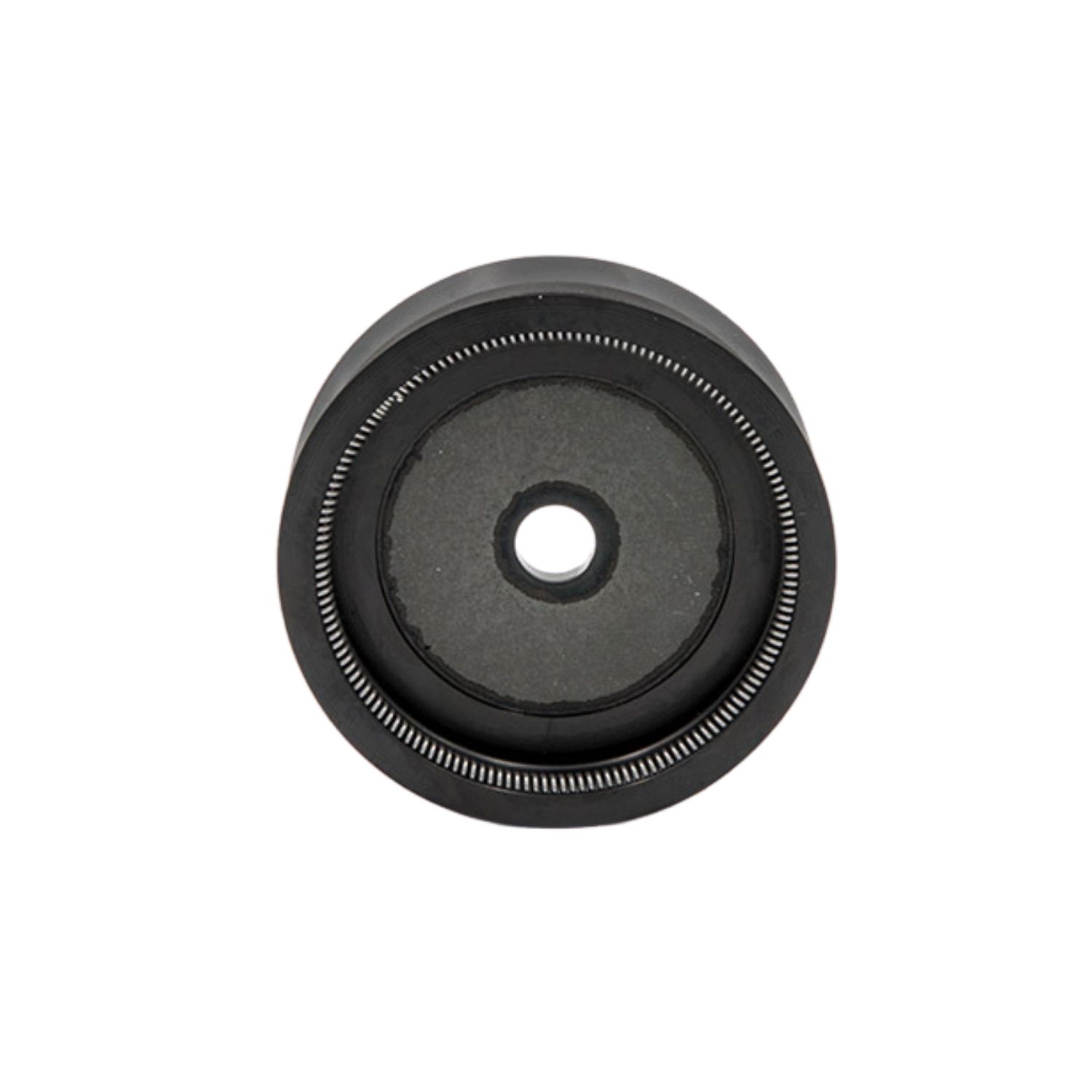

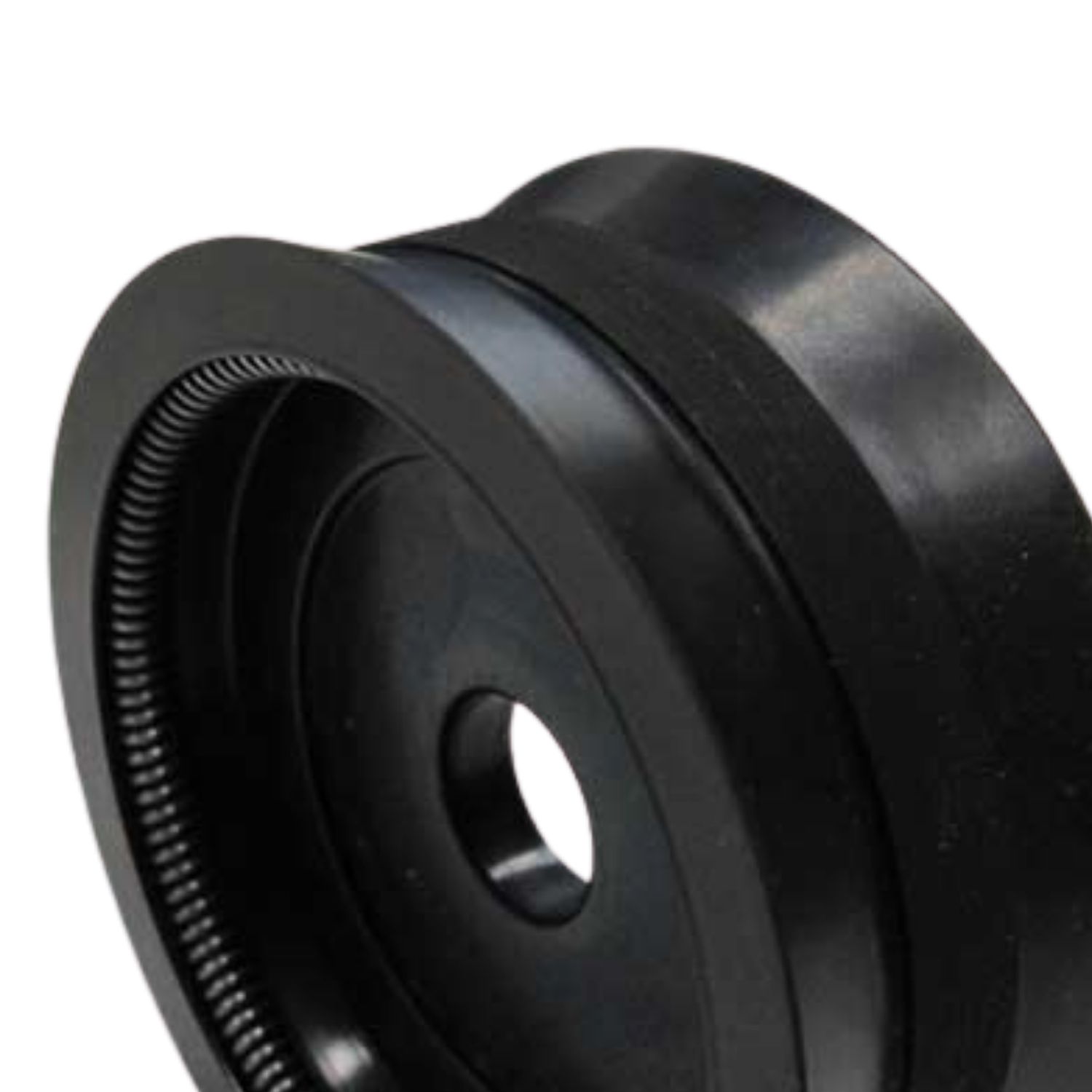

Конструкция профиля состоит из эластомерной рабочей части и металлического армирующего элемента. Металлическая основа обеспечивает жесткость конструкции и стабильную геометрию при возвратно-поступательном движении, а резиновая часть формирует уплотняющие кромки и контакт с рабочей поверхностью цилиндра.
Такое техническое решение получило широкое распространение в европейской пневматике и особенно активно продвигалось компаниями Simrit, Freudenberg и Merkel. Моноблочная конструкция значительно упрощала обслуживание цилиндров и сокращала время ремонта оборудования.
Позднее профиль PDE PD начали адаптировать и для гидравлических систем. При переходе в гидравлику появилась необходимость увеличения стабильности контакта уплотняющих кромок при изменении давления. Именно поэтому конструкция была дополнена металлическими тороидальными распорными пружинами, которые создают дополнительный разжим и поддерживают постоянное контактное усилие.
Благодаря этому PDE PD смог занять отдельную нишу между классическими пневматическими поршнями и компактными гидравлическими уплотнениями. Профиль применяется в цилиндрах небольших размеров, компактных исполнительных механизмах и специализированных системах, где важна простота конструкции и высокая ремонтопригодность.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Metal | до 0.5 м/с | -25°C…+100°C | до 4 МПа / 40 bar | пневматические цилиндры, компактные исполнительные механизмы |
| FKM / Metal | до 0.5 м/с | -20°C…+200°C | до 4 МПа / 40 bar | высокотемпературные среды и специальные рабочие жидкости |
Преимущества уплотнения PDE PD
- моноблочная конструкция объединяет поршень и уплотнение
- быстрая замена готового поршневого элемента
- металлическое армирование повышает жесткость профиля
- тороидальные распорные пружины обеспечивают дополнительный разжим
- стабильная работа при возвратно-поступательном движении
- широко применялось в европейской пневматике
- подходит для компактных цилиндров небольших размеров
Профили и аналоги
Обозначения профилей в группе PDE PD. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 75-12-30 K26 NBR/METAL (2)K26 · NBR/METAL · KASTAS SEALING TECHNOLOGIES EU | K26 075 PDE PD FKMКод: УП-00103585 | 12 | 75 | 30 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 75-12-30 TDUOH NBR/METALTDUOH · NBR/METAL · FREUDENBERG | TDUOH 11618Код: УП-00103583 | 12 | 75 | 30 | — | По запросу | Срок уточним |
