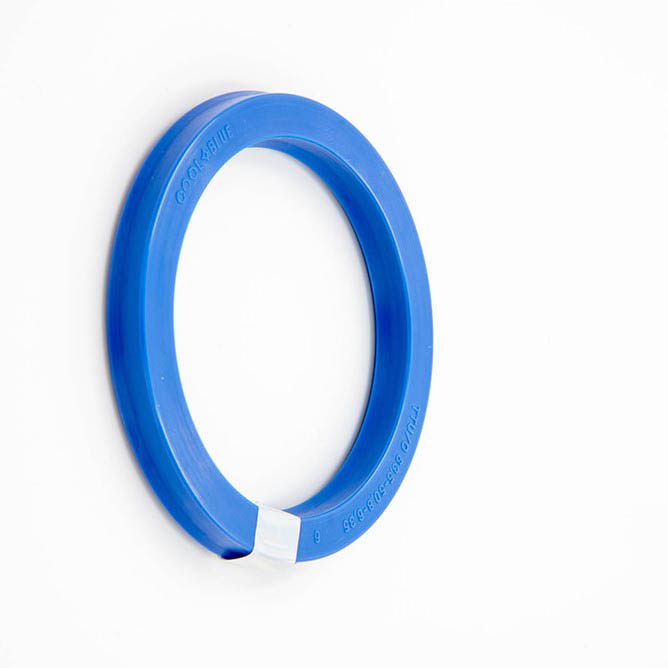

Уплотнение поршня 63,5-50,8-9,52 TTU/O PU/NBR
Код товара: УП-00135918 · Артикул: 10EUS+OR
Параметры изделия
- Профиль
- TTU/O
- ЕТО
- TTU/O
- Назначение
- Гидравлика
- Материал
- PU/NBR
- d, мм
- 50,8
- D, мм
- 63,5
- H, мм
- 9,52
Описание изделия
Уплотнение поршня 63,5-50,8-9,52 TTU/O PU/NBR. Изделие относится к группе TTU/O и имеет профиль TTU/O.

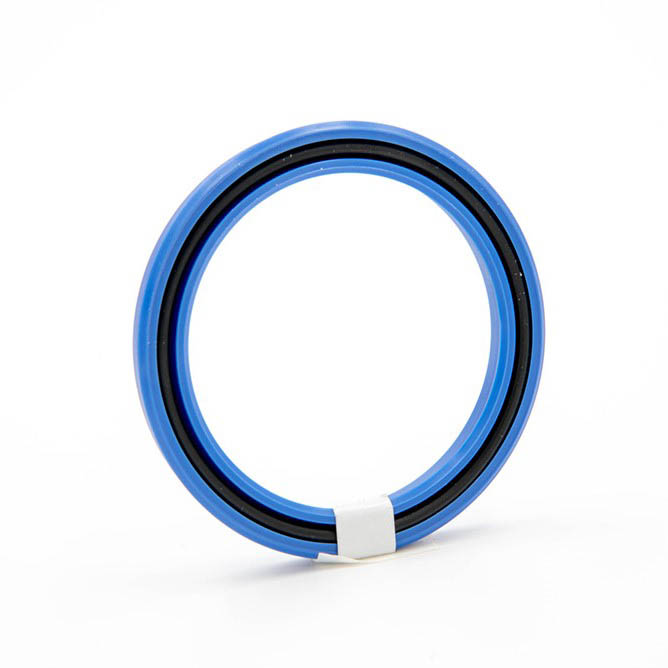

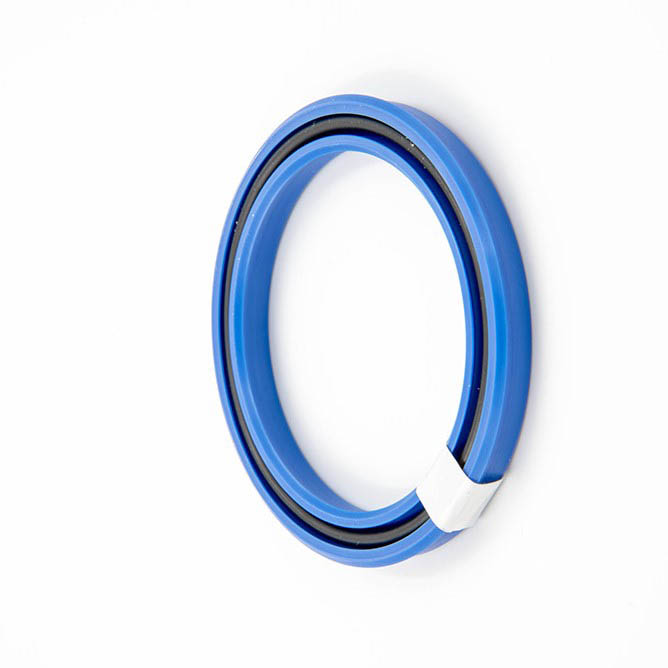

TTU/O — модифицированное U-образное уплотнение одностороннего действия со встроенным O-ring, обеспечивающим предварительный поджим и снижение микроперетечек.

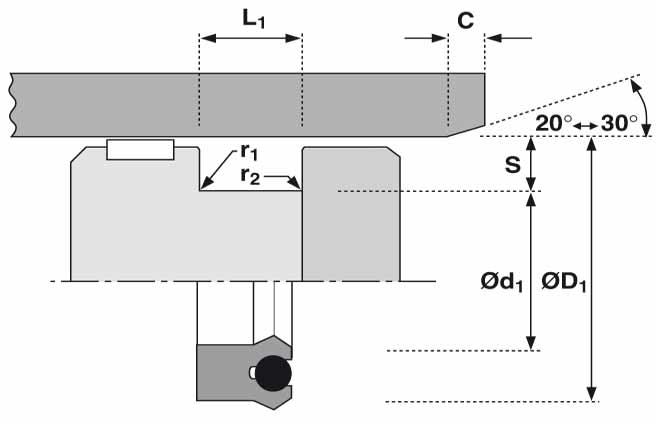

Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения TTU/O

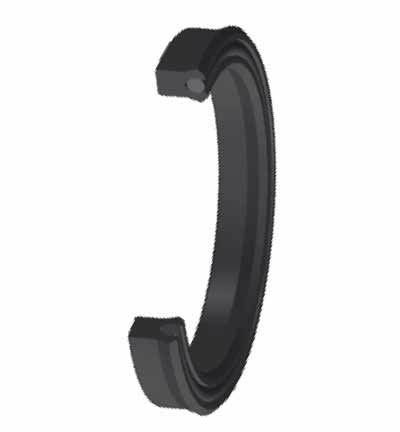

Уплотнение TTU/O является развитием классического профиля TTU и отличается наличием встроенного эластомерного кольца круглого сечения — O-ring. Дополнительный поджимной элемент создает предварительное радиальное усилие на рабочих кромках и позволяет улучшить герметизацию при низком давлении и в переходных режимах работы гидроцилиндра.
Главная задача такого решения — устранение микроперетечек по штоку или поршню, которые могут возникать у стандартных воротниковых уплотнений без предварительного поджима. Благодаря постоянному контактному усилию профиль TTU/O обеспечивает более стабильное прилегание рабочих губок к поверхности даже при минимальном давлении в системе.
Подобные профили особенно востребованы в гидроцилиндрах с частыми остановками, плавными перемещениями, длительным удержанием нагрузки и требованиями к минимальным внутренним утечкам. Конструкция сочетает полиуретановую манжету с эластомерным NBR-кольцом, которое одновременно выполняет функцию предварительного разжима и компенсации допусков.
При этом необходимо учитывать, что по эффективности самоуплотнения на очень высоких давлениях TTU/O может уступать классическим U-образным воротниковым манжетам без внутреннего O-ring. Часть деформации воспринимается поджимным элементом, поэтому гидродинамический эффект усиления рабочих губок выражен мягче, чем у стандартных воротниковых профилей.
Технические характеристики уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / NBR | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры с повышенными требованиями к герметичности, удержанию давления и снижению микроперетечек |
Преимущества уплотнения TTU/O
- встроенный O-ring обеспечивает предварительный поджим рабочих губок
- снижает риск микроперетечек по штоку и поршню
- улучшенная герметизация при низком давлении и плавных перемещениях
- стабильная работа при циклических нагрузках и длительном удержании давления
- универсальный профиль для применения в поршневых и штоковых узлах
- простая установка в стандартные посадочные канавки
Профили и аналоги
Обозначения профилей в группе TTU/O. Для замены сопоставьте размеры, материал и исполнение.
