Уплотнение поршня 50-38-20,5 TPD NBR+PU+POM
Код товара: УП-00126192 · Артикул: TPD 196149 050x038x20,50
Параметры изделия
- Профиль
- TPD
- ЕТО
- TPD
- Назначение
- Гидравлика
- Материал
- NBR+PU+POM
- Производитель
- GUARNITEC SRL
- d, мм
- 38
- D, мм
- 50
- H, мм
- 20,5
Описание изделия
Уплотнение поршня 50-38-20,5 TPD NBR+PU+POM. Изделие относится к группе TPD и имеет профиль TPD.
TPD — модификация профиля TPM с полиуретановым уплотняющим элементом и активирующим резиновым кольцом для стабильной герметизации в гидроцилиндрах двойного действия.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

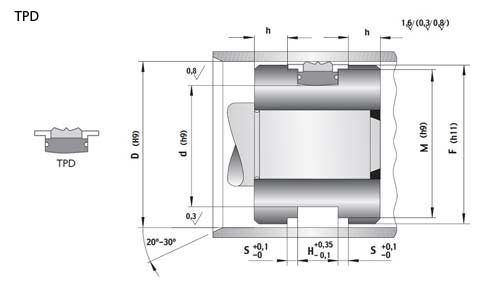

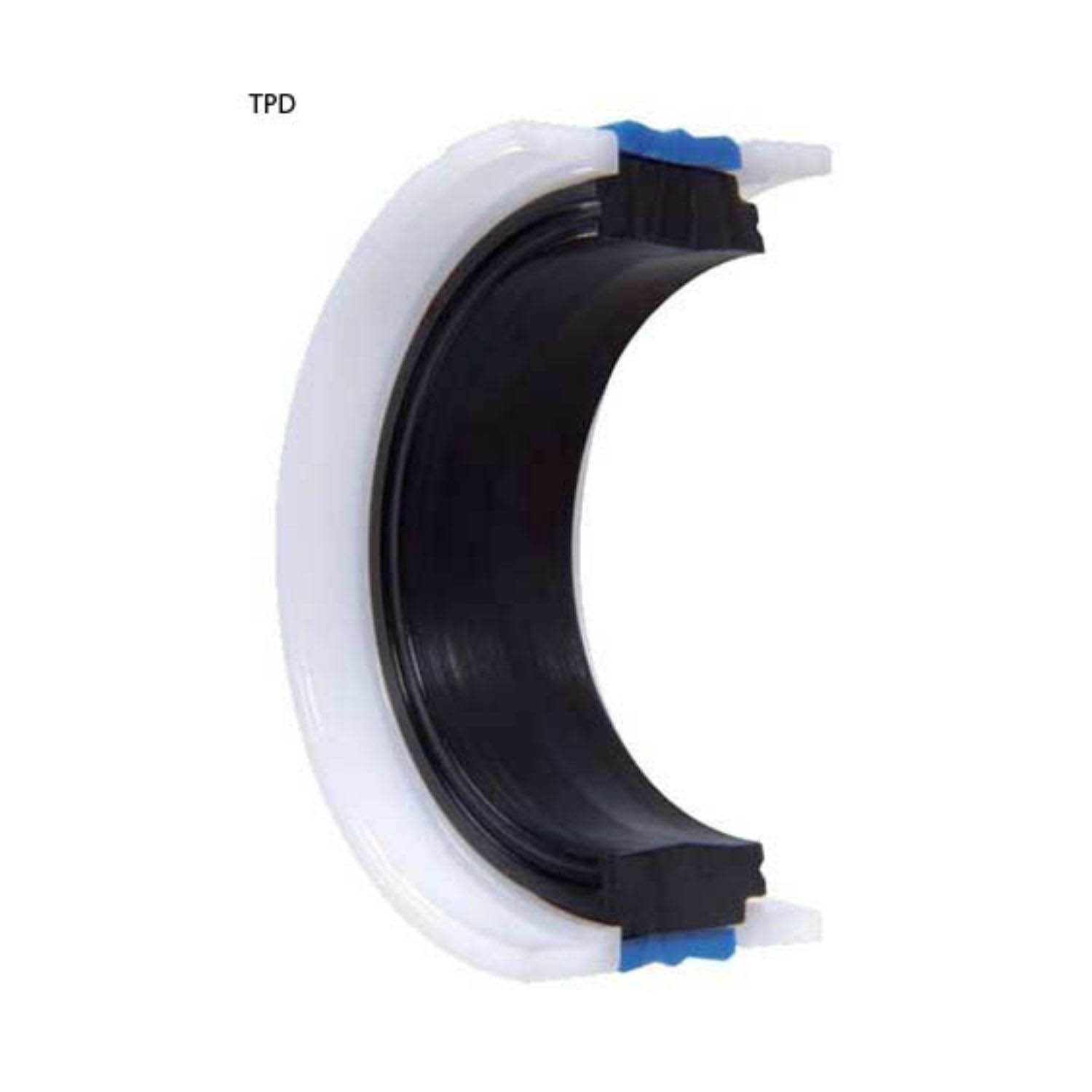

Описание поршневого уплотнения TPD
Поршневое уплотнение TPD применяется в гидравлических цилиндрах двустороннего действия и конструктивно является развитием профиля TPM. В отличие от стандартных исполнений с эластомерным центральным элементом, в TPD основную функцию герметизации выполняет полиуретановое уплотнительное кольцо.
Полиуретан отличается высокой износостойкостью, устойчивостью к срезу и хорошей работой при повышенных контактных нагрузках. Однако при увеличенной толщине стенки, ориентировочно от 7–8 мм, жесткий полиуретановый элемент не может эффективно работать как полностью монолитное уплотнение без дополнительной активации. Для компенсации этой особенности в конструкцию вводится резиновое активирующее кольцо.
Активирующее кольцо создает предварительное радиальное поджатие полиуретанового элемента к рабочим поверхностям и помогает сохранять герметичность при изменении давления. Наружные направляющие элементы из POM стабилизируют положение поршня, воспринимают радиальные нагрузки и снижают риск экструзии уплотнительной части в рабочий зазор.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / PU / POM | до 0.5 м/с | -30°C…+110°C | до 35 МПа / 350 bar | гидроцилиндры двустороннего действия, узлы с повышенными требованиями к износостойкости |
| PU / POM | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | поршневые узлы с полиуретановым уплотняющим элементом, стандартные и ремонтные гидроцилиндры |
Преимущества уплотнения TPD
- модифицированная конструкция на базе профиля TPM для гидроцилиндров двойного действия
- полиуретановый уплотняющий элемент обеспечивает высокую стойкость к износу и срезу
- резиновое активирующее кольцо формирует стабильное предварительное поджатие
- решение подходит для профилей с увеличенной толщиной полиуретанового элемента
- направляющие элементы из POM стабилизируют поршень и воспринимают радиальные нагрузки
- конструкция снижает риск экструзии и повышает надежность уплотнительного узла
Профили и аналоги
Обозначения профилей в группе TPD. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 50-38-20,5 EUD NBR+PU+POMEUD · NBR+PU+POM · TRELLEBORG SEALING SOLUTIONS I | EUD 5038Код: УП-00126191 | 38 | 50 | 20,5 | — | По запросу | Срок уточним |
