Уплотнение поршня 45-37-4 LRP PTFE/CARBON
Код товара: УП-00125531 · Артикул: LRP 045-4143 PTFE CARB
Параметры изделия
- Профиль
- LRP
- ЕТО
- LRP
- Назначение
- Гидравлика
- Материал
- PTFE/CARBON
- d, мм
- 37
- D, мм
- 45
- H, мм
- 4
Описание изделия
Уплотнение поршня 45-37-4 LRP PTFE/CARBON. Изделие относится к группе LRP и имеет профиль LRP.
LRP — легкое антифрикционное поршневое уплотнение двойного действия для низкого давления и высоких скоростей, построенное на сочетании PTFE или Nylon-обоймы с активирующим O-ring кольцом.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения LRP

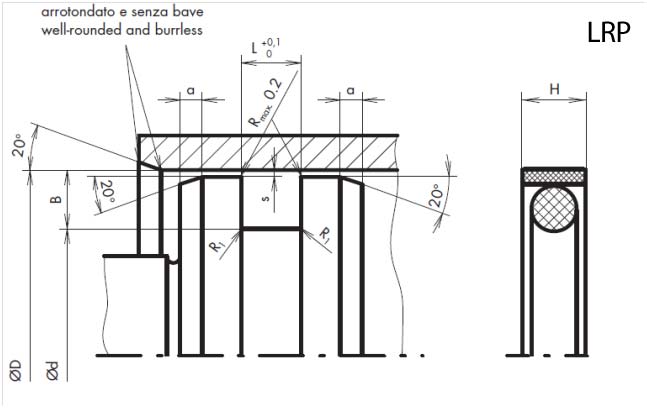

Поршневое уплотнение LRP применяется в гидравлических и пневматических цилиндрах, работающих при невысоком давлении и высокой скорости перемещения. Конструкционно профиль состоит из антифрикционной обоймы и активирующего кольца круглого сечения, создающего предварительное поджатие рабочей кромки.
Основной уплотняющий элемент может быть выполнен из Nylon, PTFE или PTFE с углеродным наполнением. Использование подобных материалов позволяет получить крайне низкий коэффициент трения, высокую скорость скольжения и хорошую стойкость к агрессивным рабочим средам.
В отличие от тяжелых гидравлических профилей, рассчитанных на экстремальное давление, LRP ориентирован именно на легкие и быстрые узлы. Профиль имеет компактную посадочную геометрию и часто применяется в цилиндрах, где критична скорость перемещения и минимальное сопротивление движению.
Активирующий O-ring обеспечивает предварительное радиальное поджатие антифрикционной обоймы и поддерживает стабильную герметизацию при изменении давления. За счет простой конструкции профиль легко устанавливается и хорошо подходит для серийного оборудования и компактных цилиндров.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| Nylon | до 4 м/с | -40°C…+100°C | до 20 МПа / 200 bar | пневматические цилиндры, легкая гидравлика, высокоскоростные узлы |
| PTFE | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | высокие скорости, агрессивные среды, термонагруженные системы |
| PTFE / Carbon | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | динамические гидросистемы, повышенная стойкость к износу и сухому трению |
Преимущества уплотнения LRP
- низкий коэффициент трения и высокая скорость скольжения
- компактная посадочная геометрия
- простая конструкция и легкая установка
- подходит для пневматических цилиндров и легкой гидравлики
- возможность применения различных материалов обоймы под рабочую среду
- стабильная работа при высоких скоростях перемещения
- O-ring обеспечивает постоянное предварительное поджатие
Профили и аналоги
Обозначения профилей в группе LRP. Для замены сопоставьте размеры, материал и исполнение.
