Уплотнение поршня 26-19,1-4,5 RP PTFE
Код товара: УП-00109812 · Артикул: RP 04075-26 PTFE карбон
Параметры изделия
- Профиль
- RP
- ЕТО
- RP
- Назначение
- Гидравлика
- Материал
- PTFE
- d, мм
- 19,1
- D, мм
- 26
- H, мм
- 4,5
Описание изделия
Уплотнение поршня 26-19,1-4,5 RP PTFE. Изделие относится к группе RP и имеет профиль RP.
RP — легкое антифрикционное поршневое уплотнение двойного действия, рассчитанное на высокую скорость перемещения и минимальное трение в пневматических и гидравлических системах низкого давления.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения RP

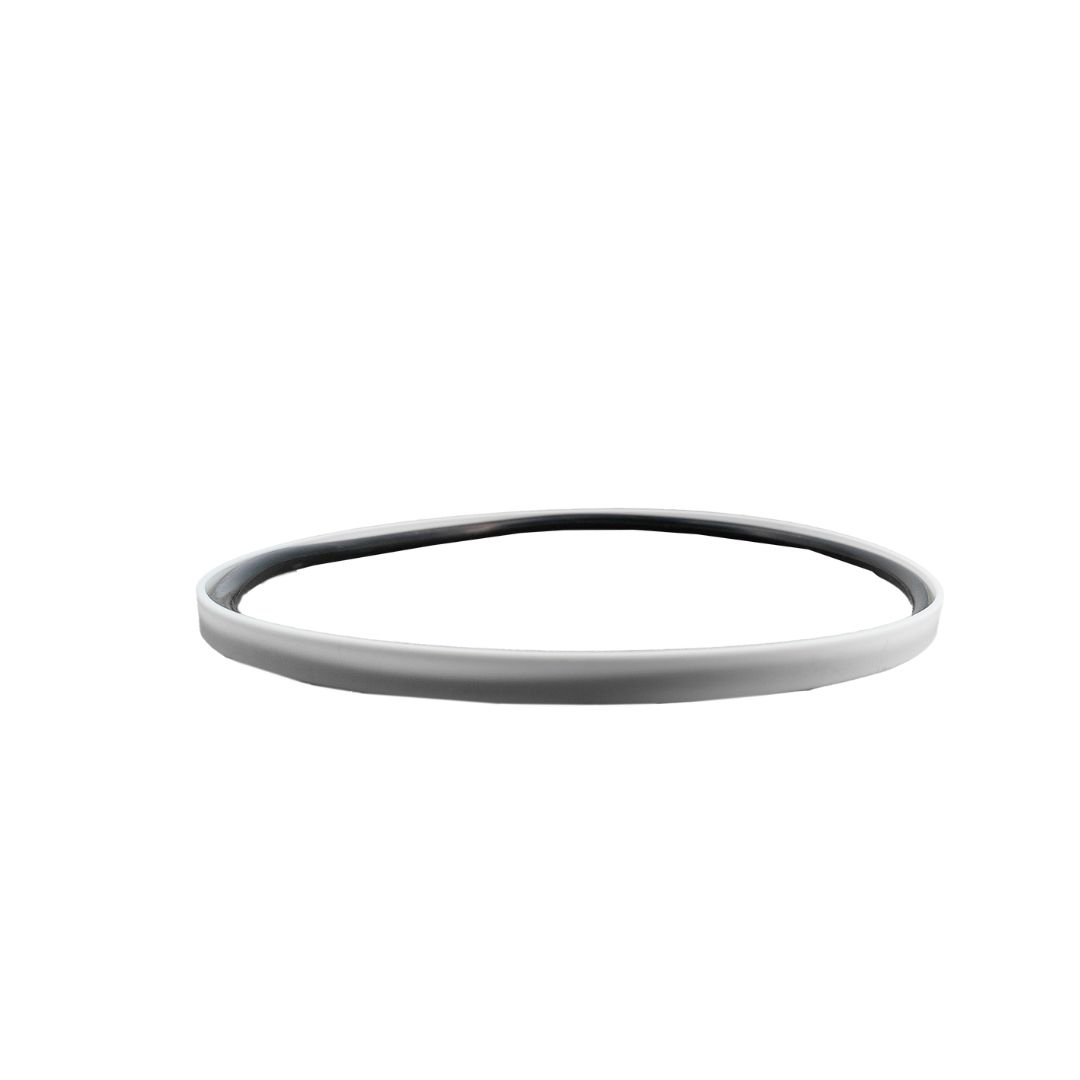

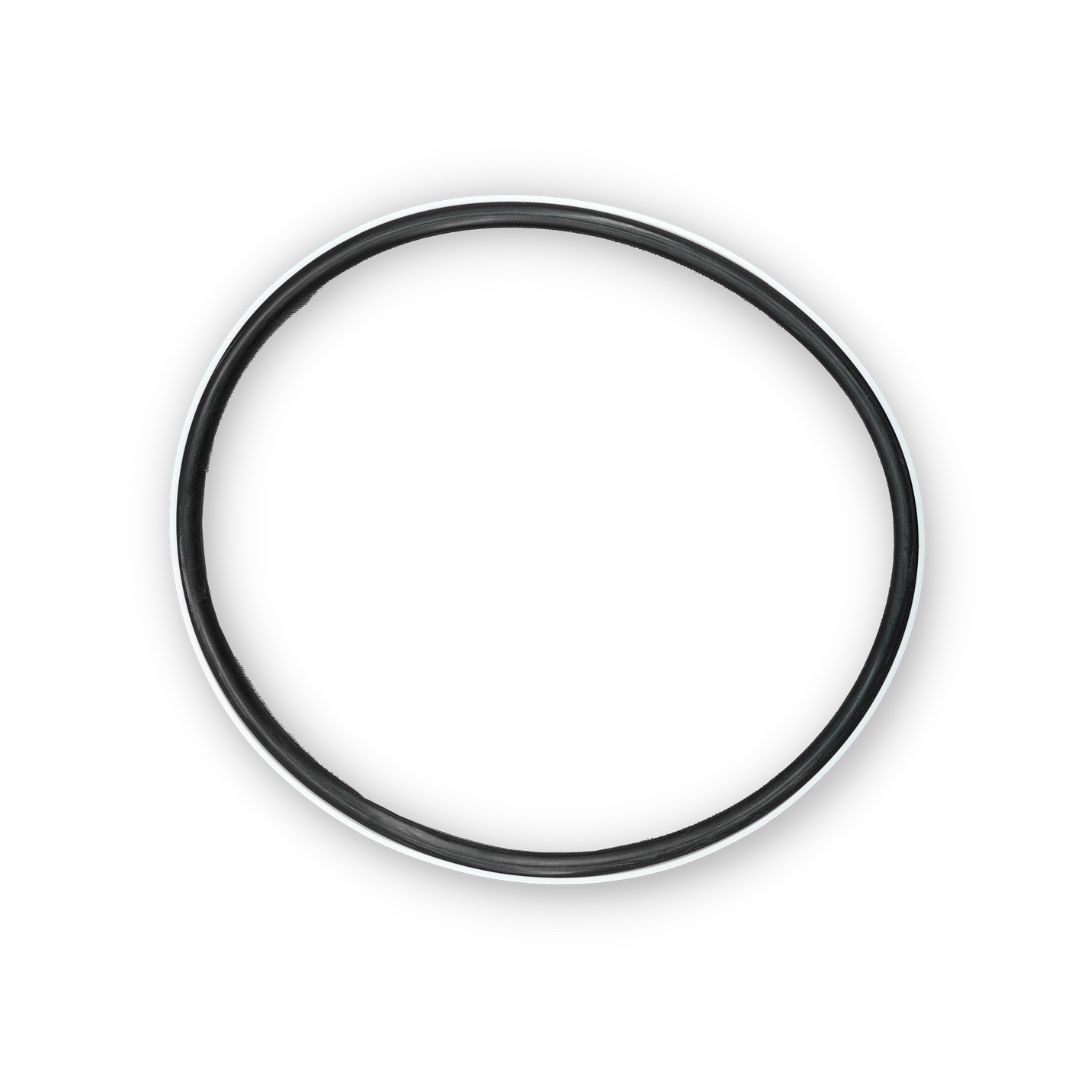

Профиль RP относится к классу антифрикционных поршневых уплотнений двойного действия, построенных на сочетании PTFE-обоймы и активирующего кольца круглого сечения. Основная задача данного профиля — обеспечить стабильную герметизацию при минимальном сопротивлении движению и высокой скорости скольжения.
Уплотняющий элемент выполняется из PTFE либо PTFE с углеродным наполнением. Такие материалы обладают крайне низким коэффициентом трения, высокой химической стойкостью и хорошей работоспособностью при высоких скоростях перемещения. За счет этого профиль особенно часто применяется в пневматике, легкой гидравлике и скоростных цилиндрах.

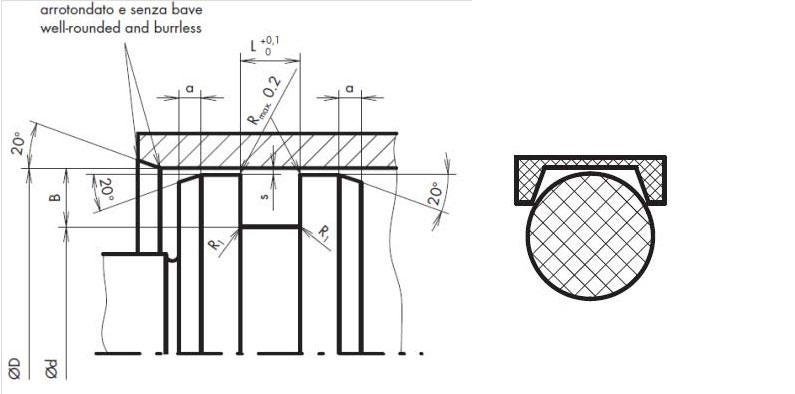

Конструкционно RP использует активирующее O-ring кольцо, которое создает предварительное радиальное поджатие PTFE-обоймы. Именно за счет этого достигается герметизация на малом давлении, где обычные жесткие PTFE-профили без поджима работают значительно хуже.
В отличие от более тяжелых гидравлических уплотнений с антиэкструзионными кольцами, профиль RP ориентирован на компактность, скорость и простоту конструкции. Геометрия посадочного места минималистична, а сам профиль часто используется как инженерное решение для цилиндров, где критичны скорость, ресурс и низкое трение.
Отдельной особенностью RP является то, что активирующее кольцо O-ring обычно подбирается отдельно под рабочую среду и температурный режим. Это позволяет адаптировать одно и то же базовое PTFE-уплотнение под различные типы оборудования.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | пневматика, скоростные цилиндры, легкая гидравлика |
| PTFE / Carbon | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | динамические узлы, повышенная стойкость к сухому трению и износу |
Преимущества уплотнения RP
- крайне низкий коэффициент трения благодаря PTFE-обойме
- высокая допустимая скорость перемещения поршня
- компактное посадочное место
- простая конструкция и удобство монтажа
- хорошая химическая стойкость PTFE материалов
- стабильная работа в пневматических системах
- возможность подбора O-ring под различные рабочие среды
- подходит для цилиндров с минимальным сопротивлением движению
Профили и аналоги
Обозначения профилей в группе RP. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 26-19,1-4,5 RP PTFE (2)RP · PTFE | RP 04075-26 PTFE VERКод: УП-00109813 | 19,1 | 26 | 4,5 | — | 833,01 ₽Опт / шт 1 388,36 ₽Розница / шт | Срок уточним |
