Шестерённый насос AP20.250.CAB02SN Blue Ascend
Код товара: УП-00221130
Расшифровка кода и чертежи ↓На фото — пример внешнего вида серии. Вал, крепление и присоединения этой позиции показаны в расшифровке маркировки и на чертежах ниже.
Технические характеристики
- Маркировка
- AP20.250.CAB02SN
- Исполнение
- Односекционное
- Направление вращения
- По часовой стрелке
- Рабочий объём, см³/об
- 24,8
- Максимальное давление по каталогу, бар
- 190
- Максимальная частота вращения, об/мин
- 2500
- Размер A по чертежу, мм
- 64,8
- Размер B по чертежу, мм
- 130,4
- Размер C по чертежу, мм
- 20
- Размер D по чертежу, мм
- 40
- Размер E по чертежу
- M8
- Размер c по чертежу, мм
- 13,5
- Размер d по чертежу, мм
- 30,2
- Размер e по чертежу
- M6
Что означает маркировка
AP20.250.CAB02SN
Ниже разобрана комплектация этой позиции. Одинаковые буквы в других сериях могут иметь другое значение.
- C
Вращение
По часовой стрелке, вид со стороны вала
- A
Монтажный фланец
Квадратный фланец, центрирование 36,47 мм
- B
Приводной вал
Конический вал со шпонкой, конусность 1:8
- 02
Рабочие присоединения
Ромбовидный фланец
- S
Задняя крышка
Стандартная
- N
Уплотнения
NBR — нитрильные уплотнения
Индекс рабочего объёма не всегда равен точному объёму. Значение в см³/об приведено отдельно в характеристиках; оно не является расходом в л/мин.
Как выглядит это исполнение
Чертежи выбранного типа вала, крепления и каналов. Нажмите, чтобы увеличить; в открытом просмотре можно листать изображения.
Фланец — A
Увеличить ↗Квадратный фланец, центрирование 36,47 мм. Размеры сверяйте с чертежом полного исполнения ниже.
Вал — B
Увеличить ↗Конический вал со шпонкой, конусность 1:8. Размеры сверяйте с чертежом полного исполнения ниже.
Присоединения — 02
Увеличить ↗Ромбовидный фланец. Размеры каналов выбираются по рабочему объёму и направлению вращения в таблице; код задаёт тип присоединения.
Габариты и присоединение AP20.250.CAB02SN
Увеличить ↗Размеры A, B и другие переменные значения сверяйте с характеристиками выбранной позиции.
Исходный лист и система обозначений Blue Ascend
В таблице технического листа найдите строку с вашей маркировкой. На общих схемах кодирования показаны и другие варианты серии — они не входят в выбранную комплектацию автоматически.
Как построен код серии AP20
Увеличить ↗Оригинальная схема кодирования. Расшифровка выбранных индексов на русском языке приведена выше.

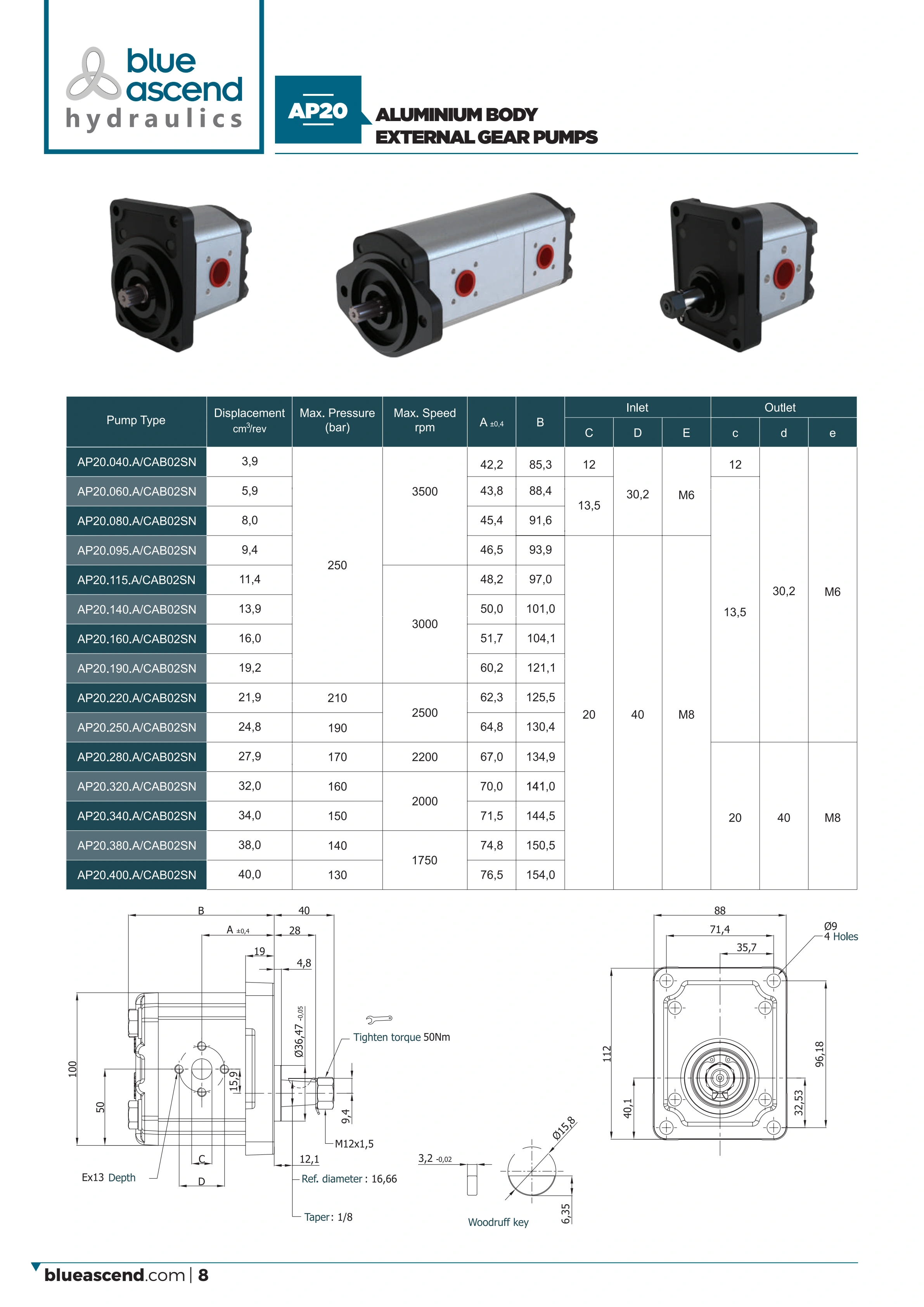

Технический лист AP20.250.CAB02SN
Увеличить ↗Таблица исполнений, размеры и примечания производителя.
Описание изделия
Шестерённый насос Blue Ascend AP20.250.CAB02SN. AP20 — гидравлические насосы постоянного рабочего объёма с внешним зацеплением. Алюминиевый корпус. Приводной вал передаёт вращение паре шестерён: жидкость переносится от всасывающего канала к напорному по периферии корпуса. Подача определяется рабочим объёмом, частотой вращения и объёмными потерями.
Рабочий объём: 24,8 см³/об.
При выборе нужны рабочий объём, частота и направление вращения, давление в рабочем цикле, чертёж фланца и вала, тип входного и выходного присоединения. Для многосекционного агрегата дополнительно проверяют объёмы и давления каждой секции, передаваемый момент и взаимное расположение каналов.
Устройство и назначение
Насос создаёт поток рабочей жидкости. Давление возникает при сопротивлении нагрузки; его ограничивают настройкой защитной аппаратуры и допускаемым режимом конкретного исполнения. Рабочий объём в см³/об нельзя подменять подачей в л/мин.
Как выбрать исполнение
При выборе нужны рабочий объём, частота и направление вращения, давление в рабочем цикле, чертёж фланца и вала, тип входного и выходного присоединения. Для многосекционного агрегата дополнительно проверяют объёмы и давления каждой секции, передаваемый момент и взаимное расположение каналов.
Маркировка и варианты комплектации
В обозначении сохраняются заводские серия и коды исполнения. У шестерённых агрегатов цифры после серии задают индекс рабочего объёма, далее следуют направление вращения и варианты присоединений. Фактический объём берут из таблицы: например, индекс 040 у группы 20 соответствует 3,9 см³/об. Одинаковые буквенные коды в разных группах могут означать разные размеры.
Подбор опций формирует запрос на проверку комплектации. Выбранное сочетание не становится артикулом автоматически: допустимость сборки, параметры и полный код подтверждаются отдельно.
Рабочие условия
Параметры относятся к указанному каталожному исполнению. Максимальные значения не предполагают одновременную работу при всех предельных нагрузках. Перед заказом проверяют полный заводской код, присоединительные размеры и рабочий цикл; совпадение серии и объёма не означает взаимозаменяемость.
Изображения и проверка присоединений
Фотографии показывают примеры серии. Вал, фланец, крышка и расположение портов могут отличаться в зависимости от полного кода исполнения. Перед заменой сверяют чертёж, а не только внешнее сходство.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
