Кольцо противовыдавливания 280,01-5,99 STU NBR 90 SH
Код товара: УП-00184440 · Артикул: STU 451-81100 BACK-UP NBR 90SH
Параметры изделия
- Профиль
- STU
- ЕТО
- STU
- Назначение
- Защитное кольцо
- Материал
- NBR
- d, мм
- 280,01
- H, мм
- 5,99
Описание изделия
Кольцо противовыдавливания 280,01-5,99 STU NBR 90 SH. Изделие относится к группе STU и имеет профиль STU.

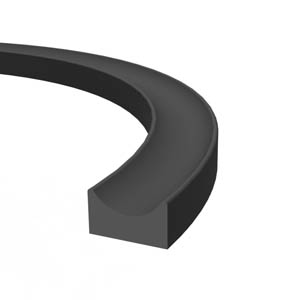

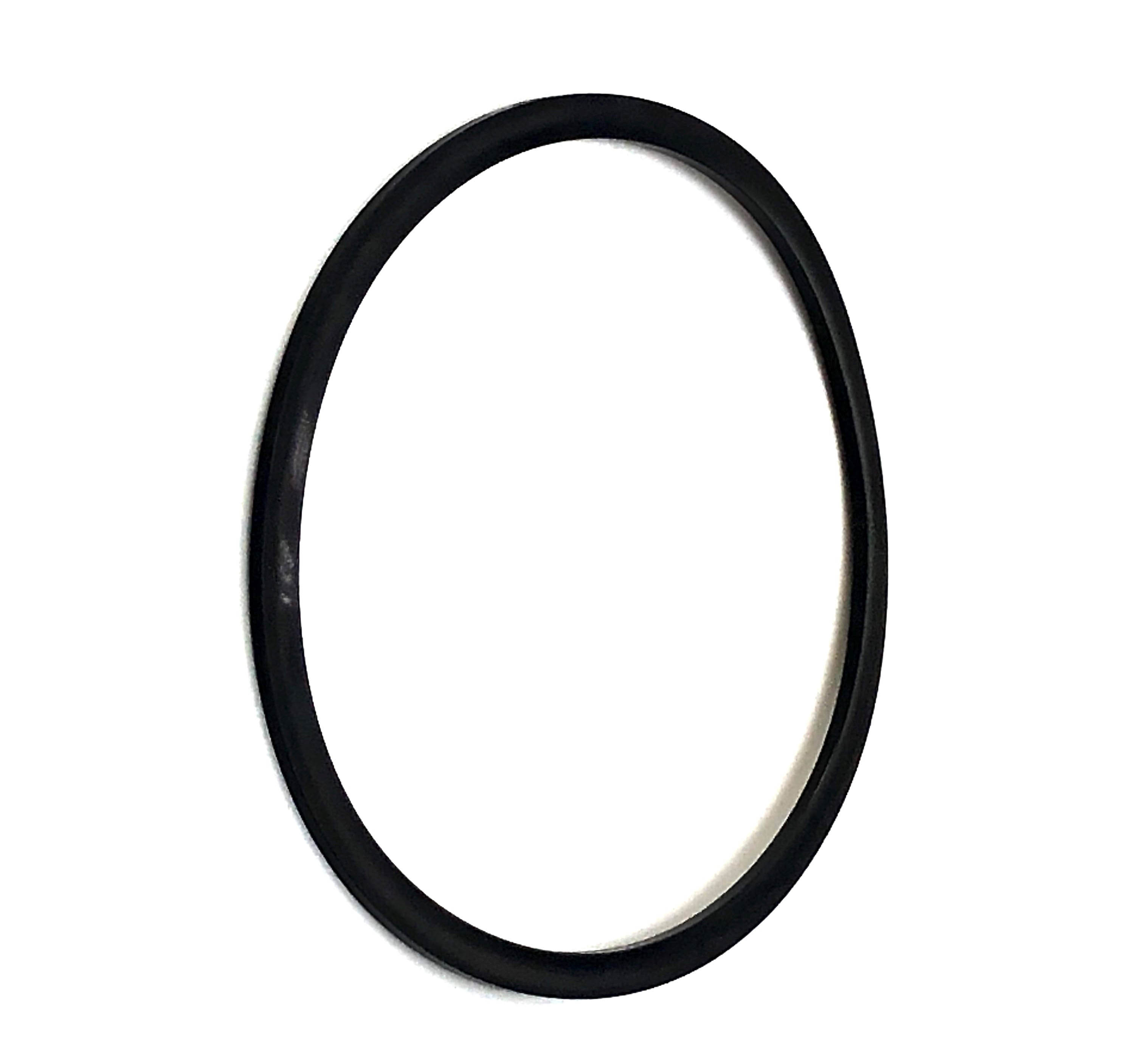

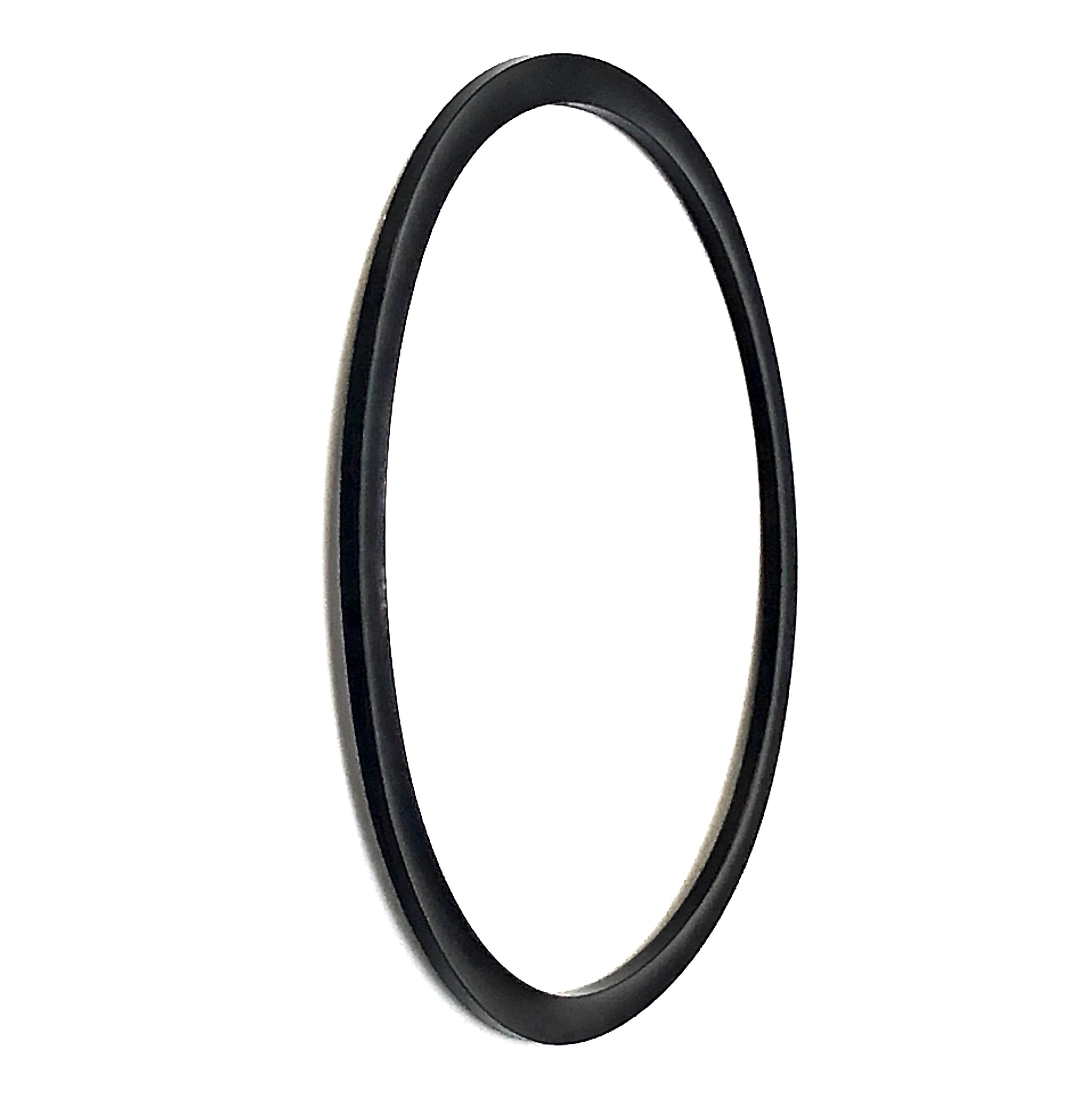

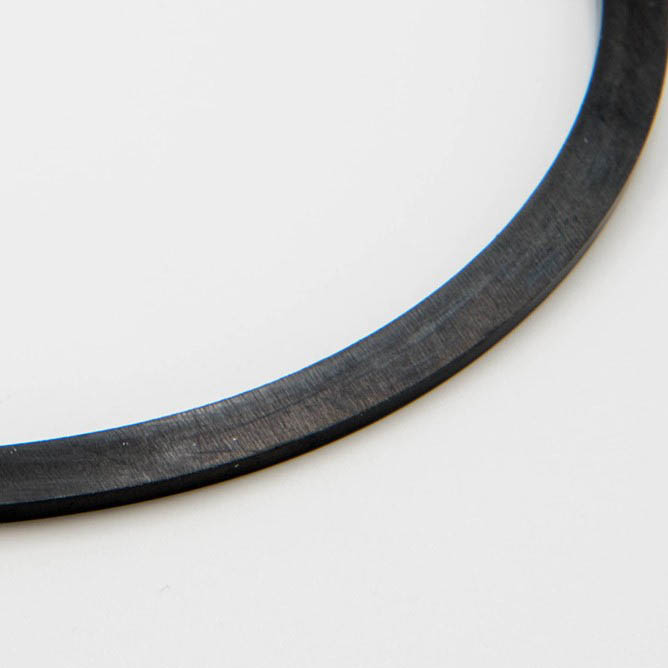

STU — резиновое кольцо противовыдавливания, которое устанавливается рядом с O-ring и защищает основное уплотнение от экструзии в зазор в статических соединениях.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание антиэкструзионного кольца STU
Антиэкструзионное кольцо STU применяется в статических уплотнительных узлах совместно с круглым кольцом O-ring. Профиль предназначен для ограничения деформации основного эластомерного уплотнения и предотвращения его выдавливания в зазор между сопрягаемыми металлическими деталями.
По назначению STU близко к кольцам противовыдавливания типа GKM, но отличается материалом. Если GKM обычно выполняется из более жестких термопластичных материалов, то STU изготавливается из эластомеров NBR или FKM. За счет этого кольцо проще монтируется, хорошо адаптируется к посадочному месту и подходит для менее агрессивных условий эксплуатации.
В рабочем узле основную герметизацию выполняет O-ring. Под действием давления круглое кольцо обжимается и стремится заполнить свободное пространство. Если в соединении есть технологический зазор, материал O-ring может выдавливаться в этот зазор, повреждаться, надрезаться кромками и постепенно терять герметичность.

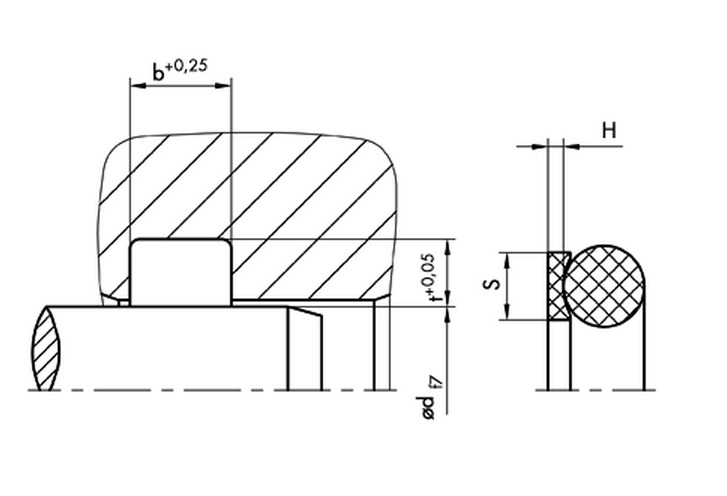

Кольцо STU устанавливается рядом с O-ring и работает как защитный барьер. Оно перекрывает опасную зону зазора, снижает риск среза и разрушения основного уплотнения, стабилизирует положение O-ring в канавке и увеличивает ресурс всего уплотнительного соединения.
STU чаще применяют в умеренно нагруженных статических соединениях, где нужна дополнительная защита от выдавливания, но нет необходимости использовать жесткие опорные кольца из PTFE, POM, Hytrel, TPE-E, PEEK или Polyketone. Профиль подходит для фланцев, крышек, гидравлических блоков, клапанов, распределителей и неподвижных соединений.
При одностороннем давлении антиэкструзионное кольцо STU устанавливается со стороны зазора, в который может выдавливаться O-ring. При переменном или двустороннем давлении применяют два защитных кольца, расположенных по обе стороны основного круглого уплотнения.
Технические характеристики кольца STU
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | статическое уплотнение | -30°C…+100°C | умеренное давление | стандартные статические узлы с O-ring |
| FKM / Viton | без скольжения | -15°C…+200°C | умеренное давление | повышенные температуры и специальные рабочие среды |
Преимущества антиэкструзионного кольца STU
- предотвращает выдавливание O-ring в зазор между деталями
- защищает основное уплотнение от среза, надрыва и пластической деформации
- изготавливается из эластомеров NBR и FKM
- легко монтируется благодаря упругости резинового материала
- хорошо адаптируется к посадочной канавке
- подходит для умеренно нагруженных статических соединений
- увеличивает ресурс O-ring и снижает риск утечки
Профили и аналоги
Обозначения профилей в группе STU. Для замены сопоставьте размеры, материал и исполнение.
