Предохранительный клапан VMD30V3 Oleoweb
Код товара: УП-00020576
Гидросхемы и чертежи ↓Технические характеристики
- Маркировка
- VMD30V3
- Тип устройства
- Предохранительный клапан прямого действия
- Максимальный расход, л/мин
- 30
- Максимальное рабочее давление, бар
- 320
- Диапазон регулировки, бар
- 70–350
- Регулировка
- Маховик
- Полость
- C2015/30, M20×1,5
Гидросхемы, чертежи и рабочие характеристики
Материалы серии VMD30. На общих чертежах и в таблицах выбирайте строку своего исполнения — VMD30V3. Нажмите на изображение, чтобы увеличить и рассмотреть размеры.

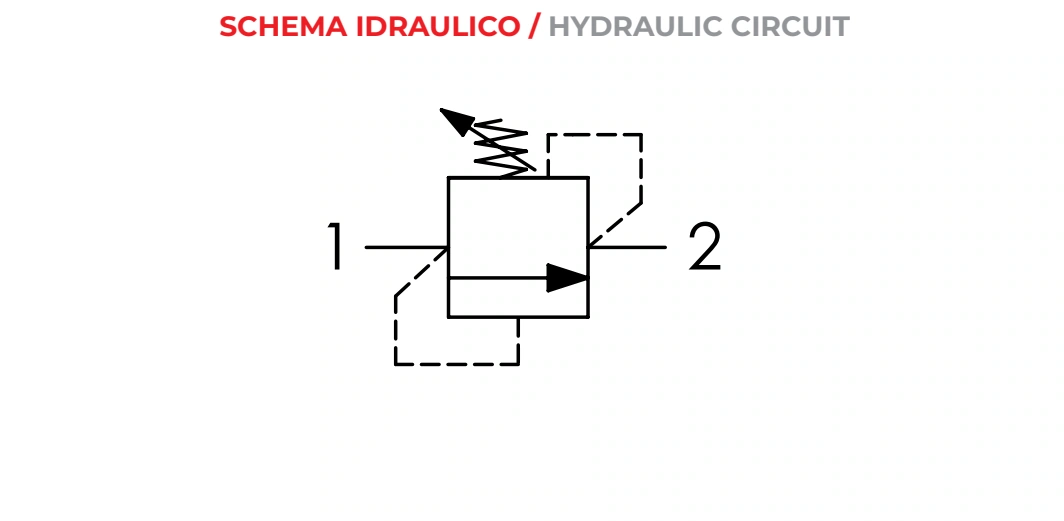

Гидравлическая схема VMD30
Увеличить ↗Обозначения портов и направления потока сохранены по каталогу. Если показано несколько схем, выбирайте схему по полному обозначению исполнения, включая суффиксы.

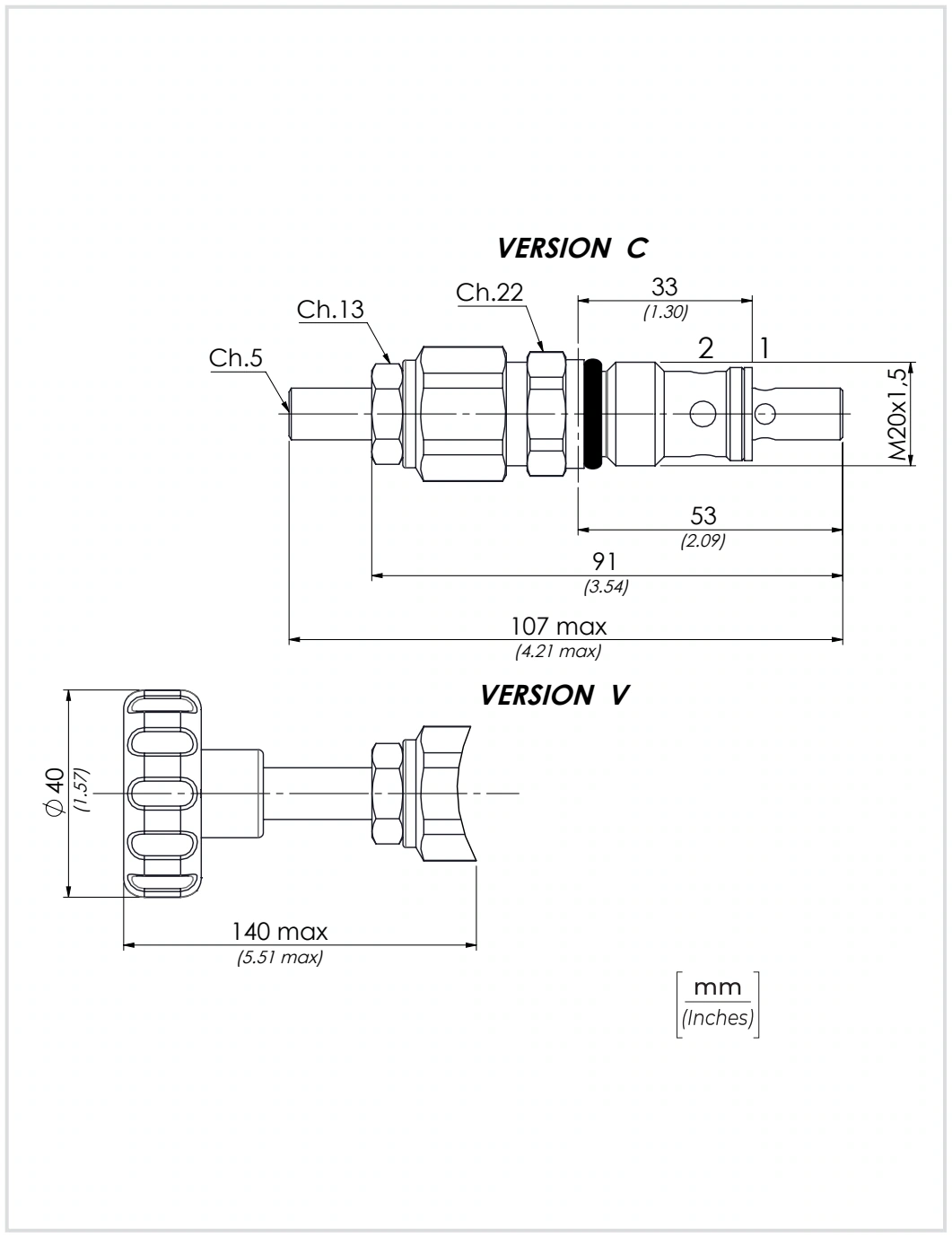

Габариты и присоединительные размеры VMD30
Увеличить ↗Габаритный и монтажный чертёж серии. Буквенные размеры и резьбы сверяйте со строкой своего исполнения в таблице ниже. Размеры в квадратных скобках относятся к дюймовой системе, если это указано на листе.

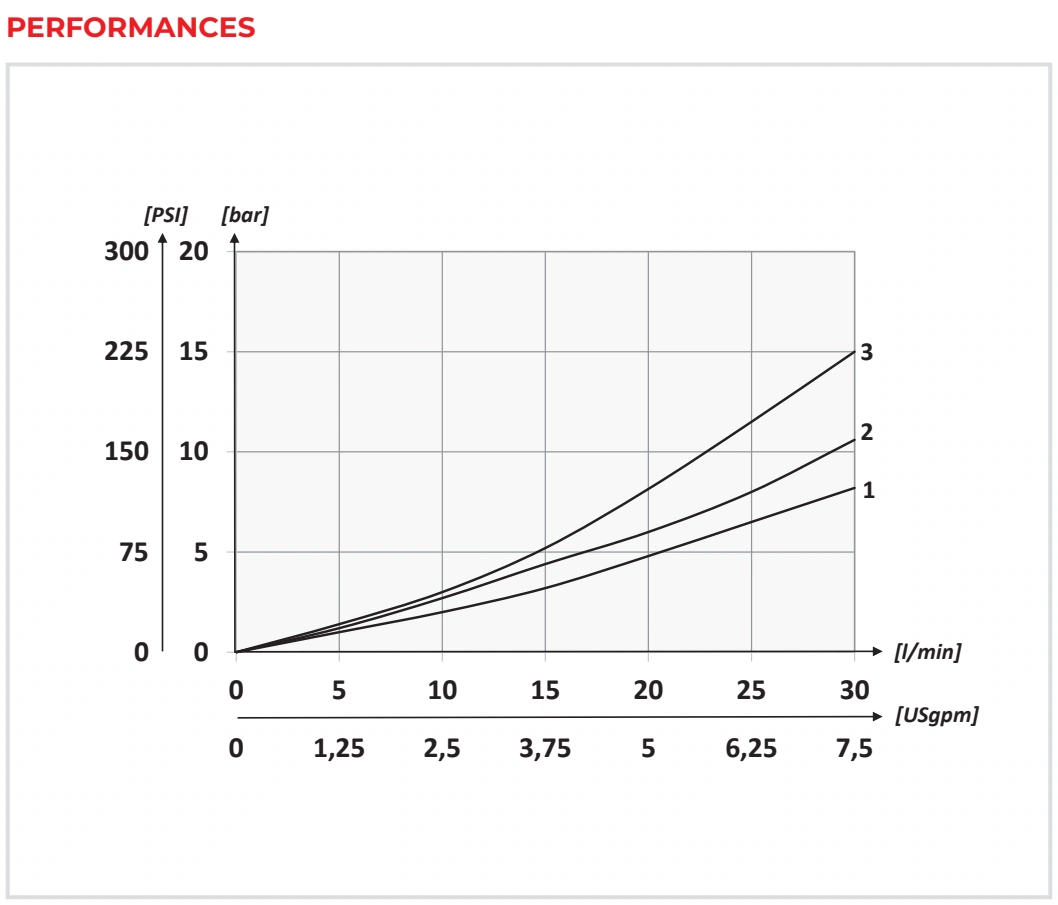

Рабочие характеристики VMD30
Увеличить ↗Графики расхода, давления или перепада давления для показанных исполнений. Направление потока, настройка и условия измерения указаны на самом графике; предельные значения не означают одновременную допустимость всех режимов.

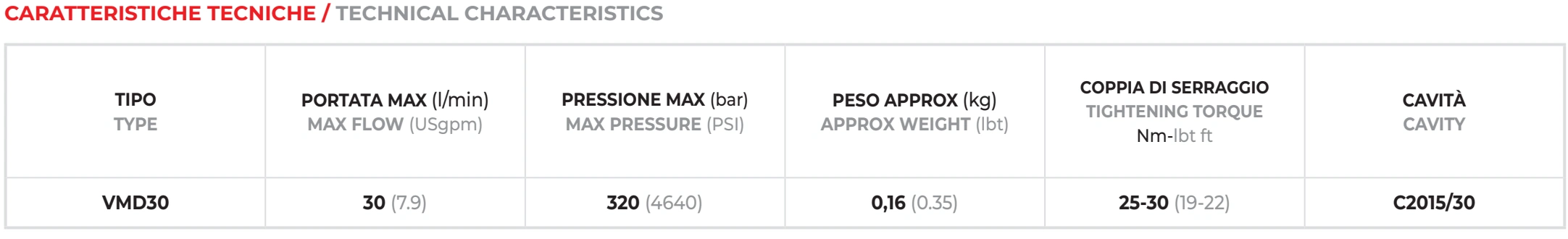

Таблица размеров и параметров VMD30
Увеличить ↗Оригинальная таблица производителя: находите строку по полному коду модели. TYPE/CODE — исполнение; MAX FLOW — расход; MAX PRESSURE — давление; TIGHTENING TORQUE — момент затяжки; APPROX WEIGHT — ориентировочная масса. Размерные буквы относятся к чертежу этой серии.
Посадочная полость C2015/30, M20×1,5
Увеличить ↗Для этой серии применяется C2015/30, M20×1,5. На общем листе используйте только чертёж или строку C2015/30, M20×1,5; остальные полости приведены для справки. Сохранены глубины, допуски, резьбы, чистота поверхности и примечания производителя.
Полные технические листы и дополнительные материалы
Оригинальные листы производителя: схемы, размеры, таблицы обозначений, условия испытаний и примечания.

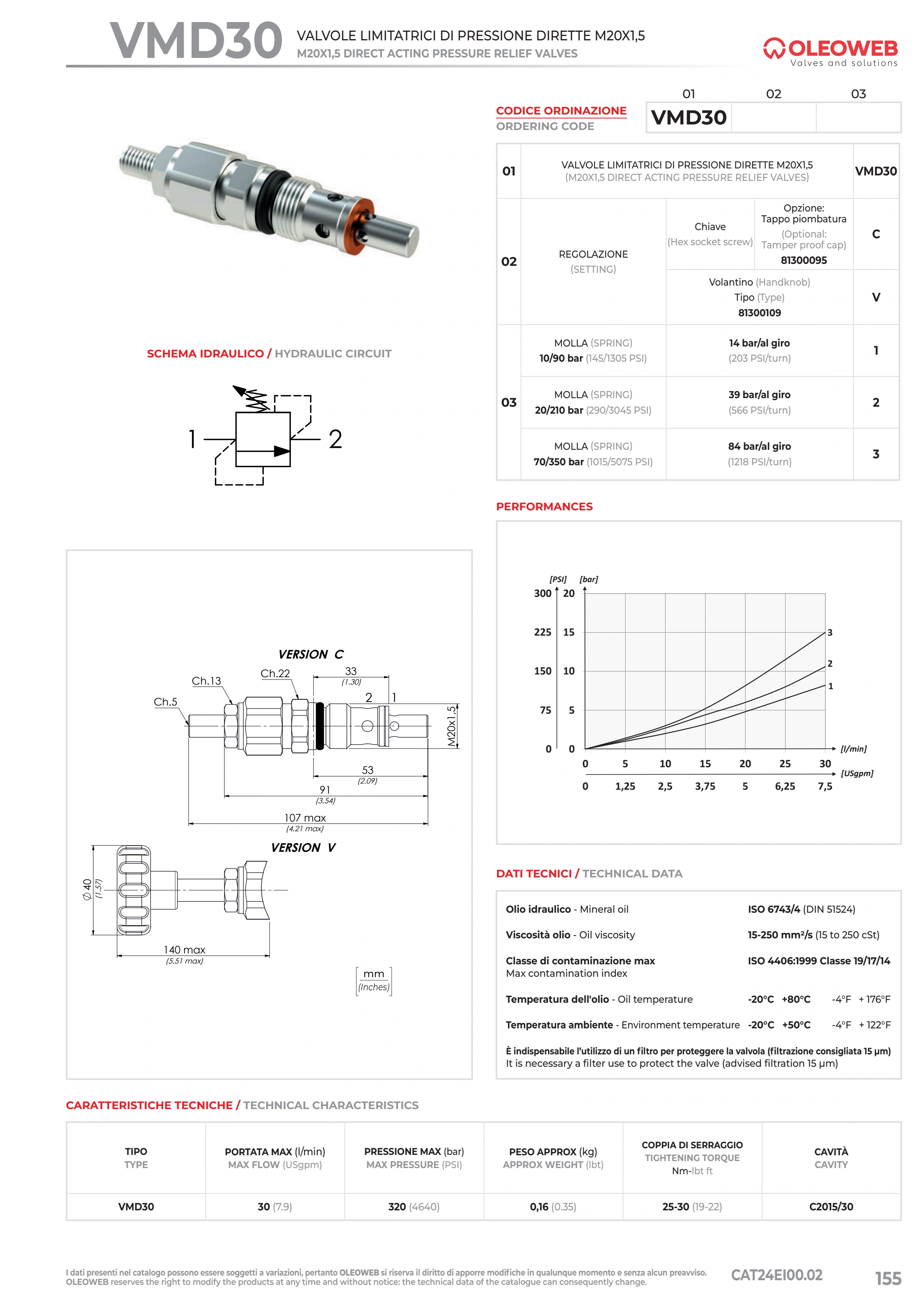

Полный технический лист VMD30
Увеличить ↗Полная страница каталога без обрезки: описание, гидросхема, размеры, таблицы, рабочая среда и примечания. Для чтения мелких обозначений откройте увеличение или исходное изображение.
Как читать схемы, таблицы и графики
- HYDRAULIC CIRCUIT — гидравлическая схема; DIMENSIONS — размеры; CAVITY — посадочная полость; PERFORMANCES — рабочие характеристики.
- FLOW RATE — расход (л/мин); PRESSURE — давление (бар); PRESSURE DROP / Δp — перепад давления. Стрелки между номерами портов показывают направление потока, для которого снят график.
- Ch. / Hex. — размер под ключ. Ø — диаметр. Значения резьбы, глубины посадки, допусков и момента затяжки берутся из чертежа и строки конкретного исполнения.
- Буквы A/B, номера золотников и другие варианты на листе серии не являются взаимозаменяемыми автоматически. Сверяйте полный код товара со схемой, портами и условиями применения.
Описание изделия
Предохранительный клапан VMD30V3 Oleoweb. VMD30 — предохранительный клапан прямого действия. Исполнение картриджное, полость C2015/30, M20×1,5. Ограничивает давление, открывая отвод потока при достижении настройки пружины. Подбирается по расходу, диапазону регулировки и допустимому противодавлению; настройку проверяют при заданном расходе.
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Максимальный расход: 30 л/мин. Максимальное рабочее давление: 320 бар. Диапазон регулировки: 70–350 бар. Регулировка: Маховик.
Назначение и работа
Ограничивает давление, открывая отвод потока при достижении настройки пружины. Подбирается по расходу, диапазону регулировки и допустимому противодавлению; настройку проверяют при заданном расходе.
Исполнение картриджное, полость C2015/30, M20×1,5.
Подбор и подключение
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Рабочая среда
Рабочая жидкость — минеральное гидравлическое масло ISO 6743/4 (DIN 51524), вязкость 15–250 мм²/с.
Температура масла: −20…+80 °C; температура окружающей среды: −20…+50 °C.
Предельный класс загрязнения по ISO 4406: 19/17/14. Требования к фильтрации учитывают при проектировании всей системы.
Маркировка исполнения
Заводская серия и полный код исполнения сохранены. Русское название описывает функцию, но не заменяет маркировку. Варианты резьбы, пружины, регулировки и схемы выбираются отдельно; неподтверждённое сочетание опций не создаёт новый артикул автоматически.
Изображение и комплектность
На фотографии показан пример исполнения серии. Расположение портов, регулировка, рукоятка и комплектность поставки сверяются по полному коду позиции. Катушка и ответные присоединения согласуются отдельно, если они предусмотрены конструкцией.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
Другие исполнения VMD30
| Изображение | Наименование и исполнение | Код товара | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|
| Предохранительный клапан VMD30C2 OleowebVMD30C2 | —Код: УП-00020577 | 1 835,40 ₽Опт / шт 4 311,00 ₽Розница / шт | Наличие и срок уточним | ||
| Предохранительный клапан VMD30V2 OleowebVMD30V2 | —Код: УП-00020575 | 2 131,23 ₽Опт / шт 4 522,31 ₽Розница / шт | Наличие и срок уточним |
Подбор другого исполнения
Укажите необходимые опции. Совместимость присоединений, опций и рабочего режима проверим перед созданием отдельной позиции и подтверждением заказа.
