Переключатель потока 4-линейный IDF4100B Oleoweb
Код товара: УП-00020149
Гидросхемы и чертежи ↓Технические характеристики
- Маркировка
- IDF4100B
- Тип устройства
- Переключатель потока 4-линейный
- Присоединение
- G 1 (BSPP)
- Максимальный расход, л/мин
- 200
- Максимальное рабочее давление, бар
- 300
- Нейтраль
- Открытый центр
- Число гидравлических линий
- 4
Гидросхемы, чертежи и рабочие характеристики
Материалы серии IDF4. На общих чертежах и в таблицах выбирайте строку своего исполнения — IDF4100B. Нажмите на изображение, чтобы увеличить и рассмотреть размеры.
Гидравлическая схема IDF4
Увеличить ↗Обозначения портов и направления потока сохранены по каталогу. Если показано несколько схем, выбирайте схему по полному обозначению исполнения, включая суффиксы.

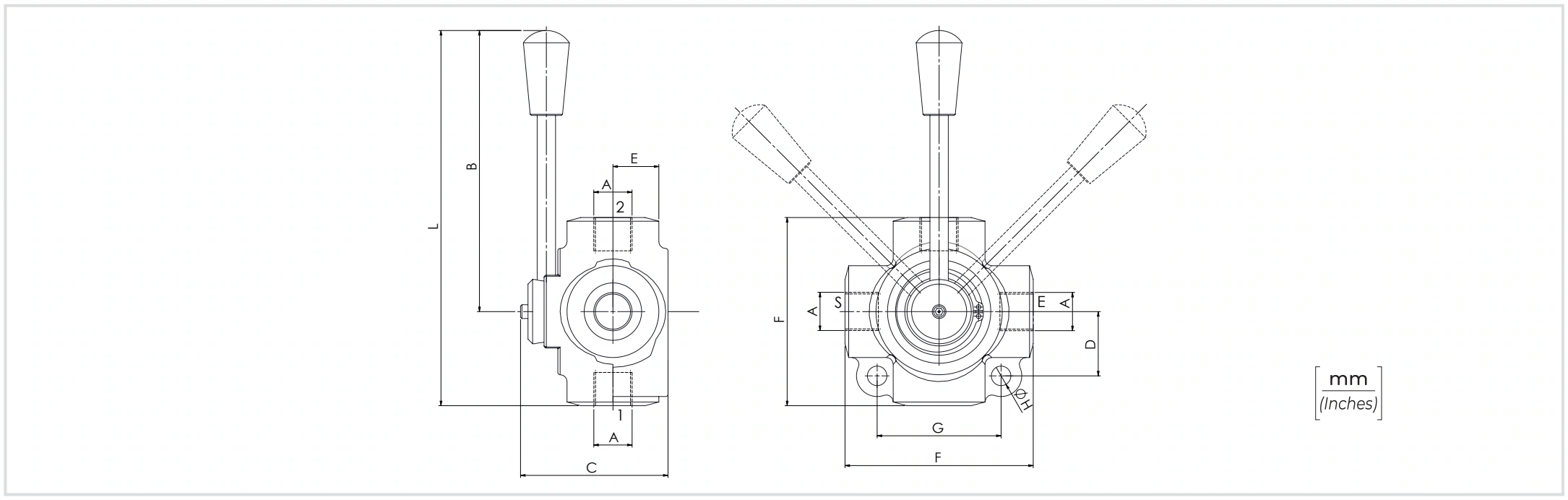

Габариты и присоединительные размеры IDF4
Увеличить ↗Габаритный и монтажный чертёж серии. Буквенные размеры и резьбы сверяйте со строкой своего исполнения в таблице ниже. Размеры в квадратных скобках относятся к дюймовой системе, если это указано на листе.

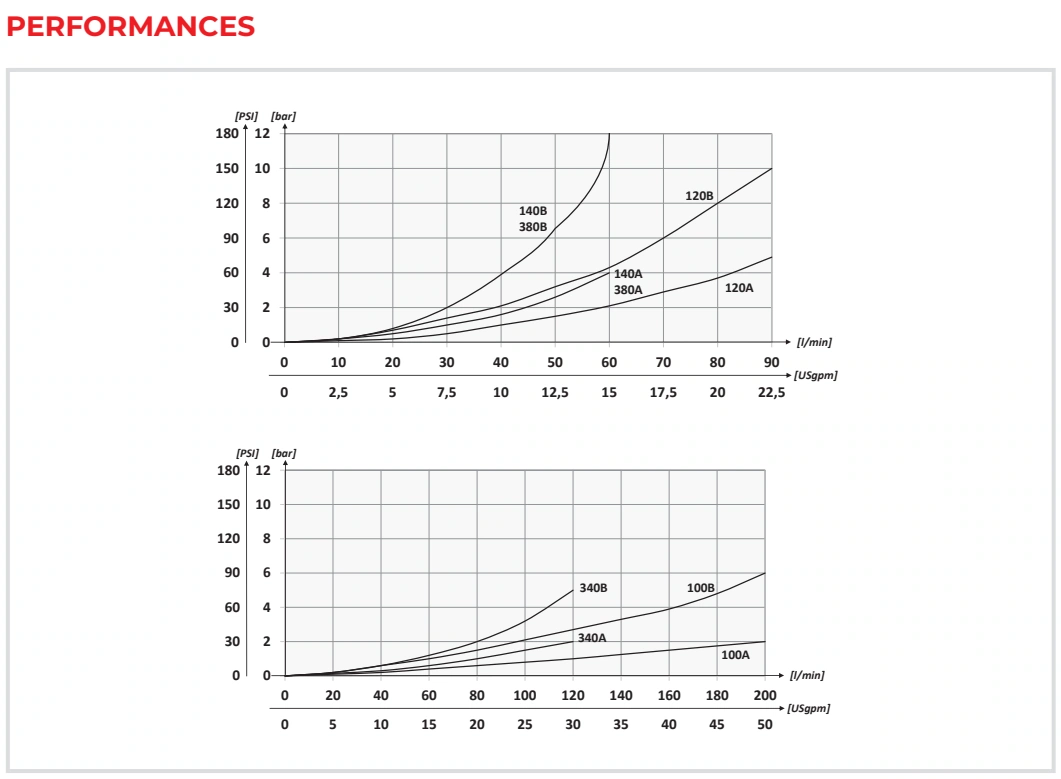

Рабочие характеристики IDF4
Увеличить ↗Графики расхода, давления или перепада давления для показанных исполнений. Направление потока, настройка и условия измерения указаны на самом графике; предельные значения не означают одновременную допустимость всех режимов.

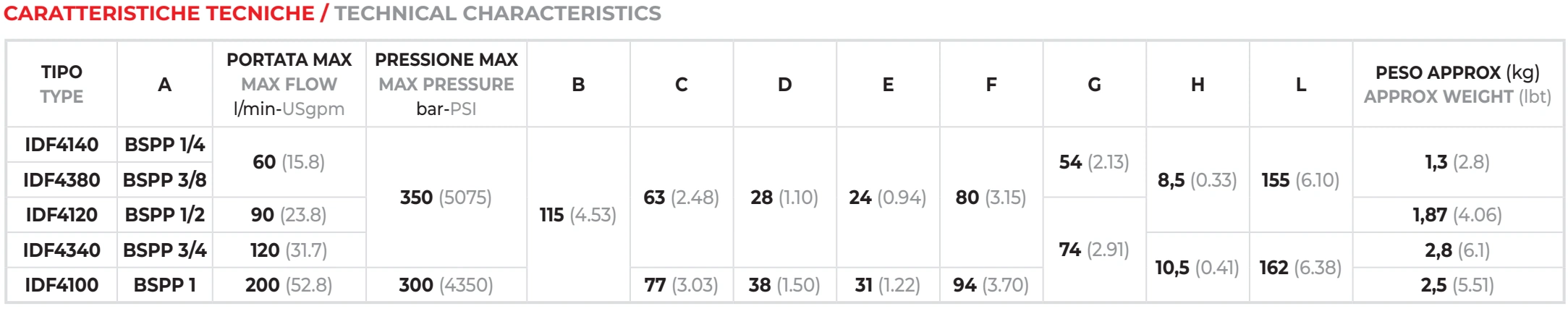

Таблица размеров и параметров IDF4
Увеличить ↗Оригинальная таблица производителя: находите строку по полному коду модели. TYPE/CODE — исполнение; MAX FLOW — расход; MAX PRESSURE — давление; TIGHTENING TORQUE — момент затяжки; APPROX WEIGHT — ориентировочная масса. Размерные буквы относятся к чертежу этой серии.
Полные технические листы и дополнительные материалы
Оригинальные листы производителя: схемы, размеры, таблицы обозначений, условия испытаний и примечания.

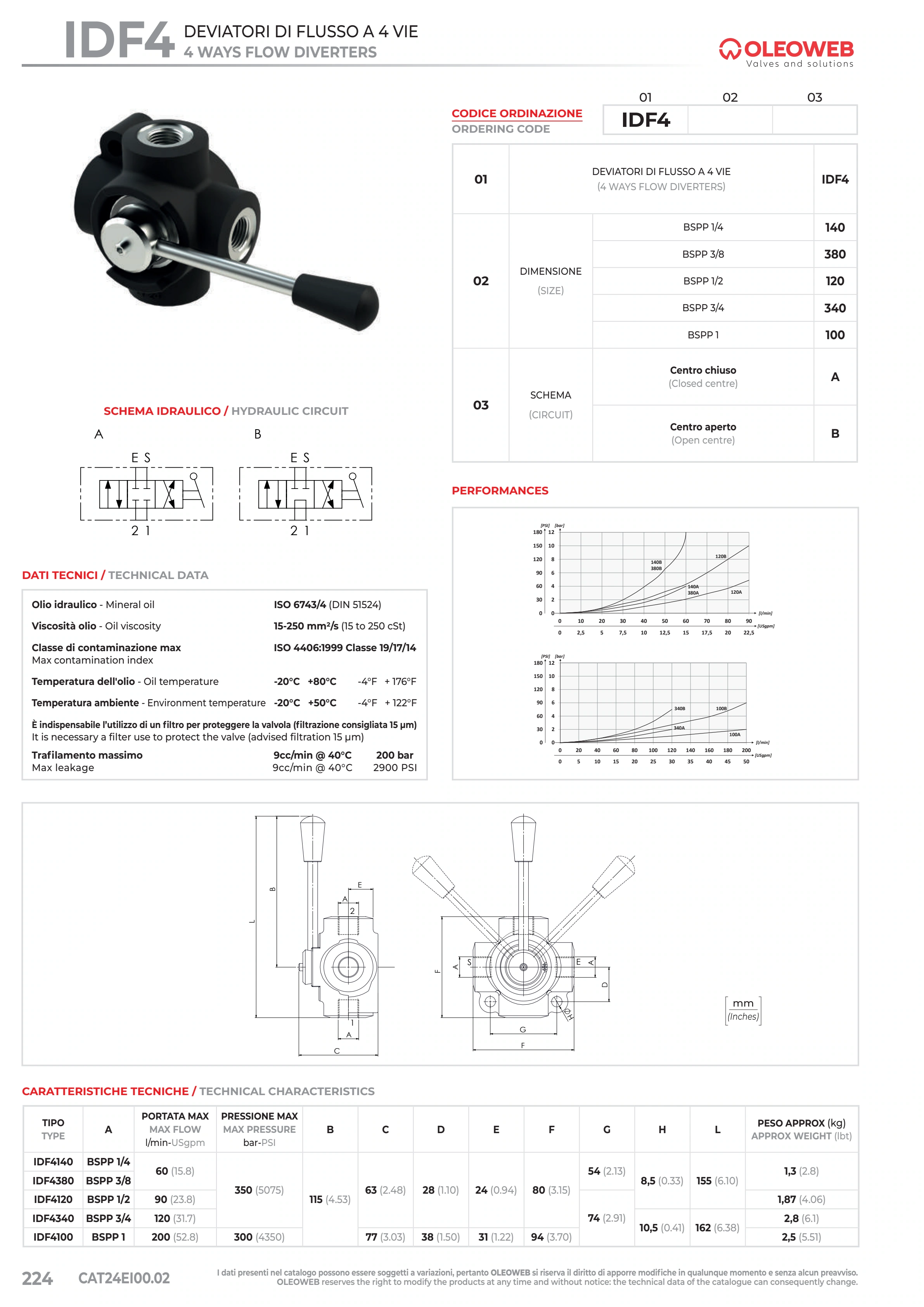

Полный технический лист IDF4
Увеличить ↗Полная страница каталога без обрезки: описание, гидросхема, размеры, таблицы, рабочая среда и примечания. Для чтения мелких обозначений откройте увеличение или исходное изображение.
Как читать схемы, таблицы и графики
- HYDRAULIC CIRCUIT — гидравлическая схема; DIMENSIONS — размеры; CAVITY — посадочная полость; PERFORMANCES — рабочие характеристики.
- FLOW RATE — расход (л/мин); PRESSURE — давление (бар); PRESSURE DROP / Δp — перепад давления. Стрелки между номерами портов показывают направление потока, для которого снят график.
- Ch. / Hex. — размер под ключ. Ø — диаметр. Значения резьбы, глубины посадки, допусков и момента затяжки берутся из чертежа и строки конкретного исполнения.
- Буквы A/B, номера золотников и другие варианты на листе серии не являются взаимозаменяемыми автоматически. Сверяйте полный код товара со схемой, портами и условиями применения.
Описание изделия
Переключатель потока 4-линейный IDF4100B Oleoweb. IDF4 — переключатель потока 4-линейный. Ручное золотниковое устройство изменяет соединение гидравлических линий. Схема нейтрали выбирается по буквенной маркировке. Не является герметичным запорным краном.
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Максимальный расход: 200 л/мин. Максимальное рабочее давление: 300 бар. Нейтраль: Открытый центр. Число гидравлических линий: 4.
Назначение и работа
Ручное золотниковое устройство изменяет соединение гидравлических линий. Схема нейтрали выбирается по буквенной маркировке. Не является герметичным запорным краном.
Подбор и подключение
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Рабочая среда
Рабочая жидкость — минеральное гидравлическое масло ISO 6743/4 (DIN 51524), вязкость 15–250 мм²/с.
Температура масла: −20…+80 °C; температура окружающей среды: −20…+50 °C.
Предельный класс загрязнения по ISO 4406: 19/17/14. Требования к фильтрации учитывают при проектировании всей системы.
Маркировка исполнения
Заводская серия и полный код исполнения сохранены. Русское название описывает функцию, но не заменяет маркировку. Варианты резьбы, пружины, регулировки и схемы выбираются отдельно; неподтверждённое сочетание опций не создаёт новый артикул автоматически.
Изображение и комплектность
На фотографии показан пример исполнения серии. Расположение портов, регулировка, рукоятка и комплектность поставки сверяются по полному коду позиции. Катушка и ответные присоединения согласуются отдельно, если они предусмотрены конструкцией.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
Другие исполнения IDF4
| Изображение | Наименование и исполнение | Код товара | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|
| Переключатель потока 4-линейный IDF4100A OleowebIDF4100A | —Код: УП-00020148 | 14 322,97 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4120A OleowebIDF4120A | —Код: УП-00020150 | 10 660,22 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4120B OleowebIDF4120B | —Код: УП-00020151 | 8 961,26 ₽Опт / шт 9 400,90 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4340A OleowebIDF4340A | —Код: УП-00020153 | 15 037,40 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4340B OleowebIDF4340B | —Код: УП-00020152 | 12 855,70 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4380A OleowebIDF4380A | —Код: УП-00020155 | 10 086,65 ₽Опт / шт 10 204,75 ₽Розница / шт | Наличие и срок уточним | ||
| Переключатель потока 4-линейный IDF4380B OleowebIDF4380B | —Код: УП-00020156 | 9 277,63 ₽Опт / шт 9 626,88 ₽Розница / шт | Наличие и срок уточним |
Подбор другого исполнения
Укажите необходимые опции. Совместимость присоединений, опций и рабочего режима проверим перед созданием отдельной позиции и подтверждением заказа.
