Концевой клапан с нажимным управлением FCM380N Oleoweb
Код товара: УП-00020339
Гидросхемы и чертежи ↓Технические характеристики
- Маркировка
- FCM380N
- Тип устройства
- Концевой клапан с нажимным управлением
- Присоединение
- G 3/8 (BSPP)
- Максимальный расход, л/мин
- 40
- Максимальное рабочее давление, бар
- 350
- Исходное состояние
- Нормально закрытое
Гидросхемы, чертежи и рабочие характеристики
Материалы серии FCM. На общих чертежах и в таблицах выбирайте строку своего исполнения — FCM380N. Нажмите на изображение, чтобы увеличить и рассмотреть размеры.
Гидравлическая схема FCM
Увеличить ↗Обозначения портов и направления потока сохранены по каталогу. Если показано несколько схем, выбирайте схему по полному обозначению исполнения, включая суффиксы.

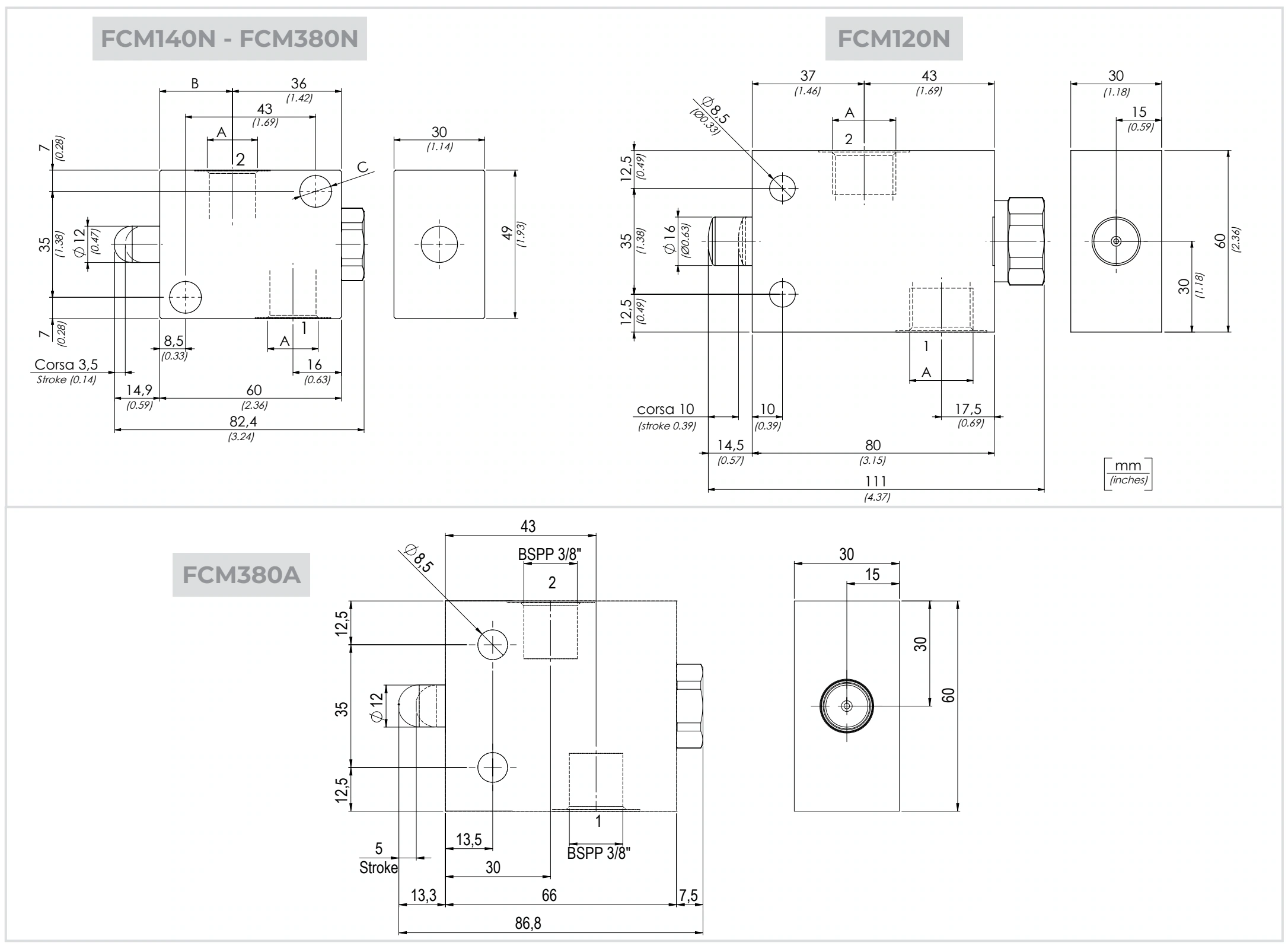

Габариты и присоединительные размеры FCM
Увеличить ↗Габаритный и монтажный чертёж серии. Буквенные размеры и резьбы сверяйте со строкой своего исполнения в таблице ниже. Размеры в квадратных скобках относятся к дюймовой системе, если это указано на листе.

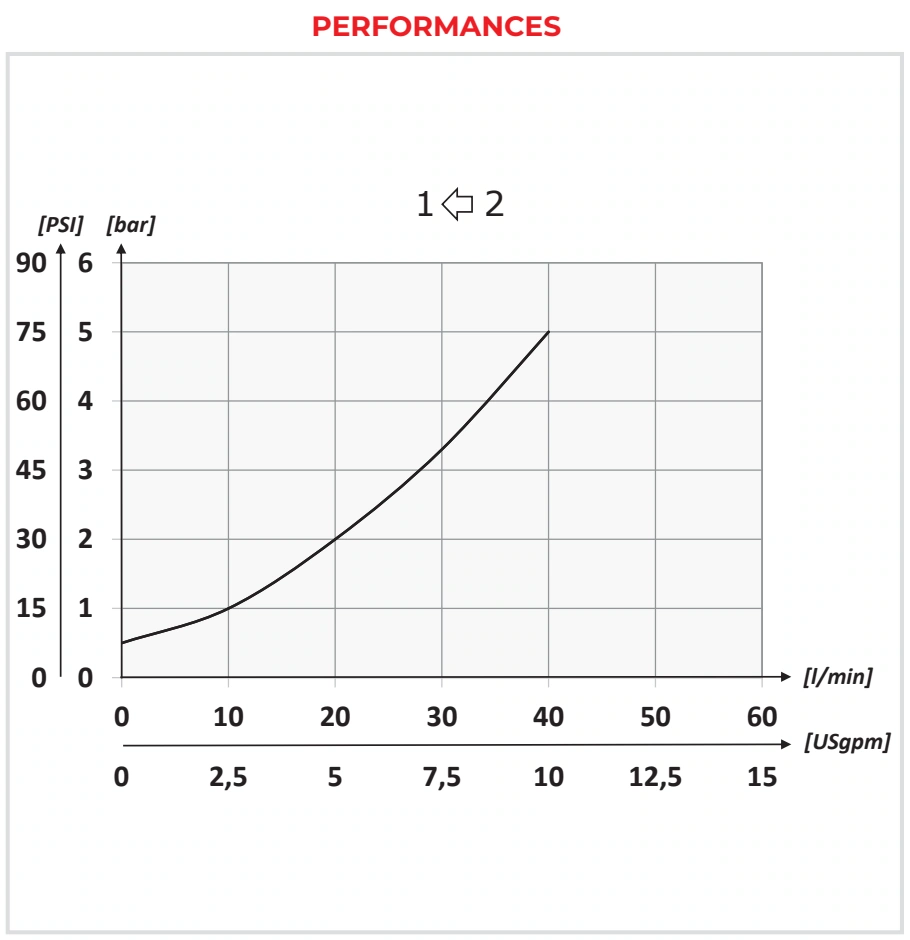

Рабочие характеристики FCM
Увеличить ↗Графики расхода, давления или перепада давления для показанных исполнений. Направление потока, настройка и условия измерения указаны на самом графике; предельные значения не означают одновременную допустимость всех режимов.

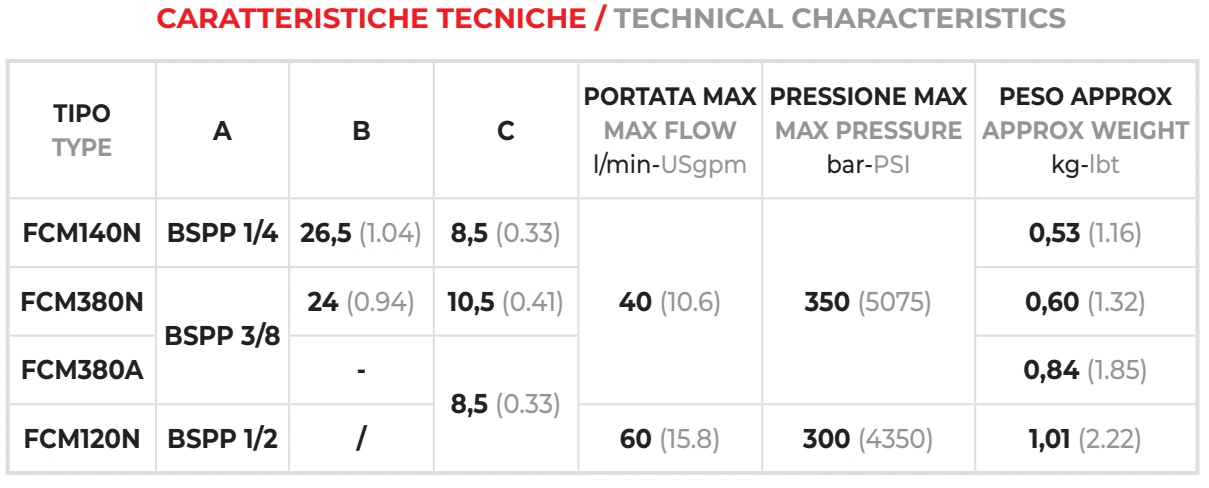

Таблица размеров и параметров FCM
Увеличить ↗Оригинальная таблица производителя: находите строку по полному коду модели. TYPE/CODE — исполнение; MAX FLOW — расход; MAX PRESSURE — давление; TIGHTENING TORQUE — момент затяжки; APPROX WEIGHT — ориентировочная масса. Размерные буквы относятся к чертежу этой серии.
Полные технические листы и дополнительные материалы
Оригинальные листы производителя: схемы, размеры, таблицы обозначений, условия испытаний и примечания.

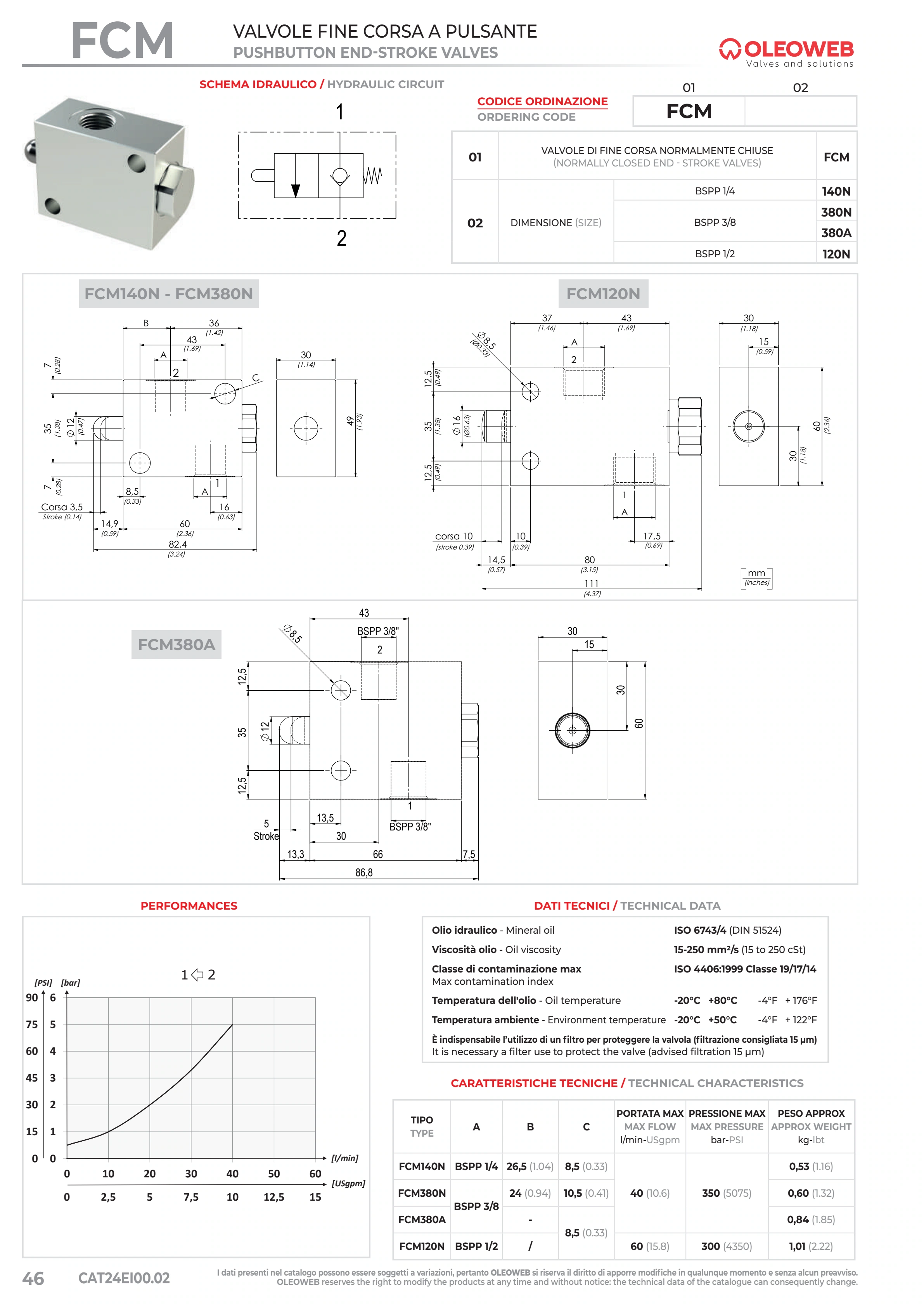

Полный технический лист FCM
Увеличить ↗Полная страница каталога без обрезки: описание, гидросхема, размеры, таблицы, рабочая среда и примечания. Для чтения мелких обозначений откройте увеличение или исходное изображение.
Как читать схемы, таблицы и графики
- HYDRAULIC CIRCUIT — гидравлическая схема; DIMENSIONS — размеры; CAVITY — посадочная полость; PERFORMANCES — рабочие характеристики.
- FLOW RATE — расход (л/мин); PRESSURE — давление (бар); PRESSURE DROP / Δp — перепад давления. Стрелки между номерами портов показывают направление потока, для которого снят график.
- Ch. / Hex. — размер под ключ. Ø — диаметр. Значения резьбы, глубины посадки, допусков и момента затяжки берутся из чертежа и строки конкретного исполнения.
- Буквы A/B, номера золотников и другие варианты на листе серии не являются взаимозаменяемыми автоматически. Сверяйте полный код товара со схемой, портами и условиями применения.
Описание изделия
Концевой клапан с нажимным управлением FCM380N Oleoweb. FCM — концевой клапан с нажимным управлением. Нормально закрытый клапан открывает гидравлический канал при механическом нажатии. Положение упора и допустимый ход толкателя сверяют по монтажному чертежу.
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Максимальный расход: 40 л/мин. Максимальное рабочее давление: 350 бар. Исходное состояние: Нормально закрытое.
Назначение и работа
Нормально закрытый клапан открывает гидравлический канал при механическом нажатии. Положение упора и допустимый ход толкателя сверяют по монтажному чертежу.
Подбор и подключение
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Рабочая среда
Рабочая жидкость — минеральное гидравлическое масло ISO 6743/4 (DIN 51524), вязкость 15–250 мм²/с.
Температура масла: −20…+80 °C; температура окружающей среды: −20…+50 °C.
Предельный класс загрязнения по ISO 4406: 19/17/14. Требования к фильтрации учитывают при проектировании всей системы.
Маркировка исполнения
Заводская серия и полный код исполнения сохранены. Русское название описывает функцию, но не заменяет маркировку. Варианты резьбы, пружины, регулировки и схемы выбираются отдельно; неподтверждённое сочетание опций не создаёт новый артикул автоматически.
Изображение и комплектность
На фотографии показан пример исполнения серии. Расположение портов, регулировка, рукоятка и комплектность поставки сверяются по полному коду позиции. Катушка и ответные присоединения согласуются отдельно, если они предусмотрены конструкцией.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
Другие исполнения FCM
| Изображение | Наименование и исполнение | Код товара | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|
| Концевой клапан с нажимным управлением FCM120N OleowebFCM120N | —Код: УП-00020338 | 6 735,83 ₽Опт / шт 7 811,31 ₽Розница / шт | Наличие и срок уточним |
