Электромагнитный клапан пилотного действия EC102G-ONT Oleoweb
Код товара: УП-00021205
Гидросхемы и чертежи ↓Технические характеристики
- Маркировка
- EC102G-ONT
- Тип устройства
- Электромагнитный клапан пилотного действия
- Максимальный расход, л/мин
- 70
- Максимальное рабочее давление, бар
- 350
- Полость
- SAE 10/2
Гидросхемы, чертежи и рабочие характеристики
Материалы серии EC102. На общих чертежах и в таблицах выбирайте строку своего исполнения — EC102G-ONT. Нажмите на изображение, чтобы увеличить и рассмотреть размеры.
Уточнение данных каталога. На чертеже EC102 рядом с шестигранником указан момент затяжки 50 Н·м, а в нижней таблице той же страницы — 40 Н·м. До монтажа необходимо уточнить у производителя момент для поставляемого исполнения; выбирать одно из значений по этому листу нельзя.

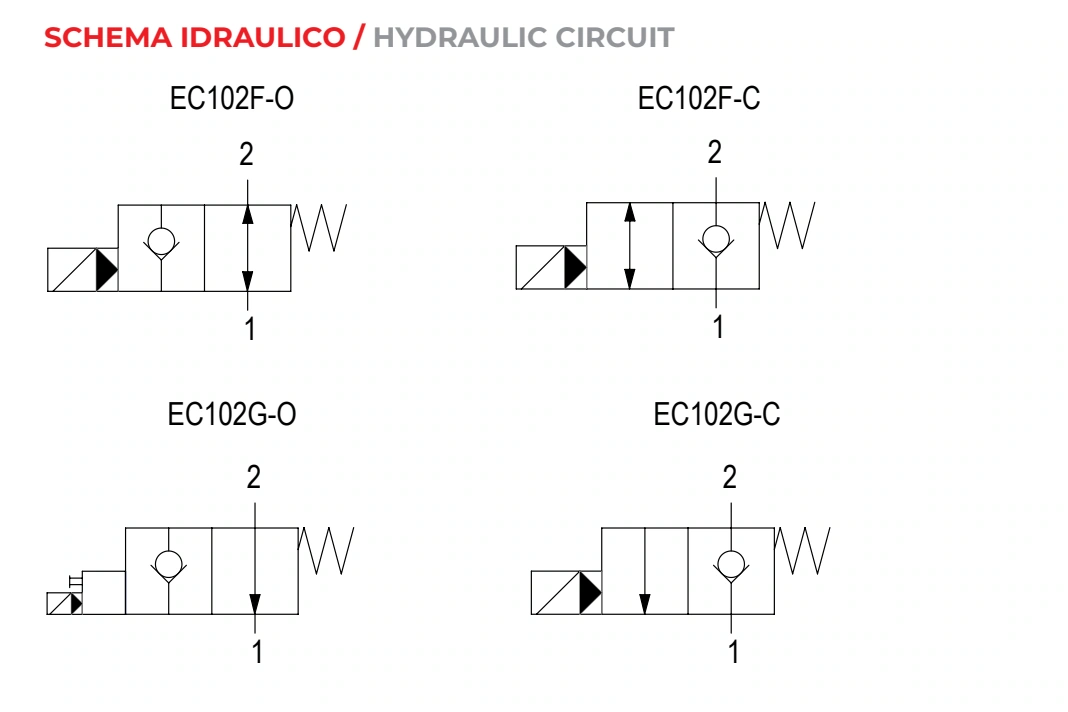

Гидравлическая схема EC102
Увеличить ↗Обозначения портов и направления потока сохранены по каталогу. Если показано несколько схем, выбирайте схему по полному обозначению исполнения, включая суффиксы.

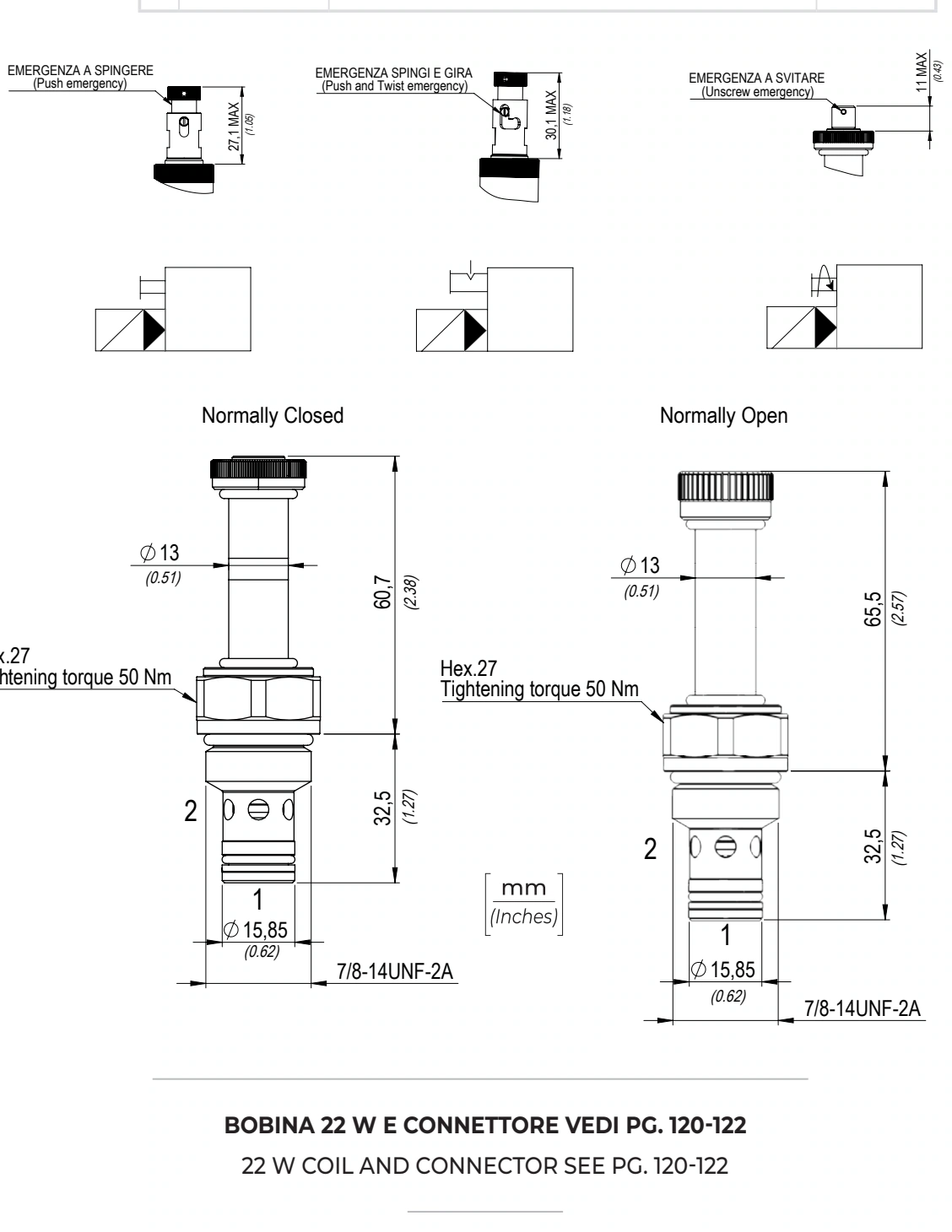

Габариты и присоединительные размеры EC102
Увеличить ↗Габаритный и монтажный чертёж серии. Буквенные размеры и резьбы сверяйте со строкой своего исполнения в таблице ниже. Размеры в квадратных скобках относятся к дюймовой системе, если это указано на листе.

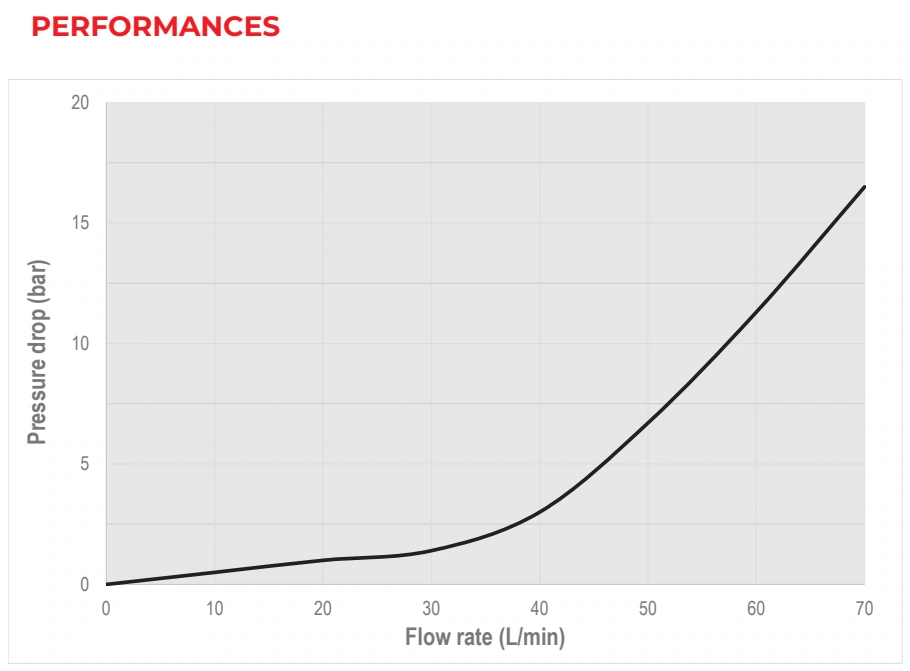

Рабочие характеристики EC102
Увеличить ↗Графики расхода, давления или перепада давления для показанных исполнений. Направление потока, настройка и условия измерения указаны на самом графике; предельные значения не означают одновременную допустимость всех режимов.
Таблица размеров и параметров EC102
Увеличить ↗Оригинальная таблица производителя: находите строку по полному коду модели. TYPE/CODE — исполнение; MAX FLOW — расход; MAX PRESSURE — давление; TIGHTENING TORQUE — момент затяжки; APPROX WEIGHT — ориентировочная масса. Размерные буквы относятся к чертежу этой серии.
Посадочная полость SAE 10/2
Увеличить ↗Для этой серии применяется SAE 10/2. На общем листе используйте только чертёж или строку SAE 10/2; остальные полости приведены для справки. Сохранены глубины, допуски, резьбы, чистота поверхности и примечания производителя.
Полные технические листы и дополнительные материалы
Оригинальные листы производителя: схемы, размеры, таблицы обозначений, условия испытаний и примечания.

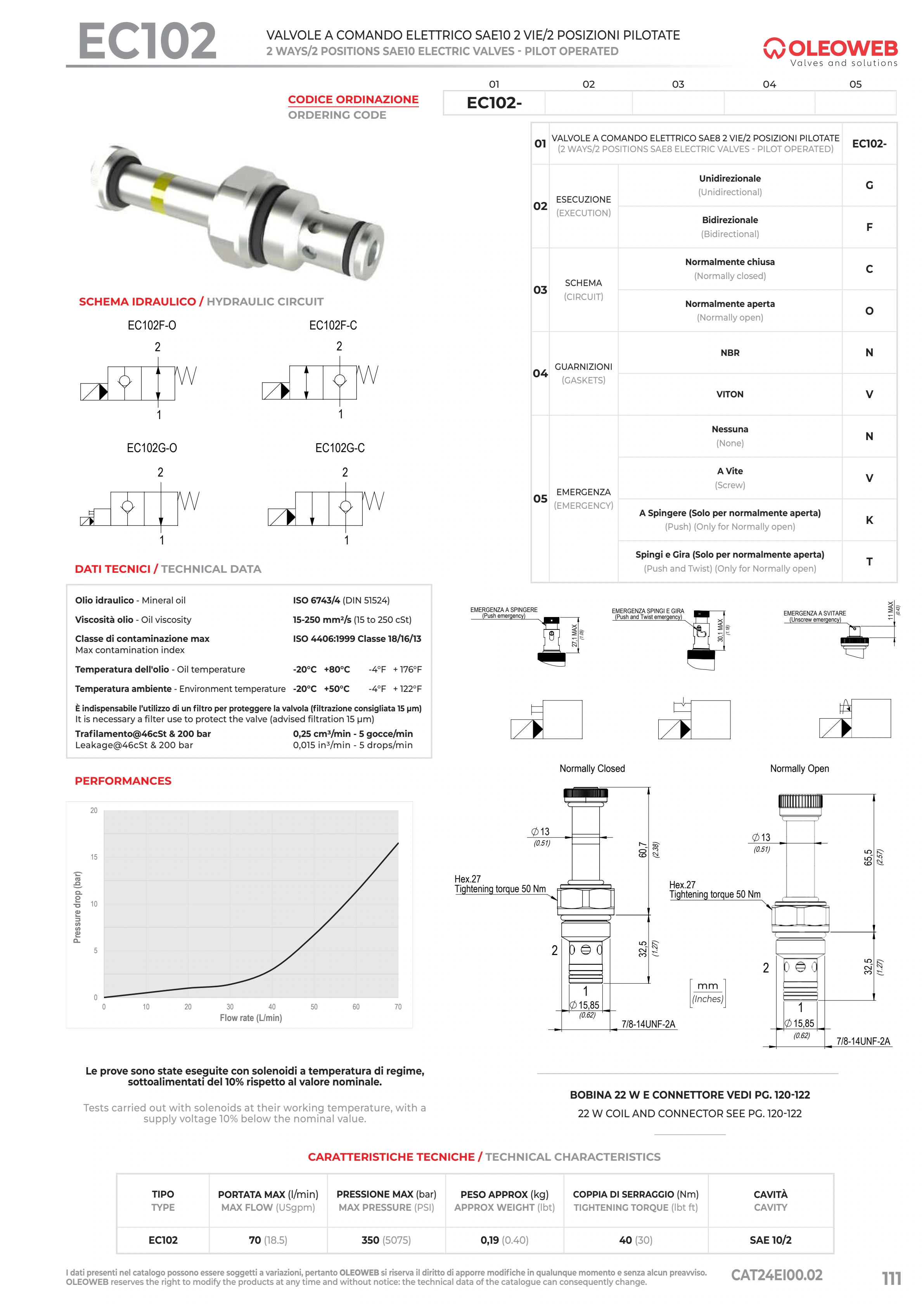

Полный технический лист EC102
Увеличить ↗Полная страница каталога без обрезки: описание, гидросхема, размеры, таблицы, рабочая среда и примечания. Для чтения мелких обозначений откройте увеличение или исходное изображение.
Катушки: размеры и электрические параметры
Увеличить ↗Для указанных на листе клапана исполнений с катушкой 22 Вт используйте раздел EC36 — 22W. Раздел EC — 18W относится к другой серии катушек. Напряжение, род тока и соединение выбираются отдельно; наличие на общем листе не означает совместимость любого варианта.
Электрические соединители: габариты и характеристики
Увеличить ↗Справочный лист разъёмов: стандартный 88100002 и вариант с выпрямителем 88100003. Совместимость с катушкой, напряжением и схемой питания проверяют по выбранному исполнению.
Как читать схемы, таблицы и графики
- HYDRAULIC CIRCUIT — гидравлическая схема; DIMENSIONS — размеры; CAVITY — посадочная полость; PERFORMANCES — рабочие характеристики.
- FLOW RATE — расход (л/мин); PRESSURE — давление (бар); PRESSURE DROP / Δp — перепад давления. Стрелки между номерами портов показывают направление потока, для которого снят график.
- Ch. / Hex. — размер под ключ. Ø — диаметр. Значения резьбы, глубины посадки, допусков и момента затяжки берутся из чертежа и строки конкретного исполнения.
- Буквы A/B, номера золотников и другие варианты на листе серии не являются взаимозаменяемыми автоматически. Сверяйте полный код товара со схемой, портами и условиями применения.
Описание изделия
Электромагнитный клапан пилотного действия EC102G-ONT Oleoweb. EC102 — электромагнитный клапан пилотного действия. Напряжение, катушку, разъём и аварийное управление согласуют отдельно. Катушка не считается включённой в поставку только по изображению клапана. Изменяет состояние гидравлических каналов по электрическому сигналу. Две линии, две позиции.
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Максимальный расход: 70 л/мин. Максимальное рабочее давление: 350 бар.
Назначение и работа
Изменяет состояние гидравлических каналов по электрическому сигналу. Две линии, две позиции.
Напряжение, катушку, разъём и аварийное управление согласуют отдельно. Катушка не считается включённой в поставку только по изображению клапана.
Подбор и подключение
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Рабочая среда
Рабочая жидкость — минеральное гидравлическое масло ISO 6743/4 (DIN 51524), вязкость 15–250 мм²/с.
Температура масла: −20…+80 °C; температура окружающей среды: −20…+50 °C.
Предельный класс загрязнения по ISO 4406: 18/16/13. Требования к фильтрации учитывают при проектировании всей системы.
Маркировка исполнения
Заводская серия и полный код исполнения сохранены. Русское название описывает функцию, но не заменяет маркировку. Варианты резьбы, пружины, регулировки и схемы выбираются отдельно; неподтверждённое сочетание опций не создаёт новый артикул автоматически.
Изображение и комплектность
На фотографии показан пример исполнения серии. Расположение портов, регулировка, рукоятка и комплектность поставки сверяются по полному коду позиции. Катушка и ответные присоединения согласуются отдельно, если они предусмотрены конструкцией.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
