Шестерённый гидромотор GPM30.027.RDSN Blue Ascend
Код товара: УП-00221059
Расшифровка кода и чертежи ↓На фото — пример внешнего вида серии. Вал, крепление и присоединения этой позиции показаны в расшифровке маркировки и на чертежах ниже.
Технические характеристики
- Маркировка
- GPM30.027.RDSN
- Направление вращения
- Реверсивное
- Рабочий объём, см³/об
- 27,1
- Максимальное давление по каталогу, бар
- 290
- Максимальная частота вращения, об/мин
- 3000
- Размер A по чертежу, мм
- 104
- Размер B по чертежу, мм
- 181
- Размер C по чертежу
- G3/4
- Размер c по чертежу
- G3/4
Что означает маркировка
GPM30.027.RDSN
Ниже разобрана комплектация этой позиции. Одинаковые буквы в других сериях могут иметь другое значение.
- R
Вращение
Реверсивное вращение
- D
Монтажный фланец
Два крепёжных отверстия, центрирование 82,5 мм
- S
Приводной вал
Цилиндрический вал со шпонкой A8×7×32 DIN 6885
- —
Внутренний дренаж
Отдельный индекс T отсутствует
- N
Уплотнения
NBR — нитрильные уплотнения
GP — боковые каналы; GPR — каналы в задней крышке. Резьбы и размеры портов показаны на чертеже данного исполнения.
Индекс рабочего объёма не всегда равен точному объёму. Значение в см³/об приведено отдельно в характеристиках; оно не является расходом в л/мин.
Как выглядит это исполнение
Чертежи выбранного типа вала, крепления и каналов. Нажмите, чтобы увеличить; в открытом просмотре можно листать изображения.
Фланец — D
Увеличить ↗Два крепёжных отверстия, центрирование 82,5 мм. Размеры сверяйте с чертежом полного исполнения ниже.

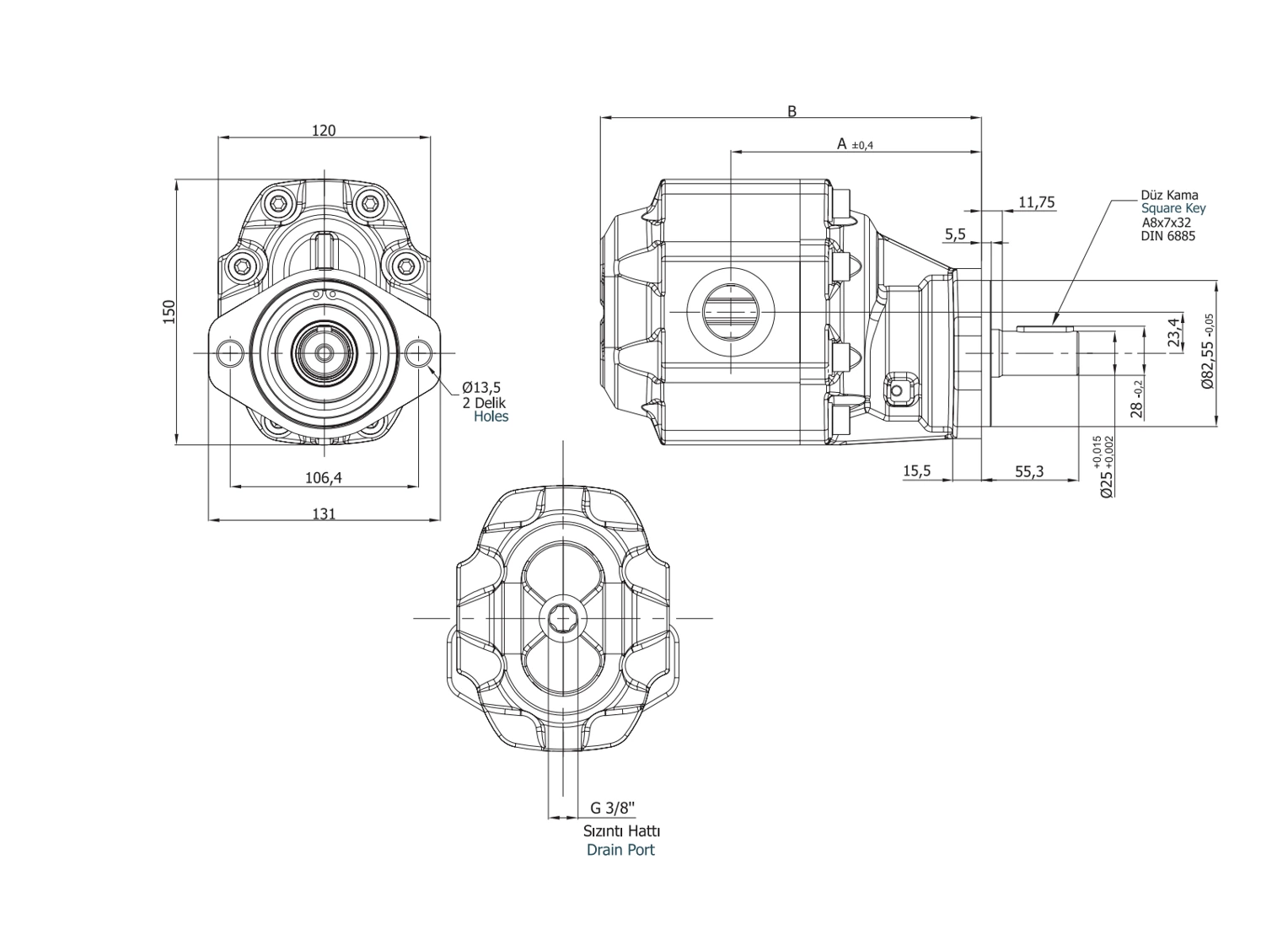

Габариты и присоединение GPM30.027.RDSN
Увеличить ↗Размеры A, B и другие переменные значения сверяйте с характеристиками выбранной позиции.
Исходный лист и система обозначений Blue Ascend
В таблице технического листа найдите строку с вашей маркировкой. На общих схемах кодирования показаны и другие варианты серии — они не входят в выбранную комплектацию автоматически.
Как построен код серии GPM30
Увеличить ↗Оригинальная схема кодирования. Расшифровка выбранных индексов на русском языке приведена выше.
Технический лист GPM30.027.RDSN
Увеличить ↗Таблица исполнений, размеры и примечания производителя.
Описание изделия
Шестерённый гидромотор Blue Ascend GPM30.027.RDSN. GPM30 — гидромоторы внешнего зацепления с постоянным рабочим объёмом. Чугунный корпус. Поток рабочей жидкости вращает шестерённый механизм и выходной вал.
Рабочий объём: 27,1 см³/об.
Для подбора указывают требуемые момент и обороты, расход и давление, режим нагрузки, направление вращения, размеры вала и крепления. Отдельно проверяют дренаж, противодавление в сливе и допустимую нагрузку на вал. Условия конкретного исполнения сверяют с чертежом.
Устройство и назначение
Гидромотор преобразует энергию потока в механическое вращение. Частота вращения зависит от расхода и рабочего объёма, а момент — от перепада давления и механических потерь. Указанное максимальное давление не заменяет проверку допустимого перепада и давления в сливной линии.
Как выбрать исполнение
Для подбора указывают требуемые момент и обороты, расход и давление, режим нагрузки, направление вращения, размеры вала и крепления. Отдельно проверяют дренаж, противодавление в сливе и допустимую нагрузку на вал. Условия конкретного исполнения сверяют с чертежом.
Маркировка и варианты комплектации
В обозначении сохраняются заводские серия и коды исполнения. У шестерённых агрегатов цифры после серии задают индекс рабочего объёма, далее следуют направление вращения и варианты присоединений. Фактический объём берут из таблицы: например, индекс 040 у группы 20 соответствует 3,9 см³/об. Одинаковые буквенные коды в разных группах могут означать разные размеры.
Подбор опций формирует запрос на проверку комплектации. Выбранное сочетание не становится артикулом автоматически: допустимость сборки, параметры и полный код подтверждаются отдельно.
Рабочие условия
Параметры относятся к указанному каталожному исполнению. Максимальные значения не предполагают одновременную работу при всех предельных нагрузках. Перед заказом проверяют полный заводской код, присоединительные размеры и рабочий цикл; совпадение серии и объёма не означает взаимозаменяемость.
Изображения и проверка присоединений
Фотографии показывают примеры серии. Вал, фланец, крышка и расположение портов могут отличаться в зависимости от полного кода исполнения. Перед заменой сверяют чертёж, а не только внешнее сходство.
Уточнение исполнения вала
В схеме обозначений T1 указан размер шлицев 6×24×25, а на размерном листе T1 — 6×21×25. Точный размер проверяют по чертежу конкретного исполнения и подтверждают перед заказом. Индекс S в таблице обозначений означает цилиндрический вал со шпонкой A8×7×32 DIN 6885.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
