Орбитальный гидромотор GMS.315.RNPG12EGN Blue Ascend
Код товара: УП-00018762
Расшифровка кода и чертежи ↓На фото — пример внешнего вида серии. Вал, крепление и присоединения этой позиции показаны в расшифровке маркировки и на чертежах ниже.
Технические характеристики
- Маркировка
- GMS.315.RNPG12EGN
- Направление вращения
- Реверсивное
- Рабочий объём, см³/об
- 321,5
- Максимальная частота вращения, об/мин
- 230
- Максимальное давление по каталогу, бар
- 200
- Максимальный крутящий момент, Н·м
- 870
- Масса, кг
- 12,3
Что означает маркировка
GMS.315.RNPG12EGN
Ниже разобрана комплектация этой позиции. Одинаковые буквы в других сериях могут иметь другое значение.
- RNPG12EGN
Код комплектации
Маркировка опубликована целиком. Таблица расшифровки отдельных букв в предоставленном каталоге отсутствует.
Для этой орбитальной серии ниже приведены её собственные гидросхема, вал, крепление и присоединения. Буквенные обозначения шестерённых моторов к ней не применяются.
Обозначение A (и B, если есть) на чертеже — переменный размер: значение для выбранной маркировки указано в характеристиках и исходной таблице.
Как выглядит это исполнение
Чертежи выбранного типа вала, крепления и каналов. Нажмите, чтобы увеличить; в открытом просмотре можно листать изображения.

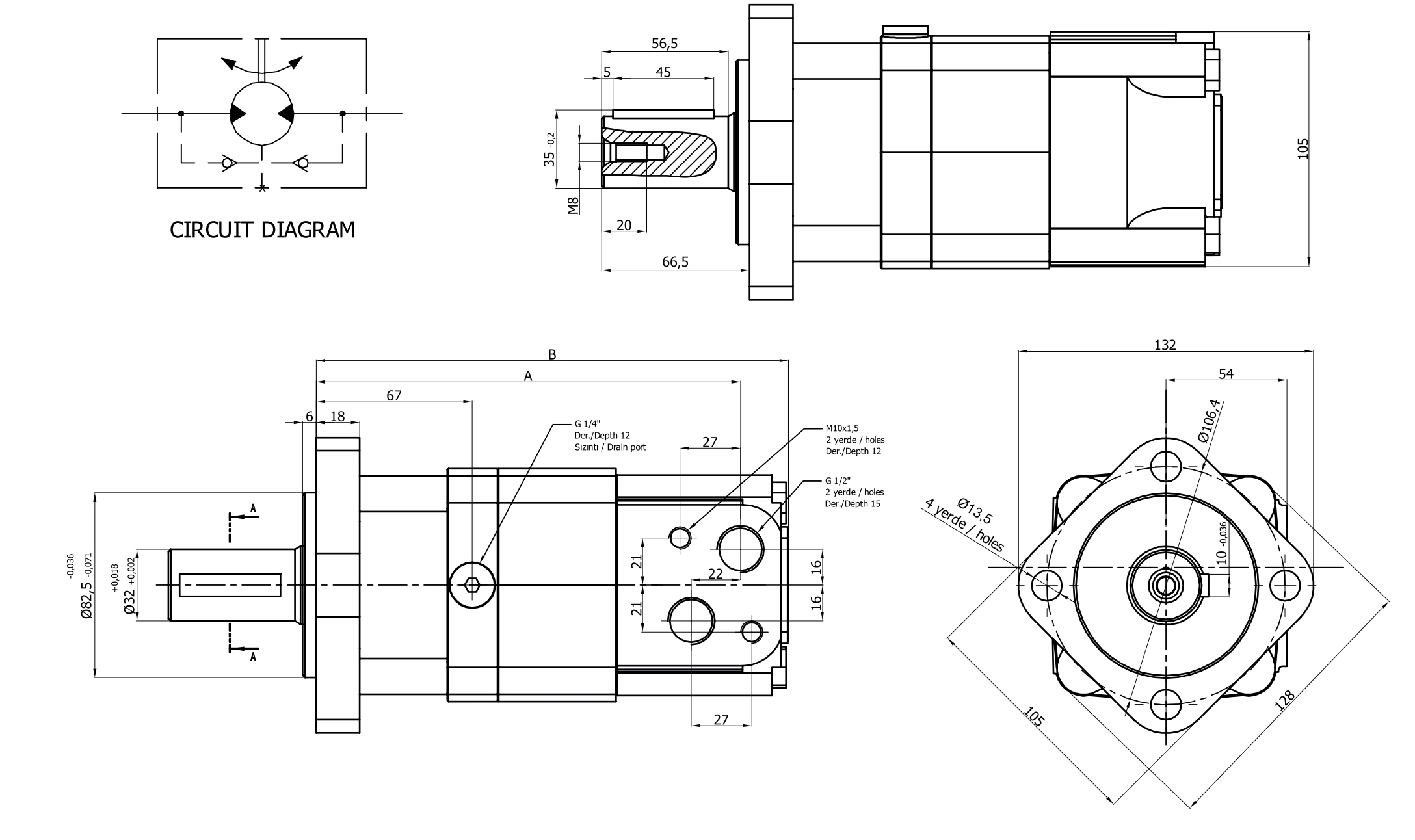

Габариты и присоединение GMS.315.RNPG12EGN
Увеличить ↗Размеры A, B и другие переменные значения сверяйте с характеристиками выбранной позиции.
Исходный лист и система обозначений Blue Ascend
В таблице технического листа найдите строку с вашей маркировкой. На общих схемах кодирования показаны и другие варианты серии — они не входят в выбранную комплектацию автоматически.

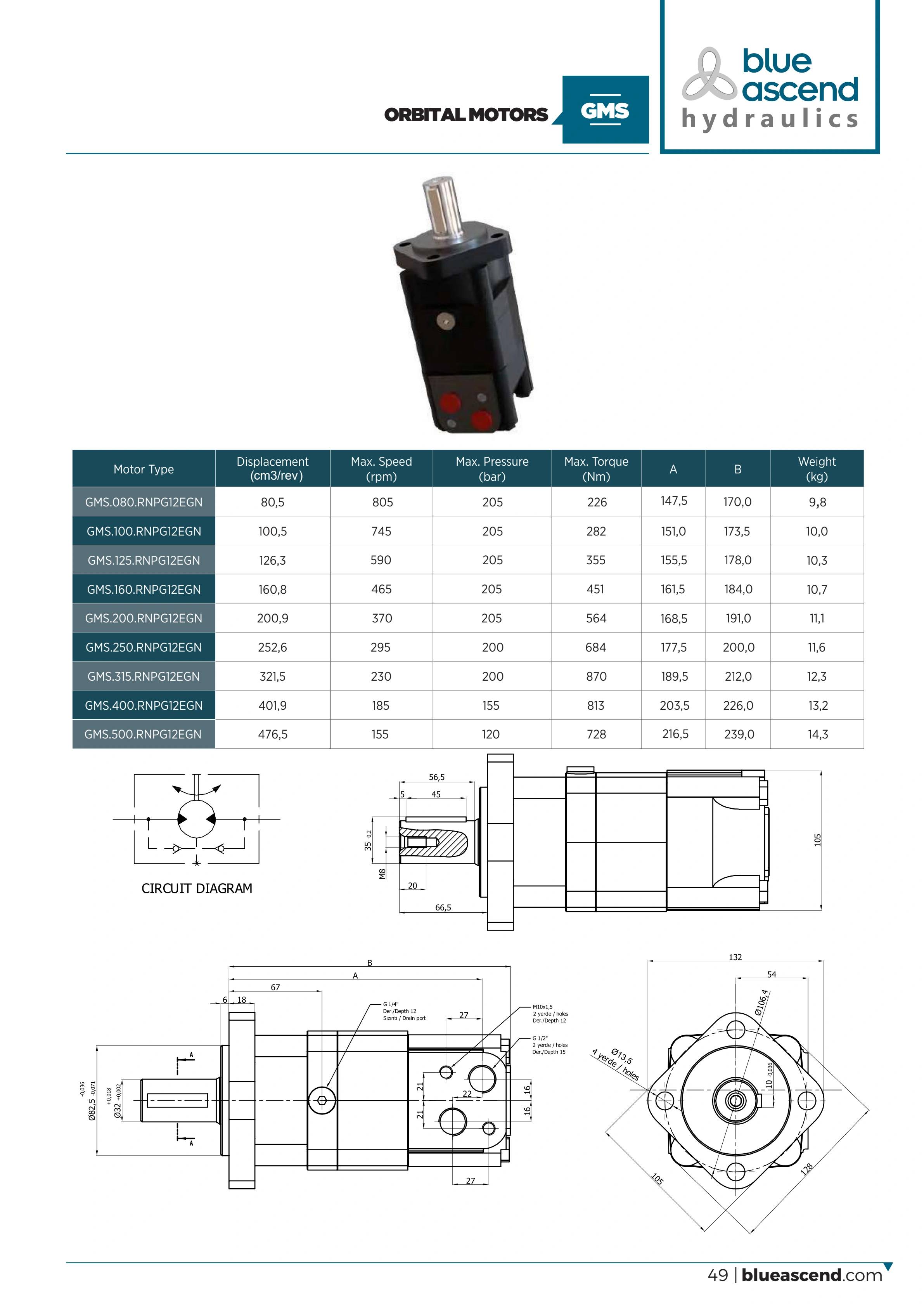

Технический лист GMS.315.RNPG12EGN
Увеличить ↗Таблица исполнений, размеры и примечания производителя.
Описание изделия
Орбитальный гидромотор Blue Ascend GMS.315.RNPG12EGN. GMS — низкооборотные орбитальные гидромоторы для получения крутящего момента от потока гидравлической жидкости.
Рабочий объём: 321,5 см³/об.
Для подбора указывают требуемые момент и обороты, расход и давление, режим нагрузки, направление вращения, размеры вала и крепления. Отдельно проверяют дренаж, противодавление в сливе и допустимую нагрузку на вал. Условия конкретного исполнения сверяют с чертежом.
Устройство и назначение
Гидромотор преобразует энергию потока в механическое вращение. Частота вращения зависит от расхода и рабочего объёма, а момент — от перепада давления и механических потерь. Указанное максимальное давление не заменяет проверку допустимого перепада и давления в сливной линии.
Как выбрать исполнение
Для подбора указывают требуемые момент и обороты, расход и давление, режим нагрузки, направление вращения, размеры вала и крепления. Отдельно проверяют дренаж, противодавление в сливе и допустимую нагрузку на вал. Условия конкретного исполнения сверяют с чертежом.
Маркировка и варианты комплектации
Полная маркировка орбитального мотора сохраняется без изменения. Индексы фланца, вала и портов нельзя расшифровывать по таблицам шестерённых моторов. В карточке приведены параметры именно опубликованного исполнения; другую комплектацию подбирают по присоединительному чертежу.
Подбор опций формирует запрос на проверку комплектации. Выбранное сочетание не становится артикулом автоматически: допустимость сборки, параметры и полный код подтверждаются отдельно.
Рабочие условия
Параметры относятся к указанному каталожному исполнению. Максимальные значения не предполагают одновременную работу при всех предельных нагрузках. Перед заказом проверяют полный заводской код, присоединительные размеры и рабочий цикл; совпадение серии и объёма не означает взаимозаменяемость.
Изображения и проверка присоединений
Фотографии показывают примеры серии. Вал, фланец, крышка и расположение портов могут отличаться в зависимости от полного кода исполнения. Перед заменой сверяют чертёж, а не только внешнее сходство.
Условия подбора
Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
