Делитель потока AFD10.2-2,7N Blue Ascend

Описание изделия

Шестерённый делитель потока Blue Ascend AFD10.2-2,7N, число секций — 2. AFD10 — многосекционные шестерённые делители потока в алюминиевом корпусе. Секции связаны общим валом и распределяют подаваемую жидкость по нескольким линиям. Соотношение расходов определяется рабочими объёмами секций; реальное отклонение зависит от перепада нагрузок, вязкости и внутренних утечек.

Нужны число секций, объём каждой секции, минимальный и максимальный расходы, давление и разница нагрузок, требуемая точность согласования и наличие клапанов выравнивания. Буква X в каталожной таблице обозначает переменное число секций и сама по себе не является полным заказным исполнением.

Устройство и назначение

Делитель применяют для согласования движения нескольких гидравлических исполнительных механизмов. Расход и давление проверяют по каждой секции и по каждому входу. В отдельных режимах давление на выходе может превышать входное, поэтому защита выходных линий обязательна по расчёту схемы.

Как выбрать исполнение

Нужны число секций, объём каждой секции, минимальный и максимальный расходы, давление и разница нагрузок, требуемая точность согласования и наличие клапанов выравнивания. Буква X в каталожной таблице обозначает переменное число секций и сама по себе не является полным заказным исполнением.

Маркировка и варианты комплектации

В таблицах AFD рабочий объём относится к одной секции. Число секций и схема входов выбираются отдельно. Значения X в обозначении и таблица габаритов не превращаются автоматически в подтверждённый заказной код.

Подбор опций формирует запрос на проверку комплектации. Выбранное сочетание не становится артикулом автоматически: допустимость сборки, параметры и полный код подтверждаются отдельно.

Рабочие условия

Параметры относятся к указанному каталожному исполнению. Максимальные значения не предполагают одновременную работу при всех предельных нагрузках. Перед заказом проверяют полный заводской код, присоединительные размеры и рабочий цикл; совпадение серии и объёма не означает взаимозаменяемость.

Клапаны и коды комплектации

В Technical Catalog, с. 180 и 182, приведены диапазоны R1: 10–90, R2: 70–140 и R3: 120–190 бар. В ранее внесённых карточках встречаются другие клапаны и диапазоны. Эти настройки не считаются взаимозаменяемыми: для комплектации с клапаном требуется маркировка установленного картриджа и его паспорт.

Изображения и проверка присоединений

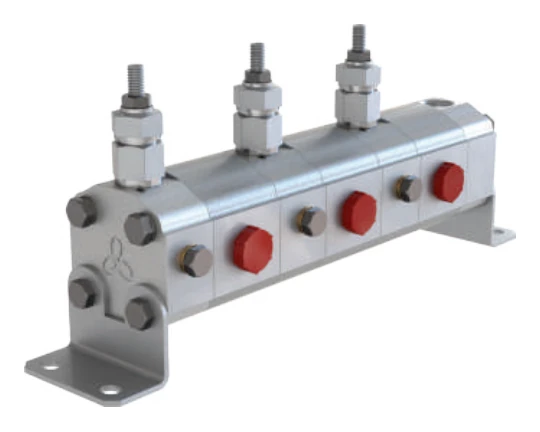

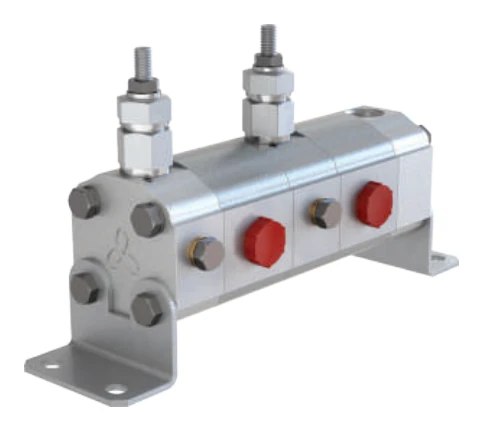

Фотографии показывают примеры серии. Вал, фланец, крышка и расположение портов могут отличаться в зависимости от полного кода исполнения. Перед заменой сверяют чертёж, а не только внешнее сходство.

Каталожные рабочие объёмы

Для серии предусмотрены объёмы одной секции: 1,2, 1,7, 2,3, 2,7, 3,2, 3,8, 4,3, 5, 6,3, 7,8, 9,5 см³/об. Для остальных исполнений используйте подбор комплектации.

Условия подбора

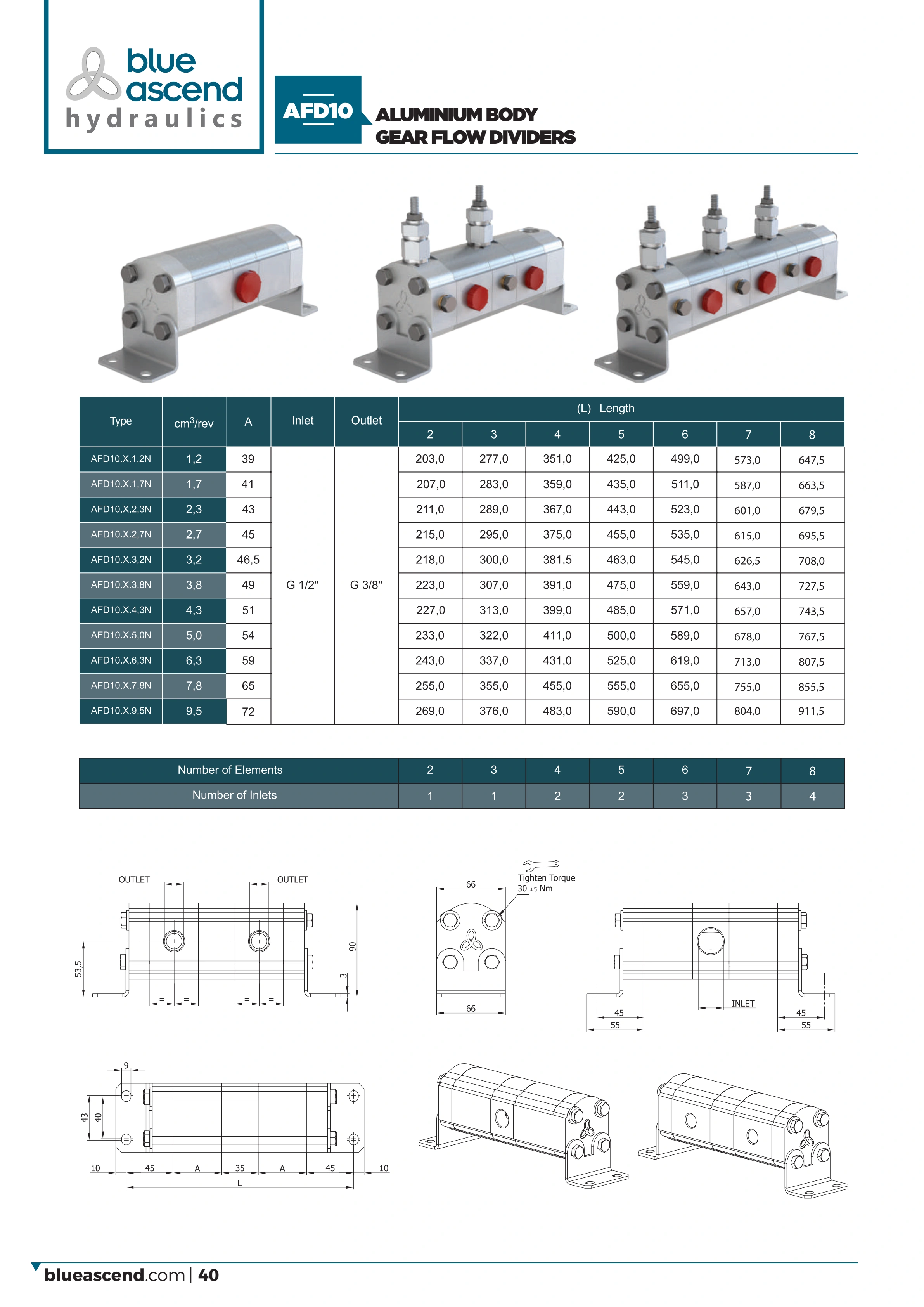

Обозначения A, B и других размеров относятся к чертежу данного исполнения. Предельные значения из каталога нельзя автоматически считать допустимыми одновременно. Для замены проверяют рабочий режим, функцию устройства, присоединения и рабочую жидкость. У вращающихся агрегатов дополнительно сверяют направление вращения, вал и фланец.
