Поршневые уплотнения · Guarnitec
GER — размеры, артикулы и подбор

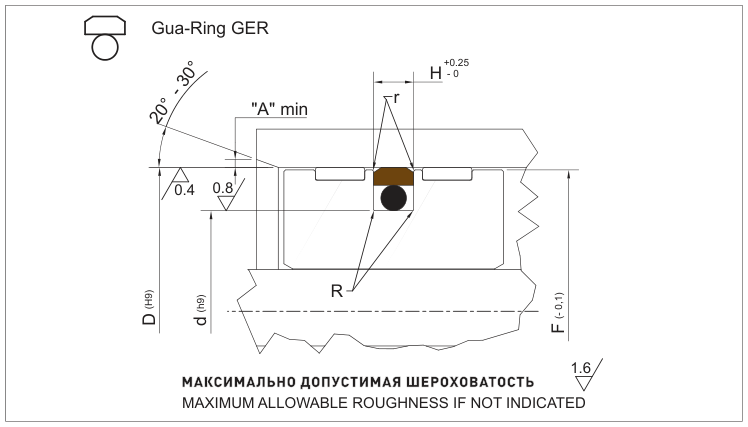

GER — поршневое уплотнение Guarnitec серии GUA-RING. PTFE-профиль с O-ring предварительного натяжения применяется в поршневом узле, где требуются низкое трение, стабильная герметизация и устойчивость к давлению; при подборе учитывают D/d/H и номер O-ring.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильGER
Типпоршневое уплотнение / GUA-RING GER
КатегорияПоршневые уплотнения
ПроизводительGuarnitec
Размерных строк79
МатериалPTFE + NBR
Давление60 МПа
Температура-30 °C до +100 °C
Скорость15 м/с
Быстрый подбор
Нужен аналог или поставка GER? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы GER
79 строк| d | D | H | OR | ART / ITEM |
|---|---|---|---|---|
| 8,00 | 3,10 | 2,20 | 006 | GER 0080 |
| 10,00 | 5,10 | 2,20 | 008 | GER 0100 |
| 12,00 | 7,10 | 2,20 | 010 | GER 0120 |
| 15,00 | 7,50 | 3,20 | 108 | GER 0150 |
| 16,00 | 8,50 | 3,20 | 109 | GER 0160 |
| 18,00 | 10,50 | 3,20 | 110 | GER 0180 |
| 20,00 | 12,50 | 3,20 | 111 | GER 0200 |
| 22,00 | 14,50 | 3,20 | 113 | GER 0220 |
| 24,00 | 16,50 | 3,20 | 114 | GER 0240 |
| 25,00 | 17,50 | 3,20 | 115 | GER 0250 |
| 28,00 | 20,50 | 3,20 | 116 | GER 0280 |
| 30,00 | 22,50 | 3,20 | 118 | GER 0300 |
| 32,00 | 24,50 | 3,20 | 119 | GER 0320 |
| 35,00 | 27,50 | 3,20 | 121 | GER 0350 |
| 38,00 | 30,50 | 3,20 | 123 | GER 0380 |
| 39,00 | 31,50 | 3,20 | 124 | GER 0390 |
| 40,00 | 29,00 | 4,20 | 216 | GER 0400 |
| 42,00 | 31,00 | 4,20 | 217 | GER 0420 |
| 45,00 | 34,00 | 4,20 | 219 | GER 0450 |
| 48,00 | 37,00 | 4,20 | 221 | GER 0480 |
| 50,00 | 39,00 | 4,20 | 222 | GER 0500 |
| 52,00 | 41,00 | 4,20 | 223 | GER 0520 |
| 55,00 | 44,00 | 4,20 | 224 | GER 0550 |
| 60,00 | 49,00 | 4,20 | 225 | GER 0600 |
| 63,00 | 52,00 | 4,20 | 226 | GER 0630 |
| 65,00 | 54,00 | 4,20 | 227 | GER 0650 |
| 70,00 | 59,00 | 4,20 | 228 | GER 0700 |
| 75,00 | 64,00 | 4,20 | 230 | GER 0750 |
| 80,00 | 64,50 | 6,30 | 333 | GER 0800 |
| 85,00 | 69,50 | 6,30 | 335 | GER 0850 |
| 90,00 | 74,50 | 6,30 | 336 | GER 0900 |
| 95,00 | 79,50 | 6,30 | 338 | GER 0950 |
| 100,00 | 84,50 | 6,30 | 339 | GER 1000 |
| 105,00 | 89,50 | 6,30 | 341 | GER 1050 |
| 110,00 | 94,50 | 6,30 | 343 | GER 1100 |
| 115,00 | 99,50 | 6,30 | 344 | GER 1150 |
| 120,00 | 104,50 | 6,30 | 346 | GER 1200 |
| 125,00 | 109,50 | 6,30 | 347 | GER 1250 |
| 130,00 | 114,50 | 6,30 | 349 | GER 1300 |
| 135,00 | 114,00 | 8,10 | 425 | GER 1350 |
| 140,00 | 119,00 | 8,10 | 426 | GER 1400 |
| 145,00 | 124,00 | 8,10 | 428 | GER 1450 |
| 150,00 | 129,00 | 8,10 | 429 | GER 1500 |
| 160,00 | 139,00 | 8,10 | 433 | GER 1600 |
| 170,00 | 149,00 | 8,10 | 436 | GER 1700 |
| 180,00 | 159,00 | 8,10 | 438 | GER 1800 |
| 190,00 | 169,00 | 8,10 | 439 | GER 1900 |
| 200,00 | 179,00 | 8,10 | 441 | GER 2000 |
| 210,00 | 189,00 | 8,10 | 442 | GER 2100 |
| 220,00 | 199,00 | 8,10 | 444 | GER 2200 |
| 225,00 | 204,00 | 8,10 | 445 | GER 2250 |
| 230,00 | 209,00 | 8,10 | 445 | GER 2300 |
| 240,00 | 219,00 | 8,10 | 446 | GER 2400 |
| 250,00 | 229,00 | 8,10 | 447 | GER 2500 |
| 260,00 | 239,00 | 8,10 | 447 | GER 2600 |
| 270,00 | 249,00 | 8,10 | 448 | GER 2700 |
| 280,00 | 259,00 | 8,10 | 449 | GER 2800 |
| 290,00 | 269,00 | 8,10 | 450 | GER 2900 |
| 300,00 | 279,00 | 8,10 | 451 | GER 3000 |
| 310,00 | 289,00 | 8,10 | 451 | GER 3100 |
| 320,00 | 299,00 | 8,10 | 452 | GER 3200 |
| 330,00 | 305,50 | 8,10 | 453 | GER 3300 |
| 340,00 | 315,50 | 8,10 | 453 | GER 3400 |
| 350,00 | 325,50 | 8,10 | 454 | GER 3500 |
| 360,00 | 335,50 | 8,10 | 455 | GER 3600 |
| 370,00 | 345,50 | 8,10 | 456 | GER 3700 |
| 380,00 | 355,50 | 8,10 | 457 | GER 3800 |
| 390,00 | 365,50 | 8,10 | 457 | GER 3900 |
| 400,00 | 375,50 | 8,10 | 458 | GER 4000 |
| 410,00 | 385,50 | 8,10 | 459 | GER 4100 |
| 420,00 | 395,50 | 8,10 | 460 | GER 4200 |
| 430,00 | 405,50 | 8,10 | 461 | GER 4300 |
| 440,00 | 415,50 | 8,10 | 461 | GER 4400 |
| 450,00 | 425,50 | 8,10 | 462 | GER 4500 |
| 460,00 | 435,50 | 8,10 | 463 | GER 4600 |
| 470,00 | 445,50 | 8,10 | 464 | GER 4700 |
| 480,00 | 455,50 | 8,10 | 465 | GER 4800 |
| 490,00 | 465,50 | 8,10 | 465 | GER 4900 |
| 500,00 | 475,50 | 8,10 | 466 | GER 5000 |
