Поршневое уплотнение GER для гидроцилиндров
GER — двухстороннее композитное поршневое уплотнение на основе модифицированного PTFE, рассчитанное на высокие нагрузки, минимальное трение и длительный ресурс работы.
Описание поршневого уплотнения GER
Поршневое уплотнение GER является одним из самых распространенных серийных решений для гидроцилиндров двустороннего действия. Конструкция состоит из динамического уплотнительного кольца из модифицированного PTFE и эластомерного поджимного элемента, обеспечивающего предварительное усилие и стабильную герметизацию в широком диапазоне давлений.
Основной рабочий материал профиля — политетрафторэтилен (PTFE), как правило модифицированный бронзовым наполнителем около 40%. Такое сочетание обеспечивает крайне низкий коэффициент трения, высокую износостойкость и длительный срок службы даже в тяжелых режимах эксплуатации. Подобные уплотнения широко применяются в мобильной гидравлике, промышленном оборудовании, прессах и цилиндрах землеройной техники.
Благодаря PTFE-профилю уплотнение GER обеспечивает очень плавное движение поршня, минимальный эффект stick-slip и низкий уровень нагрева при работе. Такие решения особенно ценятся в цилиндрах с высокой частотой циклов и требованиями к ресурсу направляющих и зеркала цилиндра.
При этом конструкция имеет и определенные особенности монтажа. PTFE-кольцо обладает высокой жесткостью и требует правильной установки с использованием нагрева и специальной диаметральной оснастки для усадки. При неправильном монтаже профиль можно повредить или порвать, поэтому часть производителей предпочитает более простые полиуретановые решения, несмотря на значительные преимущества GER по ресурсу и трению.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR | до 15 м/с | -30°C…+130°C | до 60 МПа / 600 bar | тяжелая мобильная гидравлика, экскаваторы, прессовое оборудование |
| PTFE / Carbon Graphite / NBR | до 15 м/с | -30°C…+100°C | до 60 МПа / 600 bar | высокоскоростные гидросистемы и оборудование с минимальным трением |
| PTFE / Carbon | до 5 м/с | -30°C…+130°C | до 40 МПа / 400 bar | промышленная гидравлика и узлы с высокими требованиями к износостойкости |
| PTFE / Glass Fiber / NBR | до 15 м/с | -30°C…+100°C | до 60 МПа / 600 bar | гидроцилиндры с повышенными радиальными нагрузками |
| TPE | до 0.5 м/с | -30°C…+100°C | до 50 МПа / 500 bar | универсальные цилиндры среднего давления |
| PTFE / NBR | до 5 м/с | -30°C…+130°C | до 40 МПа / 400 bar | гидросистемы с высокими требованиями к ресурсу и низкому трению |
Преимущества уплотнения GER
- очень низкий коэффициент трения благодаря PTFE-профилю
- высокий ресурс работы и минимальный износ зеркала цилиндра
- стабильная работа при высоких давлениях и скоростях
- минимальный эффект stick-slip и плавное движение поршня
- бронзовый наполнитель повышает устойчивость к нагрузкам и износу
- подходит для тяжелой мобильной и промышленной гидравлики
Аналоги и взаимозаменяемость GER
GER подбирается как двухстороннее PTFE-уплотнение для поршней гидроцилиндров при совпадении посадочных размеров, материала, давления и условий эксплуатации. При замене необходимо учитывать технологию монтажа, состояние канавки и требования к диаметральной усадке PTFE-кольца.
Фотографии и рендеры поршневое гидравлическое уплотнение GER

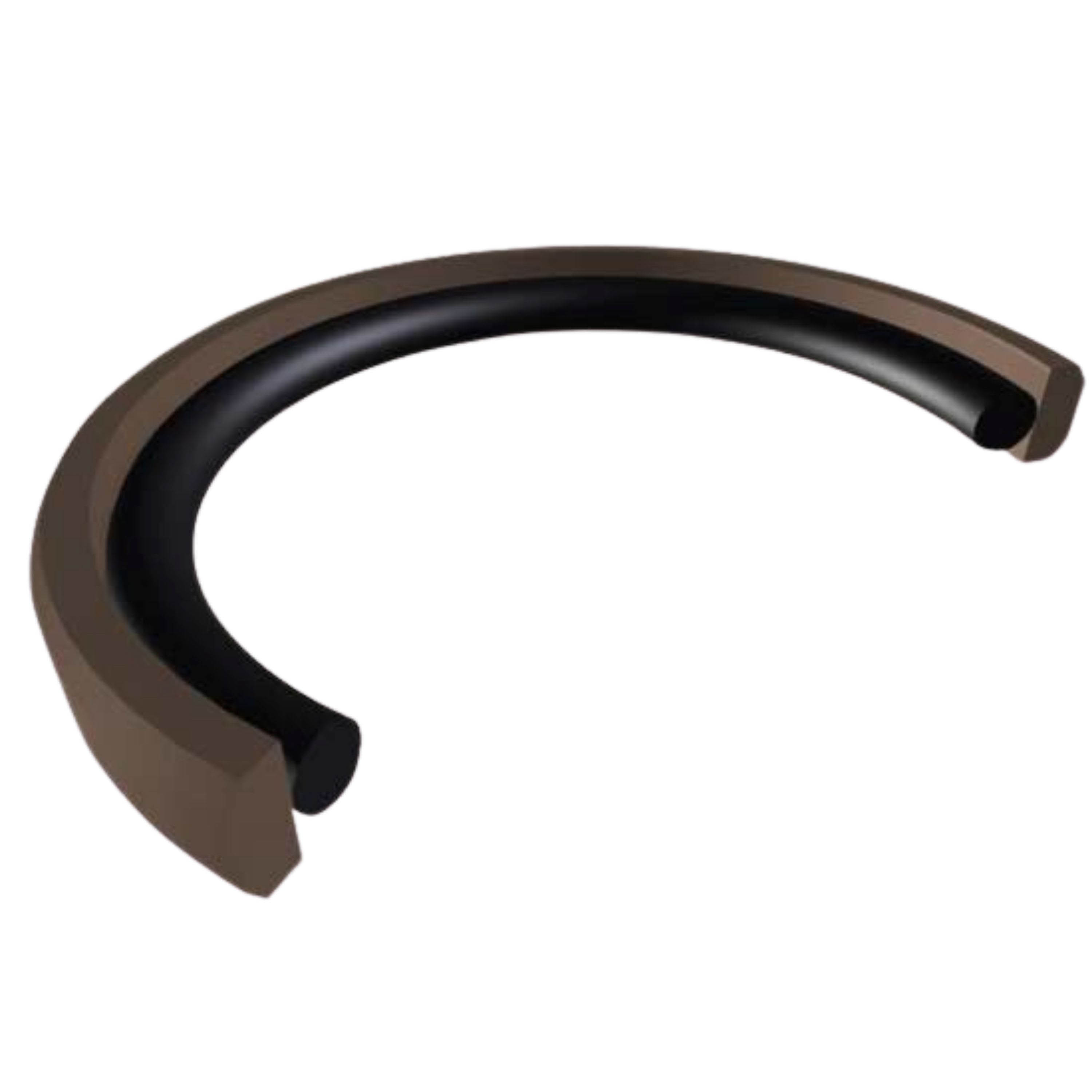

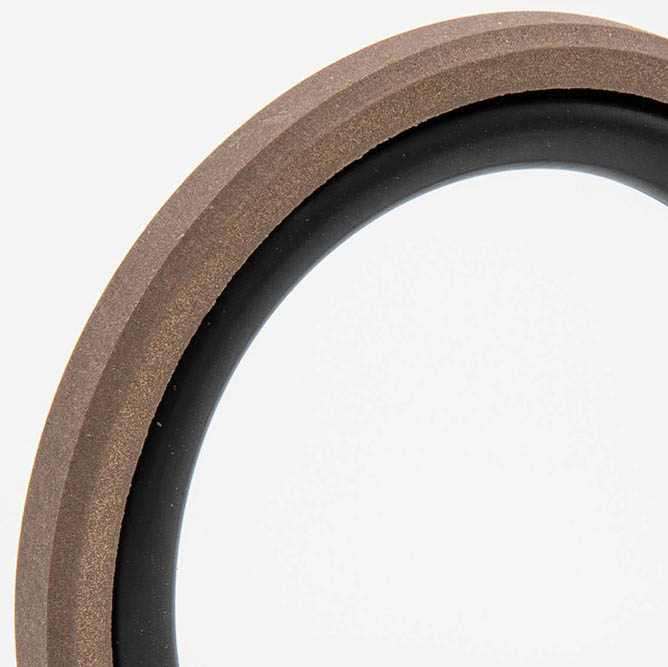

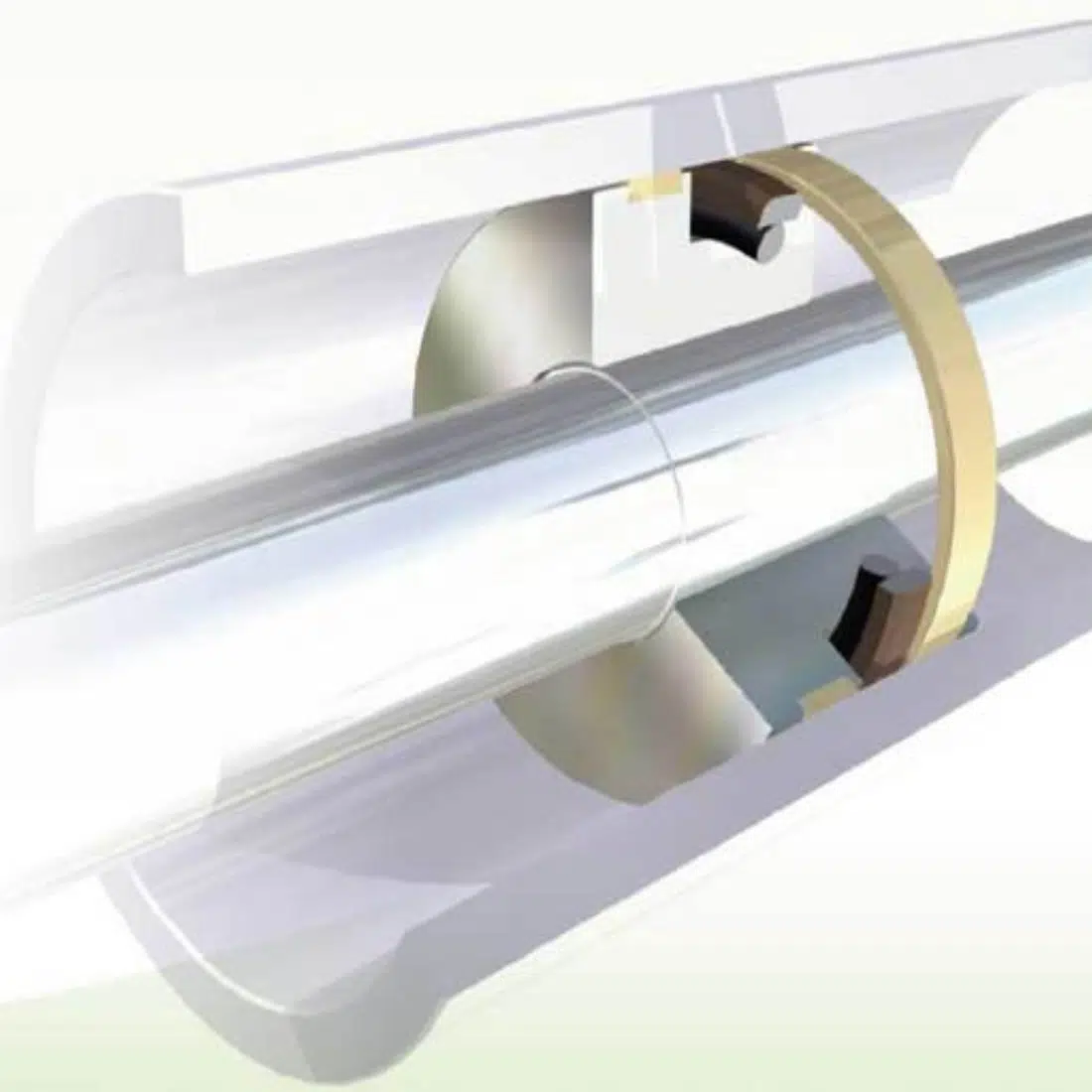

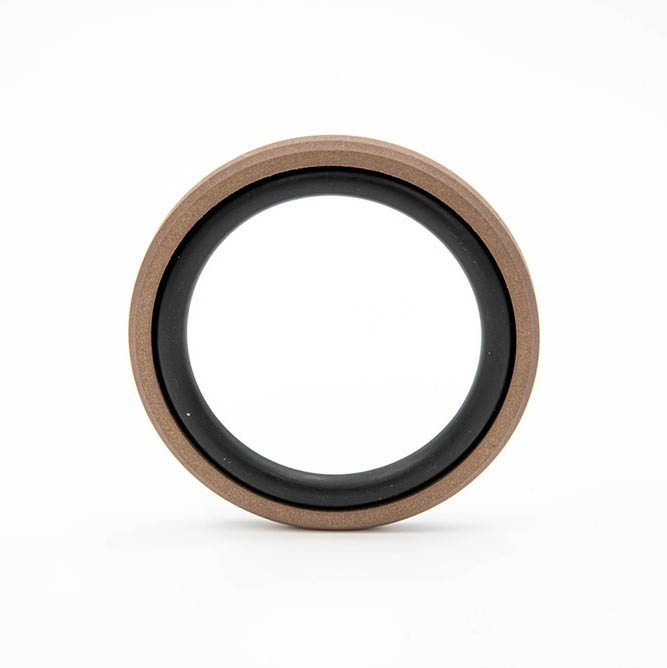

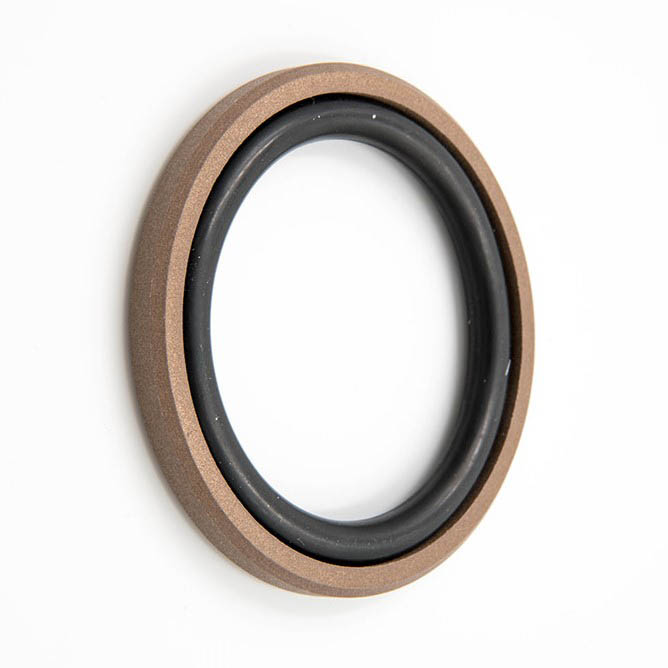

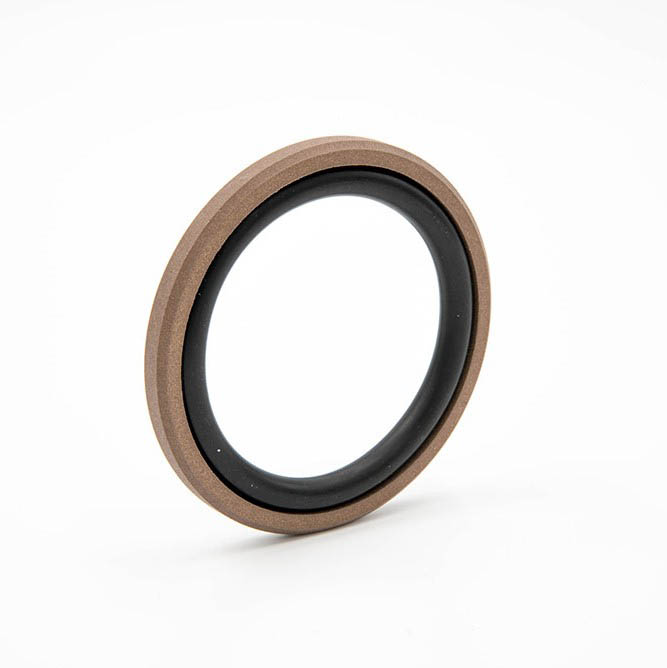

Фотографии и рендеры поршневого гидравлического уплотнения GER — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля GER

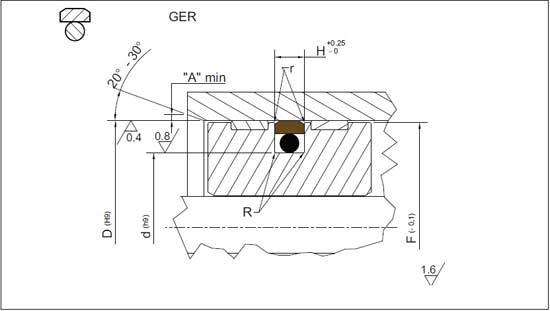

Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 3,1 | 8 | 2,2 | GER 0080 | 8x3,1x2,2 GER |
| 5,1 | 10 | 2,2 | GER 0100 | 10x5,1x2,2 GER |
| 7,1 | 12 | 2,2 | GER 0120 | 12x7,1x2,2 GER |
| 7,5 | 15 | 3,2 | GER 0150 | 15x7,5x3,2 GER |
| 8,5 | 16 | 3,2 | GER 0160 | 16x8,5x3,2 GER |
| 10,5 | 18 | 3,2 | GER 0180 | 18x10,5x3,2 GER |
| 12,5 | 20 | 3,2 | GER 0200 | 20x12,5x3,2 GER |
| 14,5 | 22 | 3,2 | GER 0220 | 22x14,5x3,2 GER |
| 16,5 | 24 | 3,2 | GER 0240 | 24x16,5x3,2 GER |
| 17,5 | 25 | 3,2 | GER 0250 | 25x17,5x3,2 GER |
| 20,5 | 28 | 3,2 | GER 0280 | 28x20,5x3,2 GER |
| 22,5 | 30 | 3,2 | GER 0300 | 30x22,5x3,2 GER |
| 24,5 | 32 | 3,2 | GER 0320 | 32x24,5x3,2 GER |
| 27,5 | 35 | 3,2 | GER 0350 | 35x27,5x3,2 GER |
| 30,5 | 38 | 3,2 | GER 0380 | 38x30,5x3,2 GER |
| 31,5 | 39 | 3,2 | GER 0390 | 39x31,5x3,2 GER |
| 29 | 40 | 4,2 | GER 0400 | 40x29x4,2 GER |
| 31 | 42 | 4,2 | GER 0420 | 42x31x4,2 GER |
| 34 | 45 | 4,2 | GER 0450 | 45x34x4,2 GER |
| 37 | 48 | 4,2 | GER 0480 | 48x37x4,2 GER |
| 39 | 50 | 4,2 | GER 0500 | 50x39x4,2 GER |
| 41 | 52 | 4,2 | GER 0520 | 52x41x4,2 GER |
| 44 | 55 | 4,2 | GER 0550 | 55x44x4,2 GER |
| 49 | 60 | 4,2 | GER 0600 | 60x49x4,2 GER |
| 52 | 63 | 4,2 | GER 0630 | 63x52x4,2 GER |
| 54 | 65 | 4,2 | GER 0650 | 65x54x4,2 GER |
| 59 | 70 | 4,2 | GER 0700 | 70x59x4,2 GER |
| 64 | 75 | 4,2 | GER 0750 | 75x64x4,2 GER |
| 64,5 | 80 | 6,3 | GER 0800 | 80x64,5x6,3 GER |
| 69,5 | 85 | 6,3 | GER 0850 | 85x69,5x6,3 GER |
| 74,5 | 90 | 6,3 | GER 0900 | 90x74,5x6,3 GER |
| 79,5 | 95 | 6,3 | GER 0950 | 95x79,5x6,3 GER |
| 84,5 | 100 | 6,3 | GER 1000 | 100x84,5x6,3 GER |
| 89,5 | 105 | 6,3 | GER 1050 | 105x89,5x6,3 GER |
| 94,5 | 110 | 6,3 | GER 1100 | 110x94,5x6,3 GER |
| 99,5 | 115 | 6,3 | GER 1150 | 115x99,5x6,3 GER |
| 104,5 | 120 | 6,3 | GER 1200 | 120x104,5x6,3 GER |
| 109,5 | 125 | 6,3 | GER 1250 | 125x109,5x6,3 GER |
| 114,5 | 130 | 6,3 | GER 1300 | 130x114,5x6,3 GER |
| 114 | 135 | 8,1 | GER 1350 | 135x114x8,1 GER |
| 119 | 140 | 8,1 | GER 1400 | 140x119x8,1 GER |
| 124 | 145 | 8,1 | GER 1450 | 145x124x8,1 GER |
| 129 | 150 | 8,1 | GER 1500 | 150x129x8,1 GER |
| 139 | 160 | 8,1 | GER 1600 | 160x139x8,1 GER |
| 149 | 170 | 8,1 | GER 1700 | 170x149x8,1 GER |
| 159 | 180 | 8,1 | GER 1800 | 180x159x8,1 GER |
| 169 | 190 | 8,1 | GER 1900 | 190x169x8,1 GER |
| 179 | 200 | 8,1 | GER 2000 | 200x179x8,1 GER |
| 189 | 210 | 8,1 | GER 2100 | 210x189x8,1 GER |
| 199 | 220 | 8,1 | GER 2200 | 220x199x8,1 GER |
| 204 | 225 | 8,1 | GER 2250 | 225x204x8,1 GER |
| 209 | 230 | 8,1 | GER 2300 | 230x209x8,1 GER |
| 219 | 240 | 8,1 | GER 2400 | 240x219x8,1 GER |
| 229 | 250 | 8,1 | GER 2500 | 250x229x8,1 GER |
| 239 | 260 | 8,1 | GER 2600 | 260x239x8,1 GER |
| 249 | 270 | 8,1 | GER 2700 | 270x249x8,1 GER |
| 259 | 280 | 8,1 | GER 2800 | 280x259x8,1 GER |
| 269 | 290 | 8,1 | GER 2900 | 290x269x8,1 GER |
| 279 | 300 | 8,1 | GER 3000 | 300x279x8,1 GER |
| 289 | 310 | 8,1 | GER 3100 | 310x289x8,1 GER |
| 299 | 320 | 8,1 | GER 3200 | 320x299x8,1 GER |
| 305,5 | 330 | 8,1 | GER 3300 | 330x305,5x8,1 GER |
| 315,5 | 340 | 8,1 | GER 3400 | 340x315,5x8,1 GER |
| 325,5 | 350 | 8,1 | GER 3500 | 350x325,5x8,1 GER |
| 335,5 | 360 | 8,1 | GER 3600 | 360x335,5x8,1 GER |
| 345,5 | 370 | 8,1 | GER 3700 | 370x345,5x8,1 GER |
| 355,5 | 380 | 8,1 | GER 3800 | 380x355,5x8,1 GER |
| 365,5 | 390 | 8,1 | GER 3900 | 390x365,5x8,1 GER |
| 375,5 | 400 | 8,1 | GER 4000 | 400x375,5x8,1 GER |
| 385,5 | 410 | 8,1 | GER 4100 | 410x385,5x8,1 GER |
| 395,5 | 420 | 8,1 | GER 4200 | 420x395,5x8,1 GER |
| 405,5 | 430 | 8,1 | GER 4300 | 430x405,5x8,1 GER |
| 415,5 | 440 | 8,1 | GER 4400 | 440x415,5x8,1 GER |
| 425,5 | 450 | 8,1 | GER 4500 | 450x425,5x8,1 GER |
| 435,5 | 460 | 8,1 | GER 4600 | 460x435,5x8,1 GER |
| 445,5 | 470 | 8,1 | GER 4700 | 470x445,5x8,1 GER |
| 455,5 | 480 | 8,1 | GER 4800 | 480x455,5x8,1 GER |
| 465,5 | 490 | 8,1 | GER 4900 | 490x465,5x8,1 GER |
| 475,5 | 500 | 8,1 | GER 5000 | 500x475,5x8,1 GER |
