GDS — размеры, артикулы и подбор
GDS — промышленный уплотнительный профиль Guarnitec для подбора по размеру, артикулу и условиям работы. Профиль сравнивают по сечению, материалу, геометрии посадочного места и рабочей среде.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильGDS
Типстатическое уплотнение
КатегорияСтатические уплотнения
ПроизводительGuarnitec
Размерных строк194
Быстрый подбор
Нужен аналог или поставка GDS? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

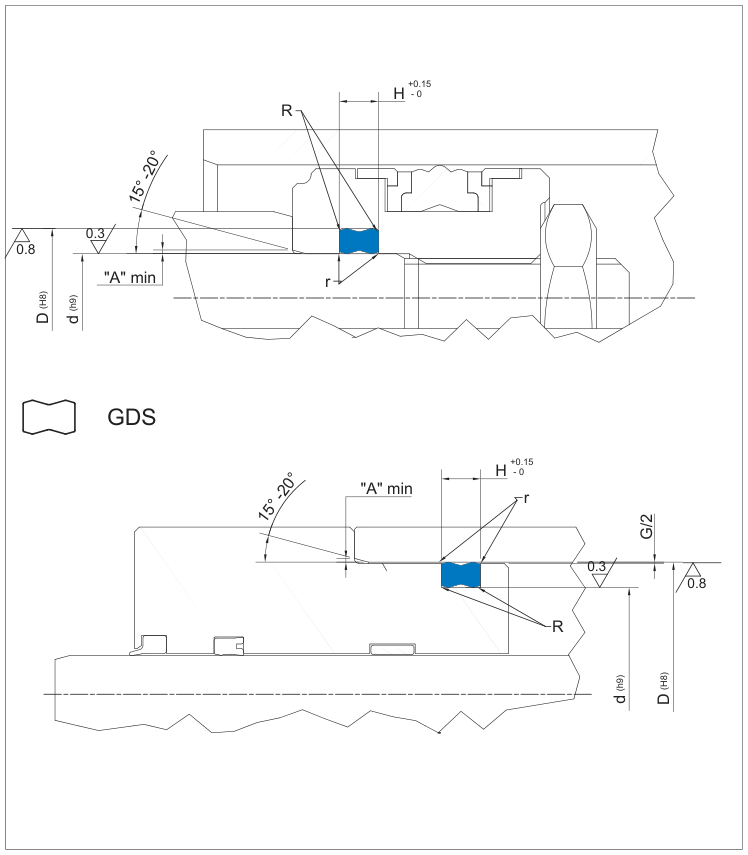

Размеры и артикулы GDS
194 строк| D | d | H | ART / ITEM |
|---|---|---|---|
| 6,00 | 12,00 | 3,10 | GDS 2000 |
| 6,00 | 4,60 | 2,40 | GDS 2000/1 |
| 10,00 | 7,60 | 3,60 | GDS 2000/2 |
| 11,00 | 8,60 | 2,60 | GDS 2000/3 |
| 12,00 | 9,60 | 3,60 | GDS 2000/4 |
| 13,80 | 9,20 | 3,10 | GDS 2000/5 |
| 15,00 | 12,60 | 3,60 | GDS 2000/6 |
| 15,50 | 13,10 | 3,60 | GDS 2000/7 |
| 16,00 | 13,60 | 3,60 | GDS 2000/8 |
| 16,60 | 12,00 | 3,10 | GDS 2001 |
| 17,00 | 14,60 | 3,60 | GDS 2002 |
| 18,00 | 14,00 | 5,80 | GDS 2003 |
| 19,00 | 15,60 | 4,40 | GDS 2004 |
| 19,00 | 15,60 | 3,60 | GDS 2004/1 |
| 19,00 | 16,60 | 2,60 | GDS 2004/2 |
| 19,00 | 16,60 | 3,60 | GDS 2004/3 |
| 20,00 | 16,00 | 5,80 | GDS 2005 |
| 20,00 | 16,60 | 4,40 | GDS 2005/1 |
| 20,00 | 16,60 | 3,60 | GDS 2005/2 |
| 20,00 | 17,60 | 3,60 | GDS 2005/3 |
| 20,50 | 17,20 | 5,00 | GDS 2006 |
| 21,00 | 17,60 | 4,40 | GDS 2006/1 |
| 21,00 | 18,60 | 3,60 | GDS 2006/2 |
| 21,50 | 18,10 | 4,40 | GDS 2006/7 |
| 21,50 | 19,10 | 2,60 | GDS 2006/3 |
| 22,00 | 19,60 | 3,60 | GDS 2006/4 |
| 23,00 | 19,60 | 4,40 | GDS 2006/5 |
| 23,00 | 20,60 | 3,60 | GDS 2006/6 |
| 24,00 | 20,00 | 4,80 | GDS 2007 |
| 24,00 | 21,60 | 3,60 | GDS 2007/1 |
| 26,00 | 22,00 | 4,40 | GDS 2007/2 |
| 26,80 | 22,00 | 5,40 | GDS 2008 |
| 28,00 | 23,80 | 5,30 | GDS 2008/1 |
| 28,60 | 25,60 | 3,60 | GDS 2008/2 |
| 30,00 | 25,10 | 4,40 | GDS 2008/3 |
| 30,00 | 25,40 | 5,40 | GDS 2009 |
| 30,00 | 26,00 | 5,00 | GDS 2009/8 |
| 31,00 | 26,40 | 5,00 | GDS 2009/2 |
| 32,00 | 27,40 | 5,40 | GDS 2009/3 |
| 32,00 | 28,00 | 5,00 | GDS 2009/9 |
| 34,00 | 28,40 | 5,30 | GDS 2009/4 |
| 34,00 | 31,10 | 3,60 | GDS 2009/5 |
| 35,00 | 30,00 | 4,50 | GDS 2009/1 |
| 35,00 | 30,40 | 5,00 | GDS 2009/6 |
| 35,50 | 30,90 | 5,00 | GDS 2009/7 |
| 35,00 | 31,00 | 5,00 | GDS 2009/10 |
| 36,00 | 32,00 | 6,20 | GDS 2010 |
| 38,00 | 32,40 | 5,30 | GDS 2010/2 |
| 40,00 | 33,40 | 4,10 | GDS 2010/1 |
| 40,00 | 35,20 | 5,40 | GDS 2011 |
| 40,00 | 35,40 | 5,40 | GDS 2012 |
| 40,60 | 35,10 | 4,80 | GDS 2012/1 |
| 40,00 | 36,00 | 5,00 | GDS 2012/2 |
| 42,80 | 38,00 | 6,80 | GDS 2013 |
| 43,40 | 37,80 | 6,20 | GDS 2013/1 |
| 45,00 | 35,80 | 9,60 | GDS 2014 |
| 45,00 | 40,00 | 5,40 | GDS 2015 |
| 48,00 | 42,40 | 3,50 | GDS 2015/1 |
| 48,00 | 43,00 | 4,10 | GDS 2015/2 |
| 48,00 | 44,40 | 4,50 | GDS 2015/3 |
| 50,00 | 40,80 | 9,60 | GDS 2016 |
| 50,00 | 43,80 | 5,60 | GDS 2016/1 |
| 50,00 | 44,60 | 6,20 | GDS 2017 |
| 50,00 | 45,40 | 3,90 | GDS 2017/3 |
| 50,00 | 45,40 | 5,40 | GDS 2017/5 |
| 50,00 | 45,00 | 5,60 | GDS 2017/1 |
| 52,00 | 42,00 | 5,60 | GDS 2017/2 |
| 55,00 | 45,80 | 9,80 | GDS 2017/4 |
| 55,00 | 49,60 | 6,20 | GDS 2018 |
| 55,00 | 49,90 | 5,30 | GDS 2019 |
| 55,00 | 50,00 | 6,70 | GDS 2019/1 |
| 55,00 | 51,00 | 3,50 | GDS 2020 |
| 57,00 | 52,20 | 4,10 | GDS 2021 |
| 58,00 | 50,00 | 9,00 | GDS 2021/5 |
| 58,00 | 52,60 | 4,10 | GDS 2021/1 |
| 58,00 | 53,40 | 4,00 | GDS 2021/2 |
| 58,50 | 54,50 | 3,30 | GDS 2021/3 |
| 60,00 | 50,80 | 9,70 | GDS 2021/6 |
| 60,00 | 53,60 | 5,60 | GDS 2021/4 |
| 60,00 | 54,40 | 5,80 | GDS 2022 |
| 60,00 | 54,60 | 6,20 | GDS 2023 |
| 63,00 | 53,80 | 9,60 | GDS 2024 |
| 63,00 | 56,60 | 6,40 | GDS 2025 |
| 63,00 | 57,40 | 4,80 | GDS 2026 |
| 63,00 | 57,60 | 6,20 | GDS 2027 |
| 63,00 | 58,40 | 5,40 | GDS 2027/2 |
| 64,00 | 59,00 | 3,30 | GDS 2027/1 |
| 65,00 | 59,40 | 5,00 | GDS 2028 |
| 65,00 | 59,60 | 6,20 | GDS 2029 |
| 65,00 | 60,00 | 5,00 | GDS 2030 |
| 65,50 | 61,10 | 5,00 | GDS 2030/2 |
| 68,00 | 62,70 | 5,00 | GDS 2030/1 |
| 69,60 | 65,00 | 3,90 | GDS 2030/3 |
| 71,00 | 65,00 | 6,00 | GDS 2031 |
| 70,00 | 64,60 | 6,20 | GDS 2031/1 |
| 70,00 | 65,00 | 5,00 | GDS 2032 |
| 70,00 | 66,40 | 6,20 | GDS 2032/1 |
| 72,00 | 66,40 | 5,00 | GDS 2033 |
| 72,80 | 65,70 | 5,00 | GDS 2033/1 |
| 73,50 | 70,00 | 5,00 | GDS 2033/2 |
| 74,60 | 70,00 | 3,80 | GDS 2033/3 |
| 75,00 | 65,80 | 9,70 | GDS 2033/4 |
| 75,00 | 69,40 | 5,30 | GDS 2034 |
| 75,00 | 69,60 | 6,20 | GDS 2035 |
| 76,60 | 72,00 | 4,80 | GDS 2036 |
| 77,00 | 70,80 | 6,20 | GDS 2036/1 |
| 78,00 | 73,00 | 5,00 | GDS 2037 |
| 70,00 | 70,80 | 9,00 | GDS 2037/1 |
| 80,00 | 70,80 | 9,70 | GDS 2038 |
| 80,00 | 73,60 | 6,40 | GDS 2039 |
| 80,00 | 73,80 | 6,90 | GDS 2040 |
| 80,00 | 74,40 | 5,30 | GDS 2041 |
| 80,00 | 74,60 | 6,20 | GDS 2041/5 |
| 80,00 | 75,40 | 5,40 | GDS 2041/3 |
| 80,00 | 76,00 | 3,60 | GDS 2041/4 |
| 82,00 | 76,90 | 3,00 | GDS 2041/2 |
| 85,00 | 78,60 | 6,40 | GDS 2041/1 |
| 85,00 | 79,40 | 5,30 | GDS 2042 |
| 85,00 | 79,60 | 6,20 | GDS 2042/2 |
| 85,10 | 80,50 | 3,90 | GDS 2042/1 |
| 90,00 | 81,40 | 9,00 | GDS 2043 |
| 90,00 | 83,00 | 6,50 | GDS 2044 |
| 90,00 | 84,40 | 4,80 | GDS 2045 |
| 91,60 | 84,60 | 6,30 | GDS 2045/1 |
| 93,00 | 87,40 | 5,30 | GDS 2045/6 |
| 95,00 | 88,30 | 4,40 | GDS 2045/2 |
| 95,00 | 88,30 | 6,90 | GDS 2045/3 |
| 95,00 | 86,40 | 9,00 | GDS 2045/9 |
| 95,00 | 89,40 | 6,20 | GDS 2045/7 |
| 97,00 | 91,40 | 4,80 | GDS 2045/8 |
| 100,00 | 90,00 | 10,50 | GDS 2045/4 |
| 100,00 | 90,20 | 9,00 | GDS 2045/5 |
| 100,00 | 90,80 | 9,70 | GDS 2046 |
| 100,00 | 91,60 | 8,60 | GDS 2047 |
| 100,00 | 91,40 | 9,00 | GDS 2048 |
| 100,00 | 93,80 | 6,90 | GDS 2049 |
| 101,60 | 89,20 | 9,00 | GDS 2049/1 |
| 102,00 | 95,80 | 6,20 | GDS 2049/4 |
| 105,00 | 96,40 | 9,00 | GDS 2049/5 |
| 108,80 | 101,60 | 6,00 | GDS 2049/2 |
| 110,00 | 100,50 | 9,00 | GDS 2049/3 |
| 110,00 | 101,40 | 9,00 | GDS 2050 |
| 110,00 | 100,80 | 9,70 | GDS 2050/1 |
| 110,20 | 100,60 | 9,00 | GDS 2050/8 |
| 114,00 | 107,80 | 6,20 | GDS 2050/6 |
| 115,00 | 106,40 | 9,00 | GDS 2050/9 |
| 115,00 | 106,60 | 8,60 | GDS 2050/7 |
| 120,10 | 110,00 | 9,00 | GDS 2050/3 |
| 120,00 | 111,40 | 9,00 | GDS 2050/2 |
| 120,10 | 114,40 | 9,00 | GDS 2050/4 |
| 120,10 | 113,00 | 6,30 | GDS 2050/5 |
| 120,20 | 110,60 | 9,00 | GDS 2050/10 |
| 125,00 | 115,80 | 9,70 | GDS 2051 |
| 125,00 | 116,40 | 9,00 | GDS 2052 |
| 125,00 | 116,60 | 8,60 | GDS 2053 |
| 130,00 | 121,40 | 9,00 | GDS 2053/1 |
| 135,00 | 123,40 | 12,30 | GDS 2053/2 |
| 140,00 | 128,40 | 12,30 | GDS 2054 |
| 140,00 | 130,80 | 9,70 | GDS 2054/1 |
| 140,00 | 131,60 | 8,60 | GDS 2055 |
| 142,00 | 132,00 | 10,50 | GDS 2055/1 |
| 150,00 | 138,40 | 12,30 | GDS 2056 |
| 150,00 | 140,80 | 9,70 | GDS 2056/2 |
| 150,00 | 141,60 | 8,60 | GDS 2056/1 |
| 160,00 | 148,40 | 12,30 | GDS 2057 |
| 160,00 | 150,80 | 9,70 | GDS 2057/2 |
| 162,00 | 152,00 | 10,50 | GDS 2057/1 |
| 165,00 | 153,40 | 12,30 | GDS 2058 |
| 165,00 | 153,70 | 6,30 | GDS 2058/1 |
| 165,00 | 155,80 | 9,70 | GDS 2058/2 |
| 165,00 | 156,60 | 8,60 | GDS 2059 |
| 170,00 | 158,40 | 12,30 | GDS 2060 |
| 170,00 | 160,80 | 9,70 | GDS 2061 |
| 180,00 | 168,40 | 12,30 | GDS 2062 |
| 180,00 | 170,80 | 9,70 | GDS 2062/1 |
| 180,00 | 171,60 | 8,60 | GDS 2063 |
| 182,00 | 172,00 | 10,50 | GDS 2063/1 |
| 190,00 | 178,40 | 12,30 | GDS 2063/2 |
| 200,00 | 188,40 | 12,30 | GDS 2064 |
| 200,00 | 190,80 | 9,70 | GDS 2064/3 |
| 200,00 | 191,60 | 8,60 | GDS 2064/4 |
| 204,00 | 194,00 | 10,50 | GDS 2064/1 |
| 220,00 | 208,40 | 12,30 | GDS 2064/5 |
| 223,00 | 211,50 | 9,00 | GDS 2064/2 |
| 225,00 | 213,00 | 10,70 | GDS 2065 |
| 250,00 | 238,40 | 12,30 | GDS 2066 |
| 250,00 | 238,00 | 10,70 | GDS 2067 |
| 250,00 | 240,80 | 9,70 | GDS 2067/1 |
| 270,00 | 258,40 | 12,30 | GDS 2068 |
| 280,00 | 268,00 | 10,70 | GDS 2069 |
| 280,00 | 268,40 | 12,30 | GDS 2069/1 |
| 300,00 | 288,00 | 10,70 | GDS 2070 |
| 300,00 | 288,40 | 12,30 | GDS 2070/1 |
| 320,00 | 308,40 | 12,30 | GDS 2071 |
