Статическое уплотнение GDS из полиуретана
GDS — цельное профильное уплотнение для статических узлов, которое заменяет классическую комбинацию O-ring и антиэкструзионных колец, повышая надежность герметизации при давлении до 50 МПа.
Описание статического уплотнения GDS
GDS — цельное статическое уплотнение специального профиля, предназначенное для герметизации неподвижных соединений в гидравлических и пневматических системах. Конструкция профиля разработана как более технологичная и надежная альтернатива классической комбинации из O-ring и кольца противовыдавливания.
Благодаря специальной геометрии сечения уплотнение одновременно выполняет функции герметизации и защиты от экструзии. Это позволяет сократить количество компонентов в узле, упростить монтаж и снизить риск ошибок при сборке, которые часто возникают при установке отдельного круглого кольца и дополнительных антиэкструзионных элементов.
Наиболее распространенным материалом для изготовления GDS является полиуретан PU. Этот материал обладает высокой стойкостью к истиранию, механической прочностью, низкой остаточной деформацией после сжатия и высокой устойчивостью к выдавливанию в зазор. За счет этого профиль сохраняет рабочие характеристики дольше, чем стандартные резиновые кольца круглого сечения.
Основное преимущество GDS заключается в том, что профиль представляет собой единое готовое решение. В стандартной схеме герметизации часто используется комбинация O-ring и одного или двух противовыдавливающих колец. Такое исполнение требует большего количества комплектующих и увеличивает вероятность неправильной установки. GDS объединяет функции этих элементов в одном уплотнении.
Специальная форма профиля обеспечивает равномерное распределение контактного давления по поверхности уплотнения. Это помогает компенсировать микронеровности металлических деталей, предотвращать утечки рабочей среды и сохранять герметичность даже при циклических изменениях давления.
Уплотнение GDS широко применяется в гидроцилиндрах, гидравлических прессах, мобильной гидравлике, промышленном оборудовании, металлургических агрегатах, горнодобывающей технике и других узлах, где требуется надежная статическая герметизация при высоких нагрузках.
Технические характеристики GDS
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / Tecolan | статическое уплотнение | -35°C…+100°C | до 50 МПа | замена O-ring и антиэкструзионных колец |
| EPDM | без скольжения | -40°C…+160°C | до 50 МПа | статические соединения со специальными рабочими средами |
| PU | статическое применение | -35°C…+100°C | до 500 бар | гидравлические и пневматические неподвижные соединения |
Преимущества уплотнения GDS
- цельная конструкция вместо комбинации O-ring и противовыдавливающих колец
- одновременно выполняет функцию герметизации и защиты от экструзии
- снижает количество деталей в уплотнительном узле
- уменьшает риск ошибок при монтаже
- полиуретан обладает высокой износостойкостью и механической прочностью
- низкая остаточная деформация после сжатия повышает ресурс уплотнения
- устойчиво к выдавливанию при давлении до 50 МПа
- подходит для гидравлики, пневматики и промышленного оборудования
Аналоги и взаимозаменяемость GDS
Уплотнение GDS подбирается по посадочным размерам, ширине канавки, рабочему зазору, давлению, температуре и совместимости материала с рабочей средой. При замене важно учитывать, что профиль может использоваться вместо комбинации O-ring и антиэкструзионных колец, но требует соответствующей геометрии посадочного места.
По функциональному назначению GDS применяется как более надежная альтернатива классической схеме O-ring плюс backup ring в статических соединениях. Такое решение особенно полезно там, где требуется повысить ресурс, упростить сборку и снизить риск разрушения основного уплотнения под давлением.
Фотографии и рендеры статическое уплотнение GDS

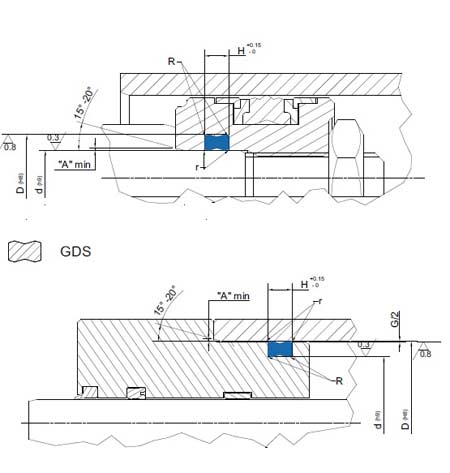

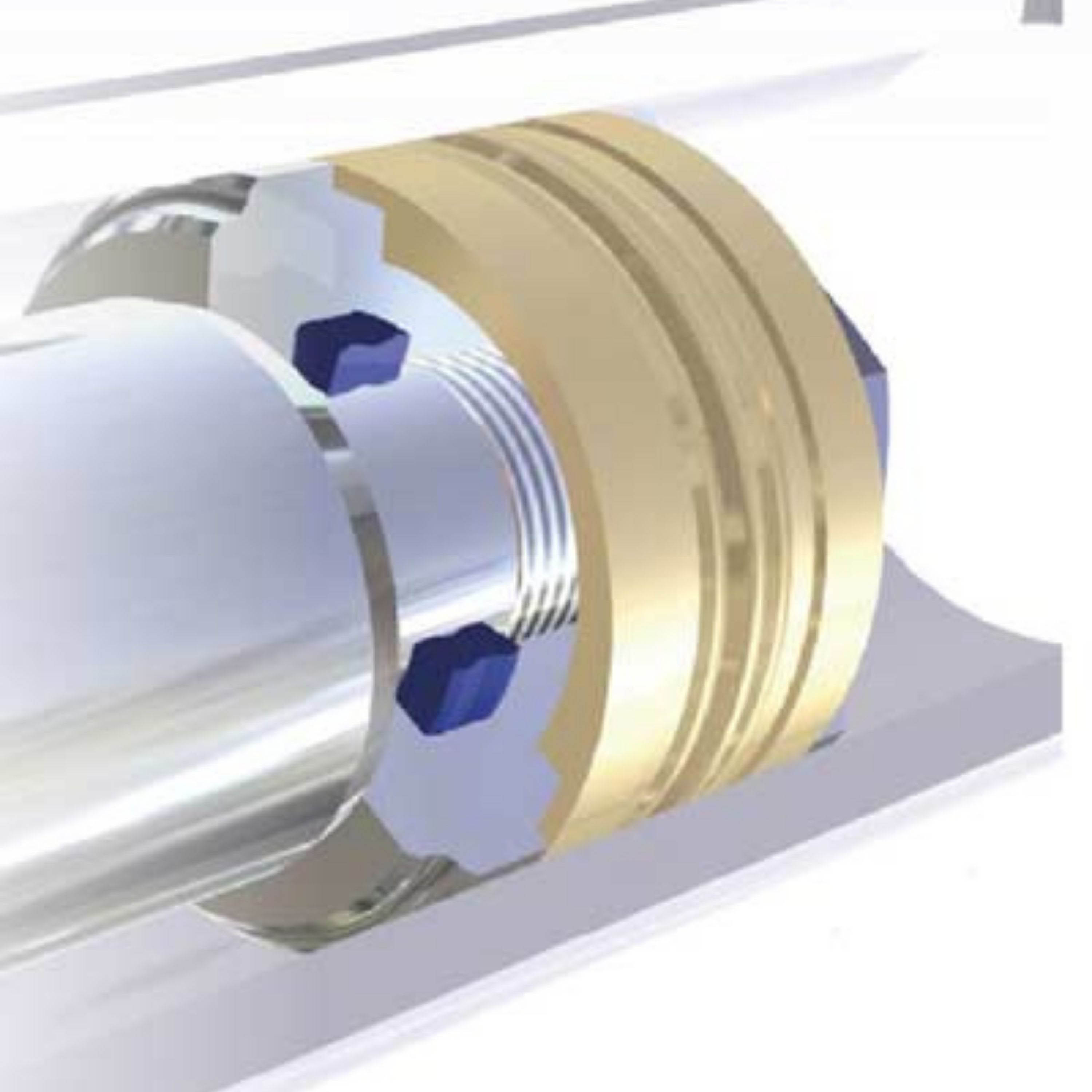

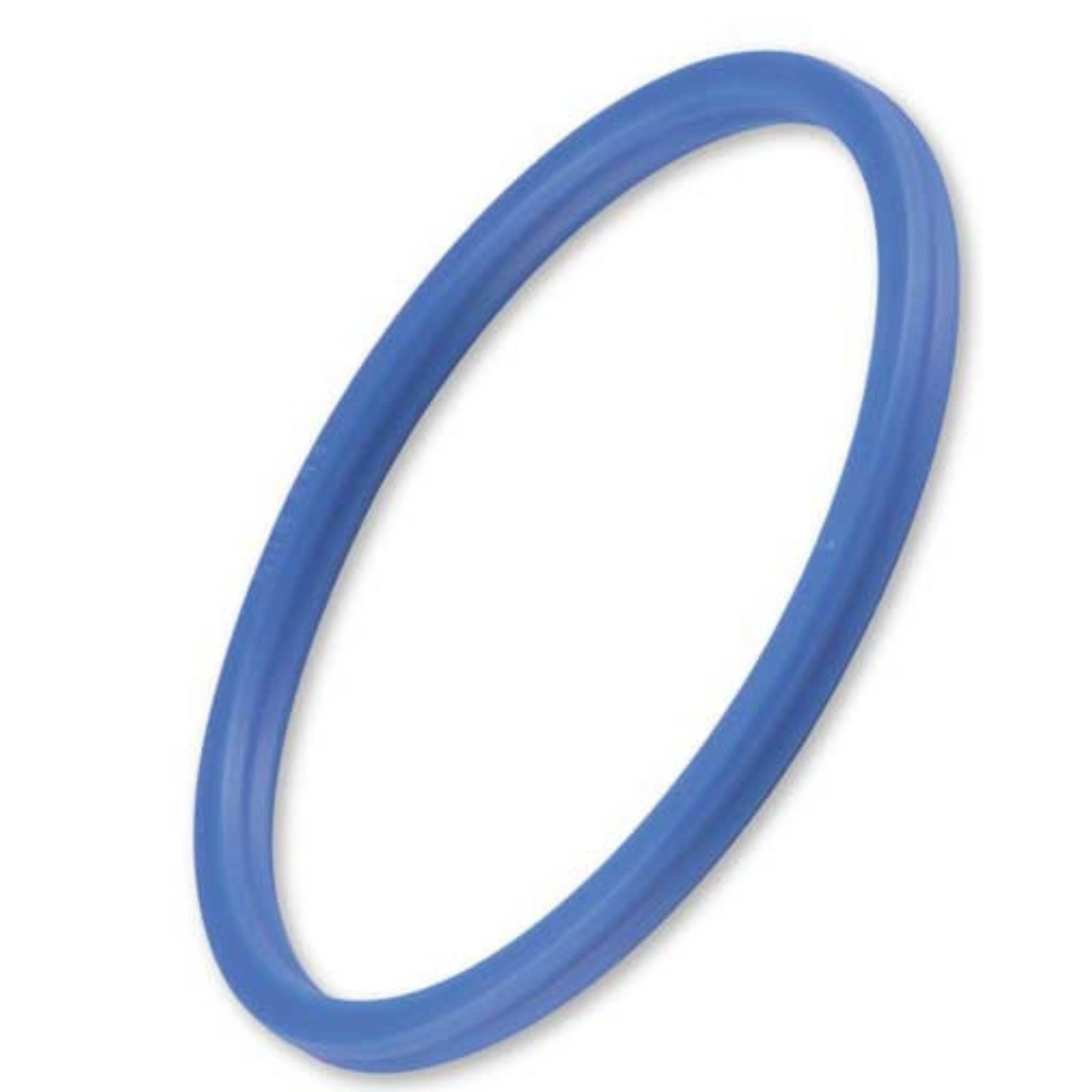

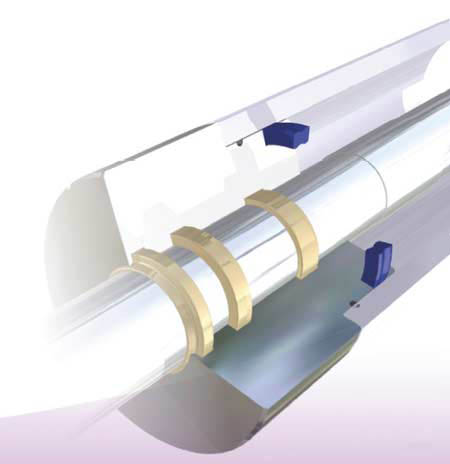

Фотографии и рендеры статического уплотнения GDS — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
Размеры профиля GDS
Техническая таблица размеров
| D | d | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 12 | 6 | 3,1 | GDS 2000 | 12x6x3,1 GDS |
| 4,6 | 6 | 2,4 | GDS 2000/1 | 4,6x6x2,4 GDS |
| 7,6 | 10 | 3,6 | GDS 2000/2 | 7,6x10x3,6 GDS |
| 8,6 | 11 | 2,6 | GDS 2000/3 | 8,6x11x2,6 GDS |
| 9,6 | 12 | 3,6 | GDS 2000/4 | 9,6x12x3,6 GDS |
| 9,2 | 13,8 | 3,1 | GDS 2000/5 | 9,2x13,8x3,1 GDS |
| 12,6 | 15 | 3,6 | GDS 2000/6 | 12,6x15x3,6 GDS |
| 13,1 | 15,5 | 3,6 | GDS 2000/7 | 13,1x15,5x3,6 GDS |
| 13,6 | 16 | 3,6 | GDS 2000/8 | 13,6x16x3,6 GDS |
| 12 | 16,6 | 3,1 | GDS 2001 | 12x16,6x3,1 GDS |
| 14,6 | 17 | 3,6 | GDS 2002 | 14,6x17x3,6 GDS |
| 14 | 18 | 5,8 | GDS 2003 | 14x18x5,8 GDS |
| 15,6 | 19 | 4,4 | GDS 2004 | 15,6x19x4,4 GDS |
| 15,6 | 19 | 3,6 | GDS 2004/1 | 15,6x19x3,6 GDS |
| 16,6 | 19 | 2,6 | GDS 2004/2 | 16,6x19x2,6 GDS |
| 16,6 | 19 | 3,6 | GDS 2004/3 | 16,6x19x3,6 GDS |
| 16 | 20 | 5,8 | GDS 2005 | 16x20x5,8 GDS |
| 16,6 | 20 | 4,4 | GDS 2005/1 | 16,6x20x4,4 GDS |
| 16,6 | 20 | 3,6 | GDS 2005/2 | 16,6x20x3,6 GDS |
| 17,6 | 20 | 3,6 | GDS 2005/3 | 17,6x20x3,6 GDS |
| 17,2 | 20,5 | 5 | GDS 2006 | 17,2x20,5x5 GDS |
| 17,6 | 21 | 4,4 | GDS 2006/1 | 17,6x21x4,4 GDS |
| 18,6 | 21 | 3,6 | GDS 2006/2 | 18,6x21x3,6 GDS |
| 18,1 | 21,5 | 4,4 | GDS 2006/7 | 18,1x21,5x4,4 GDS |
| 19,1 | 21,5 | 2,6 | GDS 2006/3 | 19,1x21,5x2,6 GDS |
| 19,6 | 22 | 3,6 | GDS 2006/4 | 19,6x22x3,6 GDS |
| 19,6 | 23 | 4,4 | GDS 2006/5 | 19,6x23x4,4 GDS |
| 20,6 | 23 | 3,6 | GDS 2006/6 | 20,6x23x3,6 GDS |
| 20 | 24 | 4,8 | GDS 2007 | 20x24x4,8 GDS |
| 21,6 | 24 | 3,6 | GDS 2007/1 | 21,6x24x3,6 GDS |
| 22 | 26 | 4,4 | GDS 2007/2 | 22x26x4,4 GDS |
| 22 | 26,8 | 5,4 | GDS 2008 | 22x26,8x5,4 GDS |
| 23,8 | 28 | 5,3 | GDS 2008/1 | 23,8x28x5,3 GDS |
| 25,6 | 28,6 | 3,6 | GDS 2008/2 | 25,6x28,6x3,6 GDS |
| 25,1 | 30 | 4,4 | GDS 2008/3 | 25,1x30x4,4 GDS |
| 25,4 | 30 | 5,4 | GDS 2009 | 25,4x30x5,4 GDS |
| 26 | 30 | 5 | GDS 2009/8 | 26x30x5 GDS |
| 26,4 | 31 | 5 | GDS 2009/2 | 26,4x31x5 GDS |
| 27,4 | 32 | 5,4 | GDS 2009/3 | 27,4x32x5,4 GDS |
| 28 | 32 | 5 | GDS 2009/9 | 28x32x5 GDS |
| 28,4 | 34 | 5,3 | GDS 2009/4 | 28,4x34x5,3 GDS |
| 31,1 | 34 | 3,6 | GDS 2009/5 | 31,1x34x3,6 GDS |
| 30 | 35 | 4,5 | GDS 2009/1 | 30x35x4,5 GDS |
| 30,4 | 35 | 5 | GDS 2009/6 | 30,4x35x5 GDS |
| 30,9 | 35,5 | 5 | GDS 2009/7 | 30,9x35,5x5 GDS |
| 31 | 35 | 5 | GDS 2009/10 | 31x35x5 GDS |
| 32 | 36 | 6,2 | GDS 2010 | 32x36x6,2 GDS |
| 32,4 | 38 | 5,3 | GDS 2010/2 | 32,4x38x5,3 GDS |
| 33,4 | 40 | 4,1 | GDS 2010/1 | 33,4x40x4,1 GDS |
| 35,2 | 40 | 5,4 | GDS 2011 | 35,2x40x5,4 GDS |
| 35,4 | 40 | 5,4 | GDS 2012 | 35,4x40x5,4 GDS |
| 35,1 | 40,6 | 4,8 | GDS 2012/1 | 35,1x40,6x4,8 GDS |
| 36 | 40 | 5 | GDS 2012/2 | 36x40x5 GDS |
| 38 | 42,8 | 6,8 | GDS 2013 | 38x42,8x6,8 GDS |
| 37,8 | 43,4 | 6,2 | GDS 2013/1 | 37,8x43,4x6,2 GDS |
| 35,8 | 45 | 9,6 | GDS 2014 | 35,8x45x9,6 GDS |
| 40 | 45 | 5,4 | GDS 2015 | 40x45x5,4 GDS |
| 42,4 | 48 | 3,5 | GDS 2015/1 | 42,4x48x3,5 GDS |
| 43 | 48 | 4,1 | GDS 2015/2 | 43x48x4,1 GDS |
| 44,4 | 48 | 4,5 | GDS 2015/3 | 44,4x48x4,5 GDS |
| 40,8 | 50 | 9,6 | GDS 2016 | 40,8x50x9,6 GDS |
| 43,8 | 50 | 5,6 | GDS 2016/1 | 43,8x50x5,6 GDS |
| 44,6 | 50 | 6,2 | GDS 2017 | 44,6x50x6,2 GDS |
| 45,4 | 50 | 3,9 | GDS 2017/3 | 45,4x50x3,9 GDS |
| 45,4 | 50 | 5,4 | GDS 2017/5 | 45,4x50x5,4 GDS |
| 45 | 50 | 5,6 | GDS 2017/1 | 45x50x5,6 GDS |
| 42 | 52 | 5,6 | GDS 2017/2 | 42x52x5,6 GDS |
| 45,8 | 55 | 9,8 | GDS 2017/4 | 45,8x55x9,8 GDS |
| 49,6 | 55 | 6,2 | GDS 2018 | 49,6x55x6,2 GDS |
| 49,9 | 55 | 5,3 | GDS 2019 | 49,9x55x5,3 GDS |
| 50 | 55 | 6,7 | GDS 2019/1 | 50x55x6,7 GDS |
| 51 | 55 | 3,5 | GDS 2020 | 51x55x3,5 GDS |
| 52,2 | 57 | 4,1 | GDS 2021 | 52,2x57x4,1 GDS |
| 50 | 58 | 9 | GDS 2021/5 | 50x58x9 GDS |
| 52,6 | 58 | 4,1 | GDS 2021/1 | 52,6x58x4,1 GDS |
| 53,4 | 58 | 4 | GDS 2021/2 | 53,4x58x4 GDS |
| 54,5 | 58,5 | 3,3 | GDS 2021/3 | 54,5x58,5x3,3 GDS |
| 50,8 | 60 | 9,7 | GDS 2021/6 | 50,8x60x9,7 GDS |
| 53,6 | 60 | 5,6 | GDS 2021/4 | 53,6x60x5,6 GDS |
| 54,4 | 60 | 5,8 | GDS 2022 | 54,4x60x5,8 GDS |
| 54,6 | 60 | 6,2 | GDS 2023 | 54,6x60x6,2 GDS |
| 53,8 | 63 | 9,6 | GDS 2024 | 53,8x63x9,6 GDS |
| 56,6 | 63 | 6,4 | GDS 2025 | 56,6x63x6,4 GDS |
| 57,4 | 63 | 4,8 | GDS 2026 | 57,4x63x4,8 GDS |
| 57,6 | 63 | 6,2 | GDS 2027 | 57,6x63x6,2 GDS |
| 58,4 | 63 | 5,4 | GDS 2027/2 | 58,4x63x5,4 GDS |
| 59 | 64 | 3,3 | GDS 2027/1 | 59x64x3,3 GDS |
| 59,4 | 65 | 5 | GDS 2028 | 59,4x65x5 GDS |
| 59,6 | 65 | 6,2 | GDS 2029 | 59,6x65x6,2 GDS |
| 60 | 65 | 5 | GDS 2030 | 60x65x5 GDS |
| 61,1 | 65,5 | 5 | GDS 2030/2 | 61,1x65,5x5 GDS |
| 62,7 | 68 | 5 | GDS 2030/1 | 62,7x68x5 GDS |
| 65 | 69,6 | 3,9 | GDS 2030/3 | 65x69,6x3,9 GDS |
| 65 | 71 | 6 | GDS 2031 | 65x71x6 GDS |
| 64,6 | 70 | 6,2 | GDS 2031/1 | 64,6x70x6,2 GDS |
| 65 | 70 | 5 | GDS 2032 | 65x70x5 GDS |
| 66,4 | 70 | 6,2 | GDS 2032/1 | 66,4x70x6,2 GDS |
| 66,4 | 72 | 5 | GDS 2033 | 66,4x72x5 GDS |
| 65,7 | 72,8 | 5 | GDS 2033/1 | 65,7x72,8x5 GDS |
| 70 | 73,5 | 5 | GDS 2033/2 | 70x73,5x5 GDS |
| 70 | 74,6 | 3,8 | GDS 2033/3 | 70x74,6x3,8 GDS |
| 65,8 | 75 | 9,7 | GDS 2033/4 | 65,8x75x9,7 GDS |
| 69,4 | 75 | 5,3 | GDS 2034 | 69,4x75x5,3 GDS |
| 69,6 | 75 | 6,2 | GDS 2035 | 69,6x75x6,2 GDS |
| 72 | 76,6 | 4,8 | GDS 2036 | 72x76,6x4,8 GDS |
| 70,8 | 77 | 6,2 | GDS 2036/1 | 70,8x77x6,2 GDS |
| 73 | 78 | 5 | GDS 2037 | 73x78x5 GDS |
| 70,8 | 70 | 9 | GDS 2037/1 | 70,8x70x9 GDS |
| 70,8 | 80 | 9,7 | GDS 2038 | 70,8x80x9,7 GDS |
| 73,6 | 80 | 6,4 | GDS 2039 | 73,6x80x6,4 GDS |
| 73,8 | 80 | 6,9 | GDS 2040 | 73,8x80x6,9 GDS |
| 74,4 | 80 | 5,3 | GDS 2041 | 74,4x80x5,3 GDS |
| 74,6 | 80 | 6,2 | GDS 2041/5 | 74,6x80x6,2 GDS |
| 75,4 | 80 | 5,4 | GDS 2041/3 | 75,4x80x5,4 GDS |
| 76 | 80 | 3,6 | GDS 2041/4 | 76x80x3,6 GDS |
| 76,9 | 82 | 3 | GDS 2041/2 | 76,9x82x3 GDS |
| 78,6 | 85 | 6,4 | GDS 2041/1 | 78,6x85x6,4 GDS |
| 79,4 | 85 | 5,3 | GDS 2042 | 79,4x85x5,3 GDS |
| 79,6 | 85 | 6,2 | GDS 2042/2 | 79,6x85x6,2 GDS |
| 80,5 | 85,1 | 3,9 | GDS 2042/1 | 80,5x85,1x3,9 GDS |
| 81,4 | 90 | 9 | GDS 2043 | 81,4x90x9 GDS |
| 83 | 90 | 6,5 | GDS 2044 | 83x90x6,5 GDS |
| 84,4 | 90 | 4,8 | GDS 2045 | 84,4x90x4,8 GDS |
| 84,6 | 91,6 | 6,3 | GDS 2045/1 | 84,6x91,6x6,3 GDS |
| 87,4 | 93 | 5,3 | GDS 2045/6 | 87,4x93x5,3 GDS |
| 88,3 | 95 | 4,4 | GDS 2045/2 | 88,3x95x4,4 GDS |
| 88,3 | 95 | 6,9 | GDS 2045/3 | 88,3x95x6,9 GDS |
| 86,4 | 95 | 9 | GDS 2045/9 | 86,4x95x9 GDS |
| 89,4 | 95 | 6,2 | GDS 2045/7 | 89,4x95x6,2 GDS |
| 91,4 | 97 | 4,8 | GDS 2045/8 | 91,4x97x4,8 GDS |
| 90 | 100 | 10,5 | GDS 2045/4 | 90x100x10,5 GDS |
| 90,2 | 100 | 9 | GDS 2045/5 | 90,2x100x9 GDS |
| 90,8 | 100 | 9,7 | GDS 2046 | 90,8x100x9,7 GDS |
| 91,6 | 100 | 8,6 | GDS 2047 | 91,6x100x8,6 GDS |
| 91,4 | 100 | 9 | GDS 2048 | 91,4x100x9 GDS |
| 93,8 | 100 | 6,9 | GDS 2049 | 93,8x100x6,9 GDS |
| 89,2 | 101,6 | 9 | GDS 2049/1 | 89,2x101,6x9 GDS |
| 95,8 | 102 | 6,2 | GDS 2049/4 | 95,8x102x6,2 GDS |
| 96,4 | 105 | 9 | GDS 2049/5 | 96,4x105x9 GDS |
| 101,6 | 108,8 | 6 | GDS 2049/2 | 101,6x108,8x6 GDS |
| 100,5 | 110 | 9 | GDS 2049/3 | 100,5x110x9 GDS |
| 101,4 | 110 | 9 | GDS 2050 | 101,4x110x9 GDS |
| 100,8 | 110 | 9,7 | GDS 2050/1 | 100,8x110x9,7 GDS |
| 100,6 | 110,2 | 9 | GDS 2050/8 | 100,6x110,2x9 GDS |
| 107,8 | 114 | 6,2 | GDS 2050/6 | 107,8x114x6,2 GDS |
| 106,4 | 115 | 9 | GDS 2050/9 | 106,4x115x9 GDS |
| 106,6 | 115 | 8,6 | GDS 2050/7 | 106,6x115x8,6 GDS |
| 110 | 120,1 | 9 | GDS 2050/3 | 110x120,1x9 GDS |
| 111,4 | 120 | 9 | GDS 2050/2 | 111,4x120x9 GDS |
| 114,4 | 120,1 | 9 | GDS 2050/4 | 114,4x120,1x9 GDS |
| 113 | 120,1 | 6,3 | GDS 2050/5 | 113x120,1x6,3 GDS |
| 110,6 | 120,2 | 9 | GDS 2050/10 | 110,6x120,2x9 GDS |
| 115,8 | 125 | 9,7 | GDS 2051 | 115,8x125x9,7 GDS |
| 116,4 | 125 | 9 | GDS 2052 | 116,4x125x9 GDS |
| 116,6 | 125 | 8,6 | GDS 2053 | 116,6x125x8,6 GDS |
| 121,4 | 130 | 9 | GDS 2053/1 | 121,4x130x9 GDS |
| 123,4 | 135 | 12,3 | GDS 2053/2 | 123,4x135x12,3 GDS |
| 128,4 | 140 | 12,3 | GDS 2054 | 128,4x140x12,3 GDS |
| 130,8 | 140 | 9,7 | GDS 2054/1 | 130,8x140x9,7 GDS |
| 131,6 | 140 | 8,6 | GDS 2055 | 131,6x140x8,6 GDS |
| 132 | 142 | 10,5 | GDS 2055/1 | 132x142x10,5 GDS |
| 138,4 | 150 | 12,3 | GDS 2056 | 138,4x150x12,3 GDS |
| 140,8 | 150 | 9,7 | GDS 2056/2 | 140,8x150x9,7 GDS |
| 141,6 | 150 | 8,6 | GDS 2056/1 | 141,6x150x8,6 GDS |
| 148,4 | 160 | 12,3 | GDS 2057 | 148,4x160x12,3 GDS |
| 150,8 | 160 | 9,7 | GDS 2057/2 | 150,8x160x9,7 GDS |
| 152 | 162 | 10,5 | GDS 2057/1 | 152x162x10,5 GDS |
| 153,4 | 165 | 12,3 | GDS 2058 | 153,4x165x12,3 GDS |
| 153,7 | 165 | 6,3 | GDS 2058/1 | 153,7x165x6,3 GDS |
| 155,8 | 165 | 9,7 | GDS 2058/2 | 155,8x165x9,7 GDS |
| 156,6 | 165 | 8,6 | GDS 2059 | 156,6x165x8,6 GDS |
| 158,4 | 170 | 12,3 | GDS 2060 | 158,4x170x12,3 GDS |
| 160,8 | 170 | 9,7 | GDS 2061 | 160,8x170x9,7 GDS |
| 168,4 | 180 | 12,3 | GDS 2062 | 168,4x180x12,3 GDS |
| 170,8 | 180 | 9,7 | GDS 2062/1 | 170,8x180x9,7 GDS |
| 171,6 | 180 | 8,6 | GDS 2063 | 171,6x180x8,6 GDS |
| 172 | 182 | 10,5 | GDS 2063/1 | 172x182x10,5 GDS |
| 178,4 | 190 | 12,3 | GDS 2063/2 | 178,4x190x12,3 GDS |
| 188,4 | 200 | 12,3 | GDS 2064 | 188,4x200x12,3 GDS |
| 190,8 | 200 | 9,7 | GDS 2064/3 | 190,8x200x9,7 GDS |
| 191,6 | 200 | 8,6 | GDS 2064/4 | 191,6x200x8,6 GDS |
| 194 | 204 | 10,5 | GDS 2064/1 | 194x204x10,5 GDS |
| 208,4 | 220 | 12,3 | GDS 2064/5 | 208,4x220x12,3 GDS |
| 211,5 | 223 | 9 | GDS 2064/2 | 211,5x223x9 GDS |
| 213 | 225 | 10,7 | GDS 2065 | 213x225x10,7 GDS |
| 238,4 | 250 | 12,3 | GDS 2066 | 238,4x250x12,3 GDS |
| 238 | 250 | 10,7 | GDS 2067 | 238x250x10,7 GDS |
| 240,8 | 250 | 9,7 | GDS 2067/1 | 240,8x250x9,7 GDS |
| 258,4 | 270 | 12,3 | GDS 2068 | 258,4x270x12,3 GDS |
| 268 | 280 | 10,7 | GDS 2069 | 268x280x10,7 GDS |
| 268,4 | 280 | 12,3 | GDS 2069/1 | 268,4x280x12,3 GDS |
| 288 | 300 | 10,7 | GDS 2070 | 288x300x10,7 GDS |
| 288,4 | 300 | 12,3 | GDS 2070/1 | 288,4x300x12,3 GDS |
| 308,4 | 320 | 12,3 | GDS 2071 | 308,4x320x12,3 GDS |
