Штоковые уплотнения · Gapi / Artic Seals
RSD — размеры, артикулы и подбор
RSD — вариант RSC с дополнительной динамической губкой; уменьшает stick-slip, удерживает смазочную плёнку и защищает рабочую кромку.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильRSD
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк180
Быстрый подбор
Нужен аналог или поставка RSD? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

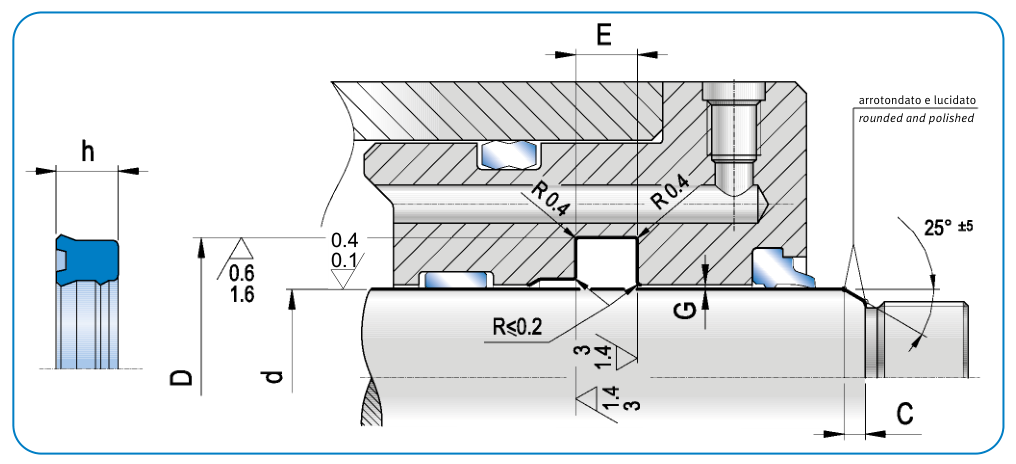

Размеры и артикулы RSD
180 строк| d(h9) | D(H10) | h | E+0,2 | C | ART / ITEM |
|---|---|---|---|---|---|
| 15 | 23 | 6 | 7 | 4,5 | RSD 0150 0230 060 C0 |
| 16 | 22 | 3,5 | 4 | 3,5 | RSD 0160 0220 035 C0 |
| 16 | 22 | 5 | 5,6 | 3,5 | RSD 0160 0220 050 C0 |
| 16 | 24 | 5,8 | 6,3 | 4,5 | RSD 0160 0240 058 C0 |
| 18 | 22 | 4 | 4,5 | 3 | RSD 0180 0220 040 C0 |
| 18 | 24 | 4,7 | 5,3 | 4 | RSD 0180 0240 047 C0 |
| 18 | 25 | 5 | 5,7 | 4 | RSD 0180 0250 050 C0 |
| 18 | 26 | 5,8 | 6,3 | 4,5 | RSD 0180 0260 058 C0 |
| 18 | 26 | 8 | 9 | 4,5 | RSD 0180 0260 080 C0 |
| 20 | 25 | 3,5 | 4 | 3,5 | RSD 0200 0250 035 C0 |
| 20 | 25 | 4 | 4,5 | 3,5 | RSD 0200 0250 040 C0 |
| 20 | 26 | 3,2 | 4 | 3,5 | RSD 0200 0260 032 C0 |
| 20 | 26 | 5,2 | 6 | 3,5 | RSD 0200 0260 052 C0 |
| 20 | 28 | 5,8 | 6,3 | 4,5 | RSD 0200 0280 058 C0 |
| 20 | 28 | 7 | 8 | 4,5 | RSD 0200 0280 070 C0 |
| 20 | 30 | 7 | 8 | 5 | RSD 0200 0300 070 C0 |
| 22 | 28 | 4,5 | 5,5 | 3,5 | RSD 0220 0280 045 C0 |
| 22 | 28 | 5,8 | 6,3 | 3,5 | RSD 0220 0280 058 C0 |
| 22 | 29 | 5 | 5,6 | 4 | RSD 0220 0290 050 C0 |
| 22 | 30 | 5,8 | 6,3 | 4,5 | RSD 0220 0300 058 C0 |
| 24 | 32 | 5,8 | 6,3 | 4,5 | RSD 0240 0320 058 C0 |
| 6 | 10 | 4 | 4,5 | 3,5 | RSD 0060 1000 040 C0 |
| 6 | 10 | 4,5 | 5 | 3,5 | RSD 0060 1000 045 C0 |
| 6 | 14 | 5,8 | 6,3 | 3,5 | RSD 0060 0140 058 C0 |
| 7 | 12 | 4,5 | 5 | 3,5 | RSD 0070 0120 045 C0 |
| 8 | 14 | 4,5 | 5 | 3,5 | RSD 0080 0140 045 C0 |
| 8 | 14 | 5,7 | 6,3 | 3,5 | RSD 0080 0140 057 C0 |
| 8 | 16 | 5,8 | 6,3 | 3,5 | RSD 0080 0160 058 C0 |
| 10 | 14 | 4 | 4,5 | 3,5 | RSD 0100 0140 040 C0 |
| 10 | 16 | 4,5 | 5 | 3,5 | RSD 0100 0160 045 C0 |
| 10 | 18 | 5,8 | 6,3 | 3,5 | RSD 0100 0180 058 C0 |
| 11 | 15,8 | 3,5 | 4 | 3,5 | RSD 0110 0158 035 C0 |
| 11 | 16 | 3,5 | 4 | 3,5 | RSD 0110 0160 035 C0 |
| 12 | 19 | 5 | 5,6 | 3,5 | RSD 0120 0190 050 C0 |
| 12 | 20 | 5,8 | 6,3 | 4,5 | RSD 0120 0200 058 C0 |
| 14 | 21 | 5 | 5,6 | 4 | RSD 0140 0210 050 C0 |
| 14 | 22 | 5,8 | 6,3 | 4,5 | RSD 0140 0220 058 C0 |
| 15 | 20 | 4,5 | 5 | 4 | RSD 0150 0200 045 C0 |
| 15 | 21 | 4,5 | 5 | 4 | RSD 0150 0210 045 C0 |
| 15 | 21,8 | 4 | 4,5 | 4 | RSD 0150 0218 040 C0 |
| 15 | 22 | 4,5 | 5 | 4 | RSD 0150 0220 045 C0 |
| 15 | 23 | 5,8 | 6,3 | 4,5 | RSD 0150 0230 058 C0 |
| 25 | 31 | 5 | 5,6 | 3,5 | RSD 0250 0310 050 C0 |
| 25 | 31 | 3,5 | 4 | 3,5 | RSD 0250 0310 035 C0 |
| 25 | 32 | 4 | 4,5 | 3,5 | RSD 0250 0320 040 C0 |
| 25 | 33 | 5,8 | 6,3 | 4,5 | RSD 0250 0330 058 C0 |
| 25 | 33 | 6,5 | 7,5 | 4,5 | RSD 0250 0330 065 C0 |
| 25 | 33 | 7 | 8 | 4,5 | RSD 0250 0330 070 C0 |
| 25 | 33 | 8 | 9 | 4,5 | RSD 0250 0330 080 C0 |
| 25 | 35 | 7 | 8 | 5 | RSD 0250 0350 070 C0 |
| 25 | 35 | 8 | 9 | 5 | RSD 0250 0350 080 C0 |
| 26 | 34 | 5,8 | 6,3 | 5 | RSD 0260 0340 058 C0 |
| 28 | 34 | 3,5 | 4 | 4,5 | RSD 0280 0340 035 C0 |
| 28 | 34,2 | 5,2 | 6 | 4,5 | RSD 0280 0342 052 C0 |
| 28 | 35 | 4,5 | 5 | 4,5 | RSD 0280 0342 052 C0 |
| 28 | 36 | 5,8 | 6,3 | 4,5 | RSD 0280 0360 058 C0 |
| 28 | 38 | 5,8 | 6,3 | 5 | RSD 0280 0380 058 C0 |
| 28 | 38 | 7 | 8 | 5 | RSD 0280 0380 070 C0 |
| 30 | 38 | 5,8 | 6,3 | 4,5 | RSD 0300 0380 058 C0 |
| 30 | 38 | 7 | 8 | 4,5 | RSD 0300 0380 070 C0 |
| 30 | 38 | 8 | 9 | 4,5 | RSD 0300 0380 080 C0 |
| 30 | 40 | 6,5 | 7,5 | 5 | RSD 0300 0400 065 C0 |
| 30 | 40 | 7,5 | 8,5 | 5 | RSD 0300 0400 075 C0 |
| 30 | 40 | 10 | 11 | 5 | RSD 0300 0400 100 C0 |
| 32 | 40 | 5,8 | 6,3 | 4,5 | RSD 0320 0400 058 C0 |
| 32 | 40 | 6 | 7 | 4,5 | RSD 0320 0400 060 C0 |
| 32 | 40 | 8 | 9 | 4,5 | RSD 0320 0400 080 C0 |
| 32 | 42 | 7 | 8 | 4,5 | RSD 0320 0420 070 C0 |
| 32 | 42 | 8 | 9 | 5 | RSD 0320 0420 080 C0 |
| 32 | 42 | 10 | 11 | 5 | RSD 0320 0420 100 C0 |
| 32 | 45 | 8 | 9 | 7 | RSD 0320 0450 080 C0 |
| 35 | 43 | 5,8 | 6,3 | 4,5 | RSD 0350 0430 058 C0 |
| 35 | 43 | 6 | 7 | 4,5 | RSD 0350 0430 060 C0 |
| 35 | 43 | 8 | 9 | 4,5 | RSD 0350 0430 080 C0 |
| 35 | 45 | 7 | 8 | 5 | RSD 0350 0450 070 C0 |
| 35 | 45 | 10 | 11 | 5 | RSD 0350 0450 100 C0 |
| 36 | 44 | 5,8 | 6,3 | 4,5 | RSD 0360 0440 058 C0 |
| 36 | 44 | 8 | 9 | 4,5 | RSD 0360 0440 080 C0 |
| 39 | 49 | 6,3 | 7 | 4,5 | RSD 0390 0490 063 C0 |
| 40 | 48 | 5,8 | 6,3 | 4,5 | RSD 0400 0480 058 C0 |
| 40 | 48 | 8 | 9 | 4,5 | RSD 0400 0480 080 C0 |
| 40 | 50 | 7 | 8 | 5 | RSD 0400 0500 070 C0 |
| 40 | 50 | 10 | 11 | 5 | RSD 0400 0500 100 C0 |
| 40 | 55 | 10 | 11 | 6,5 | RSD 0400 0550 100 C0 |
| 42 | 50 | 6 | 7 | 4,5 | RSD 0420 0500 060 C0 |
| 42 | 52 | 8 | 9 | 5 | RSD 0420 0520 080 C0 |
| 45 | 52 | 12 | 13 | 5 | RSD 0450 0520 120 C0 |
| 45 | 53 | 5,8 | 6,3 | 4,5 | RSD 0450 0530 058 C0 |
| 45 | 53 | 8 | 9 | 4,5 | RSD 0450 0530 080 C0 |
| 45 | 53 | 10 | 11 | 4,5 | RSD 0450 0530 100 C0 |
| 45 | 55 | 5,7 | 6,3 | 5 | RSD 0450 0550 057 C0 |
| 45 | 55 | 7 | 8 | 5 | RSD 0450 0550 070 C0 |
| 45 | 55 | 10 | 11 | 5 | RSD 0450 0550 100 C0 |
| 46 | 54 | 8 | 9 | 4,5 | RSD 0460 0540 080 C0 |
| 50 | 58 | 8 | 9 | 4,5 | RSD 0500 0580 080 C0 |
| 50 | 58 | 11,5 | 12,5 | 4,5 | RSD 0500 0580 115 C0 |
| 50 | 60 | 7 | 8 | 5 | RSD 0500 0600 070 C0 |
| 50 | 60 | 9 | 10 | 5 | RSD 0500 0600 090 C0 |
| 50 | 60 | 10 | 11 | 5 | RSD 0500 0600 100 C0 |
| 50 | 65 | 8 | 9 | 6,5 | RSD 0500 0650 080 C0 |
| 50 | 65 | 10 | 11 | 6,5 | RSD 0500 0650 100 C0 |
| 55 | 63 | 8 | 9 | 4,5 | RSD 0550 0630 080 C0 |
| 55 | 65 | 7 | 8 | 5 | RSD 0550 0650 070 C0 |
| 55 | 65 | 10 | 11 | 5 | RSD 0550 0650 100 C0 |
| 55 | 65 | 12 | 13 | 5 | RSD 0550 0650 120 C0 |
| 56 | 64 | 8 | 9 | 4,5 | RSD 0560 0640 080 C0 |
| 56 | 66 | 6,5 | 7,5 | 5 | RSD 0560 0660 065 C0 |
| 56 | 66 | 7,3 | 8 | 5 | RSD 0560 0660 073 C0 |
| 56 | 71 | 11,5 | 12,5 | 6,5 | RSD 0560 0710 115 C0 |
| 60 | 68 | 6,3 | 7 | 4,5 | RSD 0600 0680 063 C0 |
| 60 | 68 | 8 | 9 | 4,5 | RSD 0600 0680 080 C0 |
| 60 | 68 | 13 | 14 | 4,5 | RSD 0600 0680 130 C0 |
| 60 | 70 | 7 | 8 | 5,5 | RSD 0600 0700 070 C0 |
| 60 | 70 | 7,5 | 8,5 | 5,5 | RSD 0600 0700 075 C0 |
| 60 | 70 | 10 | 11 | 5,5 | RSD 0600 0700 100 C0 |
| 60 | 70 | 12 | 13 | 5,5 | RSD 0600 0700 120 C0 |
| 60 | 72 | 9 | 10 | 6 | RSD 0600 0720 090 C0 |
| 61 | 69 | 8 | 9 | 4,5 | RSD 0610 0690 080 C0 |
| 63 | 71 | 8 | 9 | 4,5 | RSD 0630 0710 080 C0 |
| 63 | 78 | 10 | 11 | 4,5 | RSD 0630 0780 100 C0 |
| 65 | 73 | 8 | 9 | 4,5 | RSD 0650 0730 080 C0 |
| 65 | 75 | 12 | 13 | 5 | RSD 0650 0750 120 C0 |
| 65 | 77 | 9 | 10 | 6 | RSD 0650 0770 090 C0 |
| 65 | 80 | 10,5 | 11,5 | 6 | RSD 0650 0800 105 C0 |
| 68 | 76 | 8 | 9 | 4,5 | RSD 0680 0760 080 C0 |
| 70 | 78 | 8 | 9 | 4,5 | RSD 0700 0780 080 C0 |
| 70 | 80 | 6,5 | 7,5 | 5,5 | RSD 0700 0800 065 C0 |
| 70 | 80 | 7 | 8 | 5 | RSD 0700 0800 070 C0 |
| 70 | 80 | 10 | 11 | 5,5 | RSD 0700 0800 100 C0 |
| 70 | 80 | 12 | 13 | 5,5 | RSD 0700 0800 120 C0 |
| 70 | 82 | 9,5 | 10,5 | 6 | RSD 0700 0820 095 C0 |
| 70 | 85 | 11,5 | 12,5 | 6,5 | RSD 0700 0850 115 C0 |
| 75 | 83 | 6,3 | 7 | 4,5 | RSD 0750 0830 063 C0 |
| 75 | 83 | 8 | 9 | 4,5 | RSD 0750 0830 080 C0 |
| 75 | 85 | 7 | 8 | 5,5 | RSD 0750 0850 070 C0 |
| 75 | 85 | 12 | 13 | 5,5 | RSD 0750 0850 120 C0 |
| 76 | 84 | 8 | 9 | 4,5 | RSD 0760 0840 080 C0 |
| 76 | 86 | 8 | 9 | 5 | RSD 0760 0860 080 C0 |
| 78 | 86 | 8 | 9 | 4,5 | RSD 0780 0860 080 C0 |
| 78 | 86 | 13 | 14 | 4,5 | RSD 0780 0860 130 C0 |
| 80 | 88 | 8 | 9 | 4,5 | RSD 0800 0880 080 C0 |
| 80 | 88 | 11,5 | 12,5 | 4,5 | RSD 0800 0880 115 C0 |
| 80 | 90 | 12 | 13 | 5 | RSD 0800 0900 120 C0 |
| 80 | 92 | 9 | 10 | 6 | RSD 0800 0920 090 C0 |
| 80 | 95 | 11,5 | 12,5 | 6,5 | RSD 0800 0950 115 C0 |
| 80 | 96 | 9,5 | 10,5 | 4,5 | RSD 0800 0960 095 C0 |
| 85 | 93 | 8 | 9 | 4,5 | RSD 0850 0930 080 C0 |
| 85 | 95 | 12 | 13 | 5,5 | RSD 0850 0950 120 C0 |
| 90 | 98 | 6,3 | 7 | 4,5 | RSD 0900 0980 063 C0 |
| 90 | 98 | 8 | 9 | 4,5 | RSD 0900 0980 080 C0 |
| 90 | 100 | 6,5 | 7,5 | 5,5 | RSD 0900 1000 065 C0 |
| 90 | 102 | 9 | 10 | 4,5 | RSD 0900 1020 090 C0 |
| 90 | 102 | 10 | 11 | 4,5 | RSD 0900 1020 100 C0 |
| 90 | 105 | 11,5 | 12,5 | 6,5 | RSD 0900 1050 115 C0 |
| 91 | 99 | 8 | 9 | 4,5 | RSD 0910 0990 080 C0 |
| 95 | 103 | 8 | 9 | 4,5 | RSD 0950 1030 080 C0 |
| 95 | 112 | 11,5 | 12,5 | 4,5 | RSD 0950 1120 115 C0 |
| 97 | 105 | 13 | 14 | 4,5 | RSD 0970 1050 130 C0 |
| 100 | 108 | 6,5 | 7,5 | 4,5 | RSD 1000 1080 065 C0 |
| 100 | 108 | 8 | 9 | 4,5 | RSD 1000 1080 080 C0 |
| 105 | 113 | 8 | 9 | 4,5 | RSD 1050 1130 080 C0 |
| 107 | 115 | 8 | 9 | 4,5 | RSD 1070 1150 080 C0 |
| 108 | 116 | 8 | 9 | 4,5 | RSD 1080 1160 080 C0 |
| 110 | 125 | 9,5 | 10,5 | 6,5 | RSD 1100 1250 095 C0 |
| 110 | 125 | 11 | 12 | 6,5 | RSD 1100 1250 110 C0 |
| 115 | 123 | 8 | 9 | 4,5 | RSD 1150 1230 080 C0 |
| 115 | 130 | 11,3 | 12 | 6,5 | RSD 1150 1300 113 C0 |
| 120 | 128 | 11,5 | 12,5 | 4,5 | RSD 1200 1280 115 C0 |
| 120 | 135 | 15 | 16 | 6,5 | RSD 1200 1350 150 C0 |
| 125 | 133 | 6,5 | 7,5 | 4,5 | RSD 1250 1330 065 C0 |
| 125 | 133 | 7,5 | 8,5 | 4,5 | RSD 1250 1330 075 C0 |
| 125 | 133 | 8 | 9 | 4,5 | RSD 1250 1330 080 C0 |
| 126 | 134 | 8 | 9 | 4,5 | RSD 1260 1340 080 C0 |
| 130 | 145 | 15 | 16 | 6,5 | RSD 1300 1450 150 C0 |
| 135 | 143 | 8 | 9 | 4,5 | RSD 1350 1430 080 C0 |
| 135 | 145 | 11,5 | 12,5 | 6,5 | RSD 1350 1450 115 C0 |
| 135 | 150 | 11,5 | 12,5 | 6,5 | RSD 1350 1500 115 C0 |
| 140 | 150 | 11,5 | 12,5 | 5 | RSD 1400 1500 115 C0 |
| 140 | 155 | 11,5 | 12,5 | 5 | RSD 1400 1550 115 C0 |
| 145 | 153 | 8 | 9 | 4,5 | RSD 1450 1530 080 C0 |
